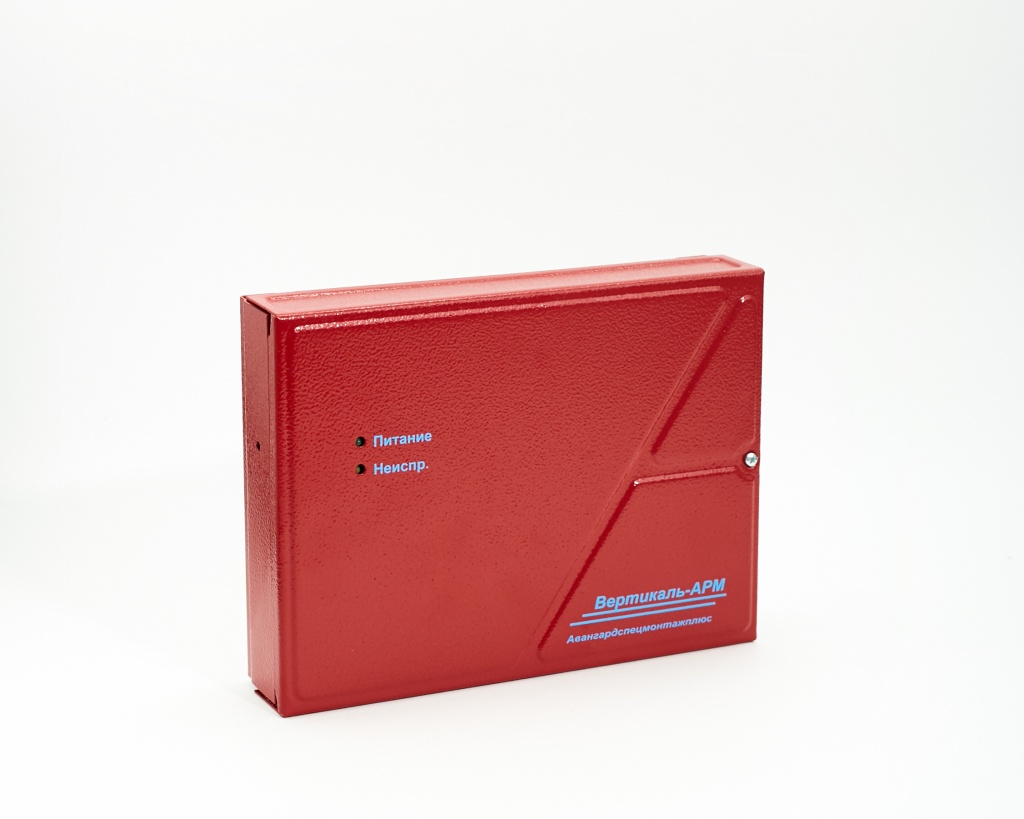

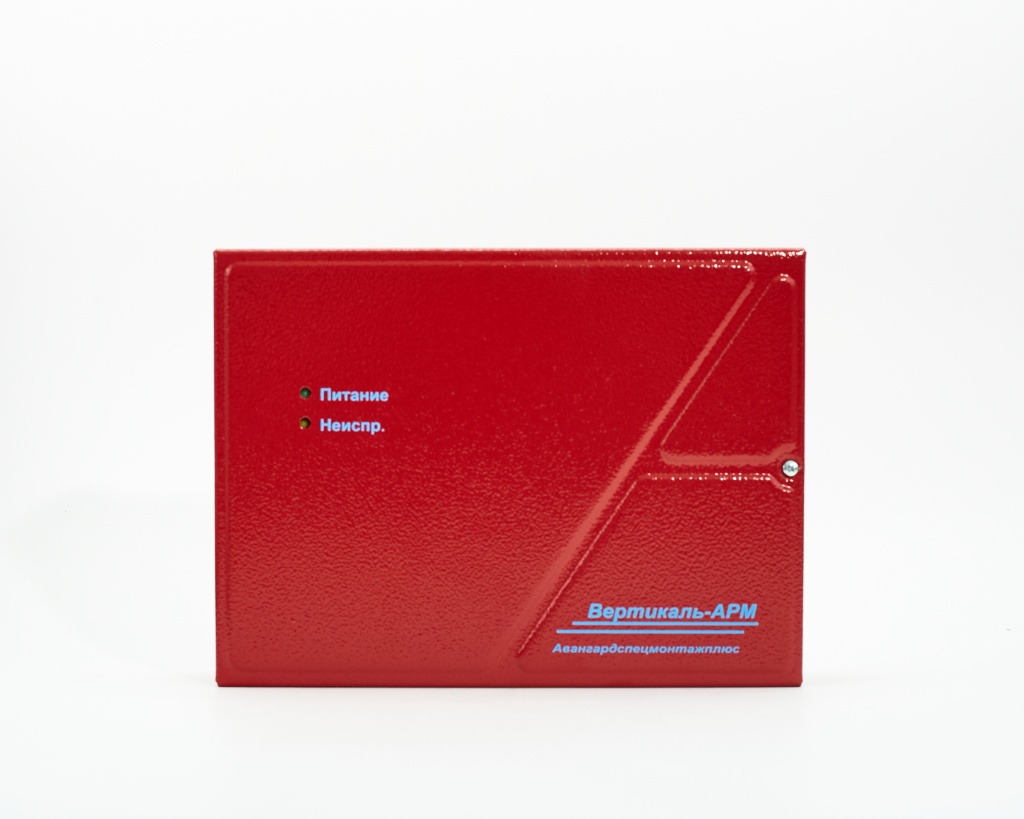

Вертикаль-АРМ Адресуемый релейный модуль

Назначение и функциональные возможности Вертикаль-АРМ

Адресуемый релейный модуль «Вертикаль-АРМ» предназначен для интеграции в состав системы пожарной автоматики «Вертикаль» и выполнения задач управления исполнительными устройствами с одновременным контролем их состояния. Устройство обеспечивает передачу команд и телеметрии по цифровой линии связи RS-485, что позволяет использовать его в распределённых системах безопасности с централизованным управлением.

Модуль поддерживает работу как в составе ППКПУ «Вертикаль», так и в автономном режиме, обеспечивая гибкость применения на объектах различного масштаба. Наличие нескольких релейных выходов с контролем и без контроля цепей позволяет подключать широкий спектр исполнительных устройств — от систем оповещения до инженерной автоматики.

АРМ предназначен для работы в составе ППКПУ «Вертикаль» или автономно и обеспечивает:

•  управление технологическим оборудованием, устройствами оповещения, дверями, эвакуационными выходами, люками и т.п.
•  прием команд и передачу информации о состоянии контролируемого и управляемого оборудования на центральный прибор управления «Вертикаль-ПУ» (ПУ) по цифровой линии связи.

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

•  Диапазон напряжений питания по основному и резервному вводу электроснабжения - 18-28 В. Допускается работа при напряжении питания от 9В;
• Потребляемый ток, не более:
  – в дежурном режиме – 25 мА,
  – в режиме «Пожар» – 150 мА;
• Связь с элементами системы – цифровая линия, интерфейс RS-485;
• Время технической готовности ППКПУ к работе, не более - 60 секунд;
• Технологических шлейфов сигнализации – 3;
• Релейных выходов с контролем на обрыв и замыкание – 2 (максимальный коммутируемый ток не более - 5 А). Тип контактов - замыкающие, исходное состояние – разомкнутое;
• Релейных выходов без контроля на обрыв и замыкание - 2 (максимальный коммутируемый ток не более - 5 А). Тип контактов - переключающие;
• Для защиты от несанкционированного доступа АРМ имеет антисаботажный контакт («тампер-контакт»);
• Габаритные размеры не более: 230*165*60 мм;
• Масса не более – 1 кг;
• Диапазон рабочих температур: от 0º до +40º С при влажности 93±3% без конденсации влаги;
• Срок службы, не менее 10 лет;
• Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
• Степень защиты, обеспечиваемая оболочкой прибора – IP20 по ГОСТ 14254;
• Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;
• Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
• Содержание драгоценных металлов - не содержит.

Ключевые преимущества

• 4 релейных выхода (2 с контролем цепей и 2 без контроля)
• Поддержка интерфейса RS-485 для стабильной связи
• Контроль состояния подключённого оборудования
• Встроенная защита от несанкционированного доступа (тампер)
• Работа при напряжении питания от 9 до 28 В
• Возможность интеграции в централизованные системы управления
• Поддержка различных сценариев автоматизации
• Надежная работа в круглосуточном режиме

Где применяется Вертикаль-АРМ

Адресуемый релейный модуль используется в системах пожарной и охранной автоматики для управления и контроля оборудования на объектах:

• бизнес-центры и административные здания
• промышленные предприятия
• складские комплексы и логистические центры
• торговые центры и магазины
• медицинские учреждения и образовательные объекты
• жилые комплексы и многоквартирные дома

В реальных проектах модуль применяется для управления электромагнитными замками, вентиляцией, системами дымоудаления, оповещателями, автоматическими дверями и другими исполнительными механизмами, требующими централизованного контроля.

Особенности и эксплуатационные возможности

«Вертикаль-АРМ» обеспечивает стабильную работу в условиях длительной эксплуатации благодаря низкому энергопотреблению и устойчивости к внешним воздействиям. Наличие трёх технологических шлейфов позволяет контролировать состояние подключённых устройств, а релейные выходы с током до 5 А дают возможность управлять силовыми нагрузками без дополнительного оборудования.

Компактный корпус и стандартная степень защиты IP20 позволяют удобно размещать модуль в шкафах автоматики. Время готовности к работе не превышает 60 секунд, что важно для быстрого запуска системы после подачи питания.

Часто задаваемые вопросы

Адресуемый релейный модуль «Вертикаль-АРМ» — это эффективное решение для построения гибких систем управления инженерным и противопожарным оборудованием с возможностью масштабирования и интеграции.
