Астра-РИ-М РР Радиорасширитель — надежное расширение беспроводной сигнализации
Астра-РИ-М РР радиорасширитель предназначен для автономного приёма и декодирования извещений от зарегистрированных радиоустройств системы Астра-РИ-М. Он обеспечивает передачу сигналов на релейные выходы, открытый коллектор и интерфейс RS-485 для подключения блоков расширения индикации и реле. Устройство позволяет увеличить дальность действия системы и расширить зоны контроля.
Основные возможности и режимы работы
- Автономный режим — регистрация до 48 радиоустройств, поддержка до 4-х РТР с одним уровнем ретрансляции, программирование реле и выхода «открытый коллектор».
- Системный режим — расширение беспроводных зон с центральными ППКОП Астра Pro, регистрация до 192 радиоустройств, поддержка до 16 РТР.
- Режим ретранслятора (РТР) — ретрансляция сигналов до 47 радиоустройств, увеличение радиуса действия сети, смена частотной литеры.
- Два радиоканала с возможностью выбора через перемычки, кнопку на плате или программное обеспечение Pconf-RR.
- Интеграция со сторонним оборудованием: Лунь-11 mod.2, МБД-02, Аларм-12.
- Встроенные трехцветные индикаторы: питание, нарушение, радиосеть; универсальные программируемые выходы.
Преимущества радиорасширителя Астра-РИ-М РР
- Увеличение зоны действия системы и интеграция с существующими радиоустройствами.
- Простое программирование через ПК или кнопки на плате.
- Поддержка резервного питания и USB-интерфейса для связи с компьютером.
- Работает с различными версиями радиоканальных извещателей, включая Астра-361РК, Астра-421РК2, РПД Астра-РИ.
- Надежность и стабильность работы при температурах от -10°С до +55°С и влажности до 98%.
Сравнительная таблица радиорасширителей Астра-РИ-М
| Параметр | Астра-РИ-М РР | Астра-712 Pro | Астра-812 Pro |
|---|
| Режимы работы | Автономный, системный, РТР | Центральный ППКОП | Центральный ППКОП |
| Поддержка радиоустройств | до 48 (автономный) / до 192 (системный) | до 192 | до 192 |
| Поддержка РТР | до 4 (автономный) / до 16 (системный) | Да | Да |
| Интерфейс | RS-485, USB | RS-485 | RS-485 |
| Рабочая частота | 433,42 / 434,42 МГц | 433,42 / 434,42 МГц | 433,42 / 434,42 МГц |
| Степень защиты | IP20 | IP20 | IP20 |
| Габариты | 136х86х38 мм | --- | --- |
Часто задаваемые вопросы
▶
Сколько радиоустройств поддерживает радиорасширитель Астра-РИ-М РР?
В автономном режиме — до 48 радиоустройств, в системном режиме — до 192 радиоустройств разных типов.
▶
Можно ли использовать Астра-РИ-М РР в качестве ретранслятора?
Да, режим РТР позволяет ретранслировать сигналы до 47 радиоустройств для увеличения зоны покрытия системы.
▶
Какие устройства можно подключать через RS-485?
Через интерфейс RS-485 можно подключать до 6 блоков реле Астра-823/824 и 2 блока индикации Астра-863 исп. А/АР.
▶
Как происходит регистрация радиоустройств?
Регистрация осуществляется через кнопку на плате РР или с помощью программного обеспечения Pconf-RR на ПК.
▶
Какая дальность радиоканала у Астра-РИ-М РР?
Для радиоустройств — до 300 м, для РТР — до 1500 м, для РПД Астра-РИ — до 2000 м на открытой местности.
▶
Можно ли подключать Астра-РИ-М РР к сторонним системам?
Да, радиорасширитель интегрируется с устройствами Лунь-11 mod.2, МБД-02 и Аларм-12 без необходимости получения специальных разрешений.
Радиорасширитель
- автономная работа:
- прием и декодирование извещений от зарегистрированных извещателей системы Астра-РИ-М,
- выдача извещений на встроенные релейные выходы и выход открытый коллектор,
- выдача в двухпроводный интерфейс RS-485 для подключенных блоков расширения (индикации и реле);
- расширитель беспроводных зон в составе системы с центральным ППКОП Астра серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro);
- ретранслятор (РТР) сигналов в составе системы Астра-РИ-М для увеличения дальности системы.
- 2 режима радиоканала, устанавливаемые перемычкой и кнопкой на плате РР либо через программу для компьютера Pconf-RR или ПКМ Астра Pro:
- режим 1 обеспечивает работу с радиоканальными извещателями:
- выпуска до декабря 2015 года,
- выпуска с декабря 2015 года, но со снятой перемычкой Rmod,
- Астра-361РК, Астра-3531, Астра-421РК2, Астра-4511РК2, РПД Астра-РИ
- режим 2 обеспечивает работу с радиоканальными извещателями с оптимизированным радиоканалом выпуска с декабря 2015 года с установленной перемычкой на вилку Rmod;
- 3 основных режима работы:
- автономный - заводский режим РР, версия программного обеспечения RRa-rim-av2_х,
- системный - устанавливается сменой ПО на версию RRs_rim-av1_х с помощью программы для компьютера ПКМ Астра Pro,
- ретранслятор (РТР) - режим устанавливается перемычкой и кнопкой на плате РР (и для автономного и для системного);
- автономный режим обеспечивает:
- регистрацию до 48 радиоустройств системы Астра-РИ-М разных типов,
- регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера Pconf-RR,
- поддержку до 4-х РТР с одним уровнем ретрансляции,
- регулировку времени контроля канала связи:
- от 2 минут для режима 2,
- 10/20/40 минут для режима 1 (для радиоизвещателей исп.РК2 поддерживается выбор 5 минут),
- смену частотной литеры РР с помощью перемычки и кнопки на плате РР либо через программу Pconf-RR,
- программирование 3-х релейных выходов и 1 выхода типа «открытый коллектор» с помощью перемычек и программы Pconf-RR,
- поддержка по цифровому интерфейсу RS-485 дополнительных блоков реле Астра-823/824 (общее количество до 6 шт.), блоков индикации Астра-863 исп. А/АР (общее количество 2 шт.),
- выбор режима работы выхода ТМ: выдача кода в формате ключа Touch memory (ТМ) или режим переключателя (взят/снят), с помощью программы Pconf-RR,
- формирование уникального кода ТМ для каждой кнопки управления брелока РПДК Астра-РИ-М;
- системный режим обеспечивает:
- работу в качестве расширителя беспроводных зон в составе системы с применением центрального ППКОП серии Pro (Астра-712 Pro, Астра-812 Pro, Астра-8945 Pro),
- подключение до 4-х РР к центральному ППКОП серии Pro,
- информационный обмен с ППКОП по интерфейсу RS-485,
- регистрацию до 192 радиоустройств системы Астра-РИ-М разных типов (до 48 радиоустройств с применением Астра-712 Pro),
- поддержку до 16 РТР (по 4 на каждый РР) с одним уровнем ретрансляции;
- режим ретранслятора (РТР) обеспечивает:
- ретрансляцию сигналов от 47 радиоустройств разных типов,
- смену частотной литеры с помощью перемычки и кнопки на плате РР,
- регистрацию извещателей с помощью кнопки на плате РР либо через программу для компьютера;
- обеспечивается возможность сохранения и восстановления резервных копий памяти регистрации радиоустройств в РР, РТР через ПК (программы ПКМ Астра-Pro, Pconf-RR)
- два входа питания (основной и резервный) по ГОСТ Р 53325;
- интерфейс USB для связи с ПК;
- не требуется получения разрешений на применение от органов государственной радиочастотной службы;
- интеграция со сторонним оборудованием:
- Лунь-11 mod.2 (СПИ «Орлан», ООО «Охрана и безопасность»),
- МБД-02 (контроллер «Приток-А-КОП», Охранное бюро «Сократ»),
- Аларм-12 (АСОС «Алеся», ЗАО НТ «Аларм»).
Тактика работы выходов РР в заводских настройках:
- реле 1 (Relay1) / реле 2 (Relay2) отображают состояние тревоги всех зарегистрированных радиоканальных извещателей по тактике «круглосуточная охрана»:
- замкнуты при отсутствии тревожных извещений от радиоканальных извещателей зарегистрированных в память РР,
- разомкнуты при получении тревожного извещения;
- реле 3 (Relay 3) отображает все неисправности (кроме «Вскрытия») радиоканальных извещателей, зарегистрированных в память РР:
- замкнут при отсутствии извещений «Нет Связи», «Блокирование радиоканала», «Неисправность» от извещателей,
- разомкнут в случае возникновения данных событий;
- выход типа «открытый коллектор» (ОС) отображает состояние корпуса всех радиоканальных извещателей, зарегистрированных в память РР:
- включен (замкнут) при отсутствии события «Вскрытие» от извещателей,
- выключен (разомкнут) в случае возникновения данного события.
| Рабочие частоты: | |
|---|
| - литера 1 | 433, 42 МГц |
| - литера 3 | 434, 42 МГц |
| Радиус действия радиоканала на открытой местности, не менее: | |
|---|
| - для извещателей | 300 м |
| - для КТС | 1000 м |
| - для РПДК | 1000 м |
| - для РТР | 1500 м |
| - для РПД Астра-РИ | 2000 м |
| мощность МРР в режиме передачи, не более | 10 мВт |
| напряжение питания | от 10 до 28 В |
| ток потребления при напряжении 12 В, не более | 100 мА |
| ток потребления при напряжении 24 В, не более | 80 мА |
| время технической готовности, не более | 60 с |
| длина линии интерфейса RS-485 при условии применения кабеля типов КСВ-0,52/КСПВГ 0,2-0,5/УТП-5 | до 1000 м |
| габаритные размеры | 136х86х38 мм |
| Условия эксплуатации: | |
|---|
| - температура | от -10 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 98% при +40°С |
| - степень защиты оболочкой | IP20 |

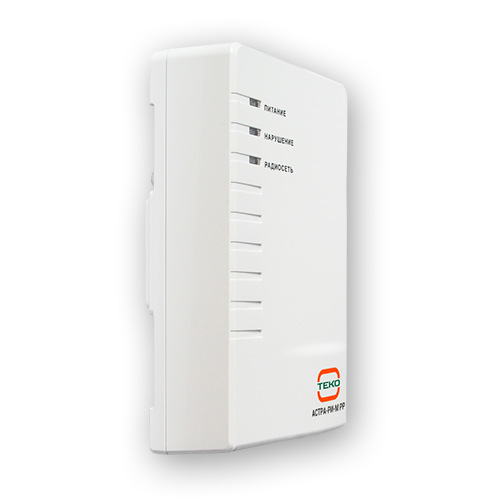

- 3 трехцветных индикатора:
- индикатор «ПИТАНИЕ» – состояние питания,
- индикатор «НАРУШЕНИЕ» - собственное состояние расширителя, включая состояние зарегистрированных в нем устройств,
- индикатор «РАДИОСЕТЬ» - передача/прием информации в радиосети;

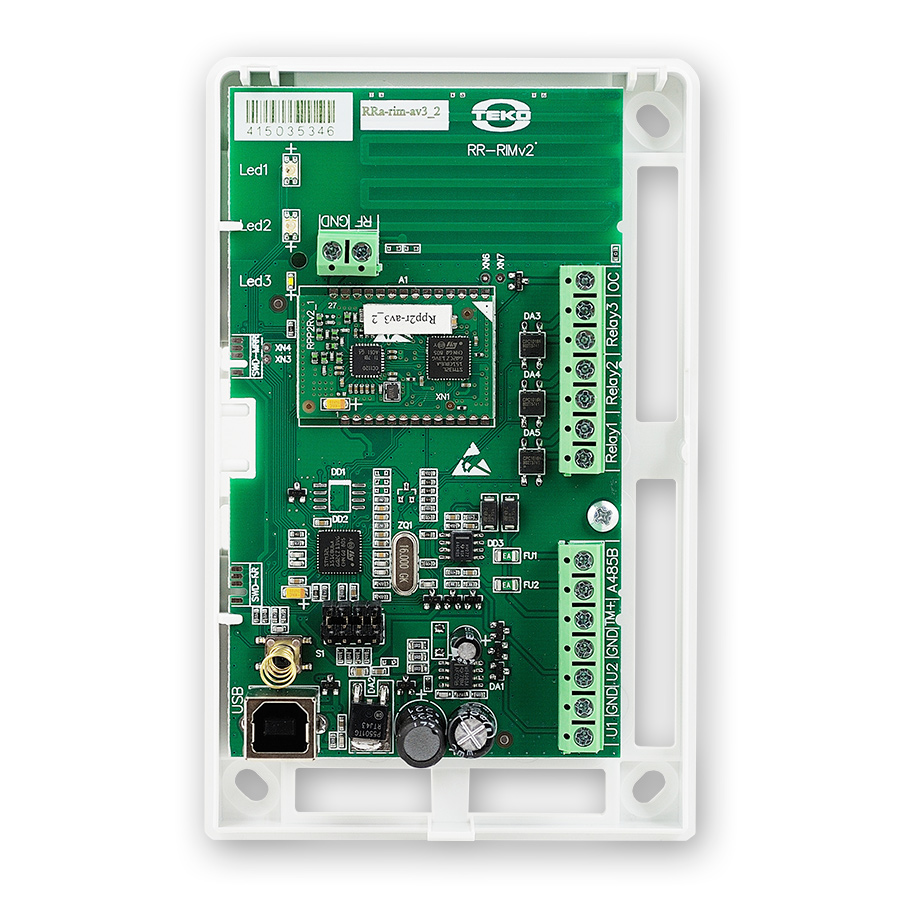

- «А 485 В» - вход/выход интерфейса проводной связи RS-485;
- 4 универсальных программируемых выхода:
- «Relay 1» - «Relay 3» – обеспечивают коммутацию нагрузки не более 0,1 А/100 В,
- «OC» – «открытый коллектор», обеспечивает коммутацию нагрузки не более 0,5 А/27 В
