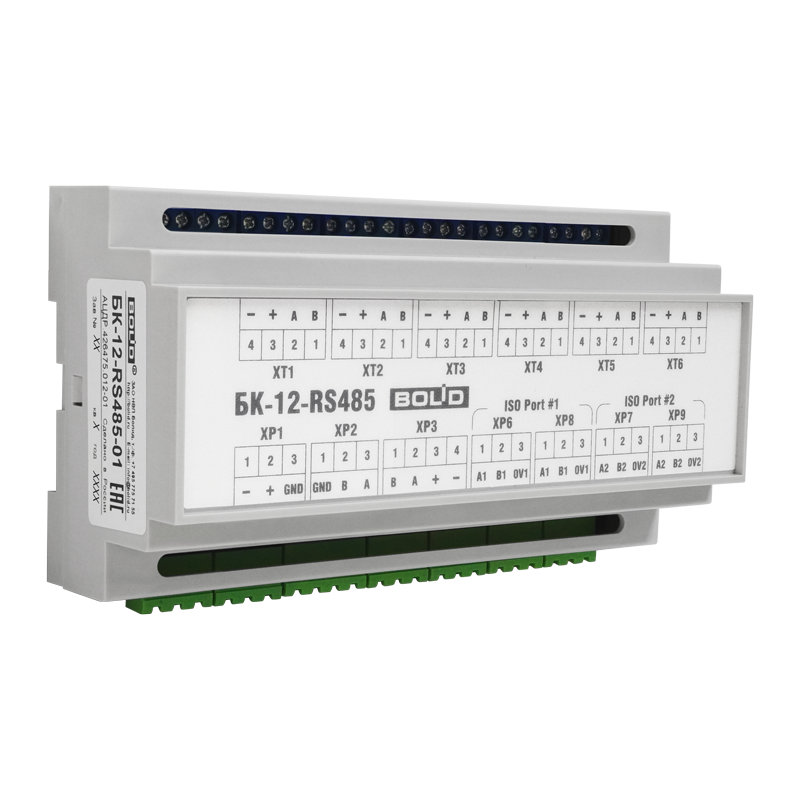

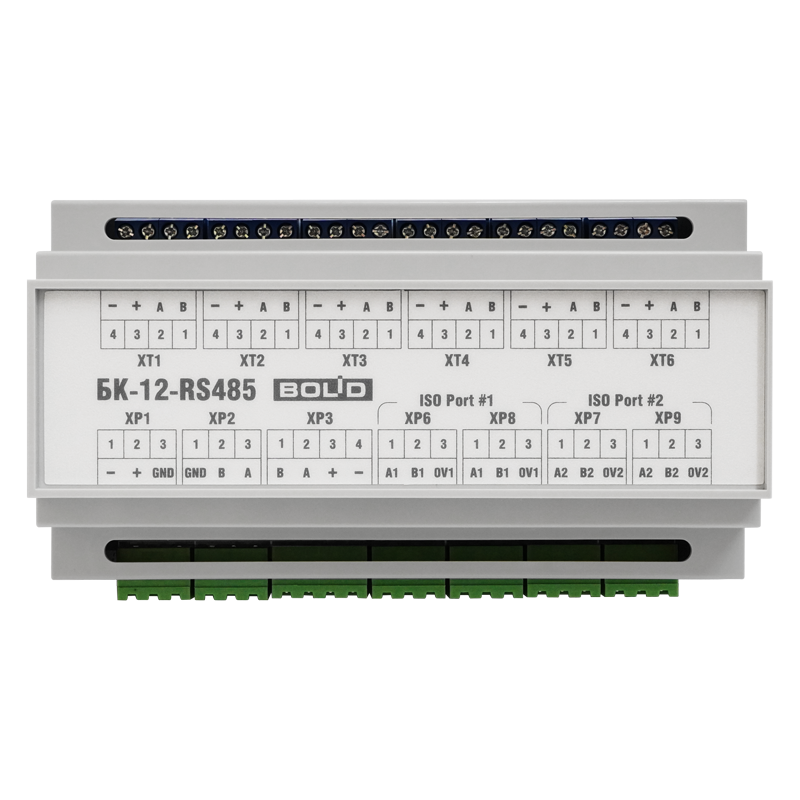

Описание блока БК-12-RS485-01
Блок коммутации БК-12-RS485-01 предназначен для организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) в монтажных устройствах — шкафах, боксах и других установках. Блок рассчитан на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарным "С2000М".
Предназначены для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.
Описание :
БК рассчитаны на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:
- Две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
- Одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
БК осуществляет распределение питания 12 или 24 В (в зависимости от модели) на установленные в монтажных устройствах приборы.
- Напряжение питания:
- БК-12-RS485-01 - 10…14 В
- БК-24-RS485-01 - 20…28 В
- 7 выходных каналов с индивидуальной защитой по току
- Максимальный ток одного выходного канала:
- БК-12-RS485-01 - 0,65 А
- БК-24-RS485-01 - 0,4 А
Питание БК должно осуществляться от источников питания постоянного тока имеющих, как минимум, два ввода питания (основной и резервный)
Основные возможности
- Две изолированные линии RS-485 для подключения внешних компонентов
- Одна линия RS-485 для подключения внутренних компонентов ППКП
- 7 выходов для подключения приборов внутреннего интерфейса RS-485
- Распределение питания 12 В на установленные приборы
- Индивидуальная защита по току для каждого выходного канала
- Совместимость с монтажными устройствами различной степени защиты
- Диапазон рабочих температур -30…+50 °C
Примеры применения
БК-12-RS485-01 используется на объектах с системами охранно-пожарной сигнализации для:
- организации резервированной линии связи между ППКП и ППКУП
- подключения внутренних и внешних приборов блочно-модульных систем
- обеспечения стабильного питания компонентов системы
- обеспечения связи на расстояниях до 3 км по изолированным интерфейсам RS-485
Преимущества БК-12-RS485-01
- Поддержка резервированных линий связи RS-485
- Подключение до 7 внутренних приборов с индивидуальной защитой
- Две изолированные линии для внешних устройств до 3000 м
- Простая интеграция с ППКУП "Сириус" и С2000М
- Широкий диапазон рабочих температур -30…+50 °C
- Надёжное распределение питания 12 В
Часто задаваемые вопросы
▶ Сколько внутренних приборов можно подключить к БК-12-RS485-01?
Блок позволяет подключить до 7 внутренних приборов через RS-485 с индивидуальной защитой по току.
▶ Какой максимальный ток на один выход?
Максимальный ток одного выходного канала составляет 0,65 А для БК-12-RS485-01.
▶ На какое расстояние можно подключать внешние приборы?
Изолированные линии RS-485 позволяют подключение внешних устройств на расстояние до 3000 метров.
▶ Какое напряжение питания блока?
БК-12-RS485-01 питается от источника 10…14 В постоянного тока, с обязательной поддержкой основного и резервного ввода питания.
▶ Можно ли использовать блок в морозных условиях?
Да, блок рассчитан на работу в диапазоне температур от -30 до +50 °C.
БК-12-RS485-01 обеспечивает надёжное соединение и распределение питания для блочно-модульных приборов ППКП и ППКУП в любых монтажных устройствах, соответствуя требованиям СП 484.1311500.2020.
