БРИЗ Блок разветвительно-изолирующий

БРИЗ — блок разветвительно-изолирующий для системы «Орион»

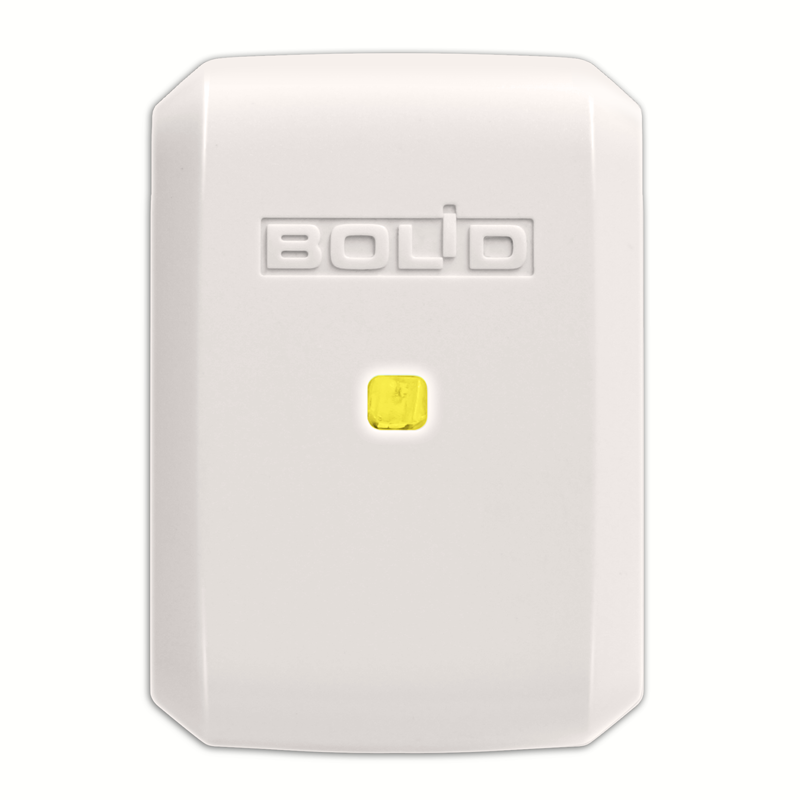

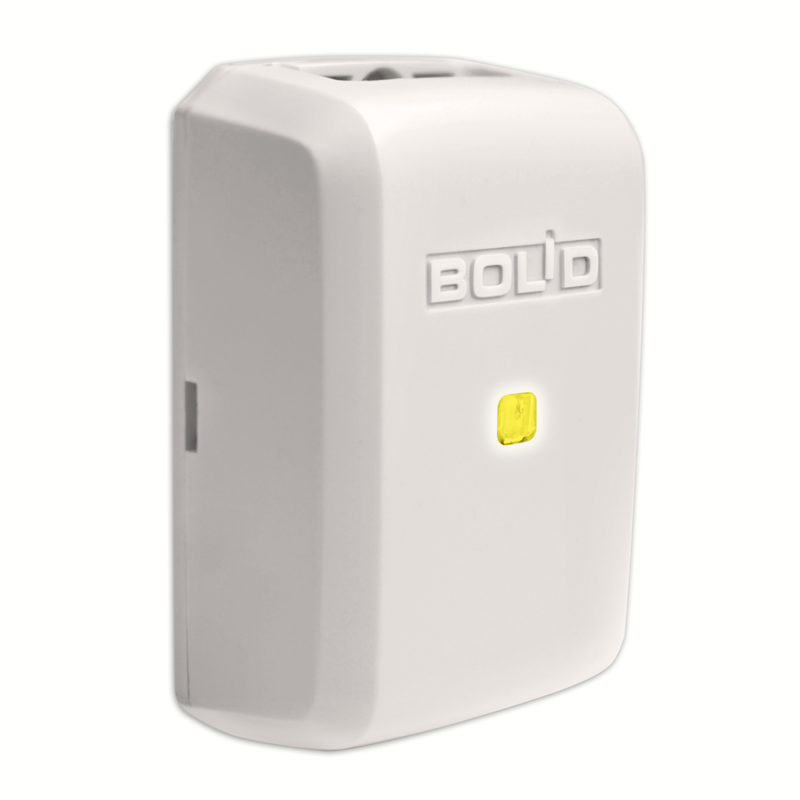

БРИЗ — это блок разветвительно-изолирующий, предназначенный для защиты двухпроводной линии связи (ДПЛС) в составе интегрированной системы безопасности «Орион». Устройство используется совместно с контроллером С2000-КДЛ и обеспечивает автоматическое изолирование участка линии при возникновении короткого замыкания. Благодаря этому сохраняется работоспособность всей системы охранно-пожарной сигнализации и предотвращается отключение других устройств в сети.

Блок устанавливается непосредственно в разрыв линии связи и не требует адресации в системе, что значительно упрощает его интеграцию в существующие системы безопасности. После устранения короткого замыкания устройство автоматически восстанавливает соединение линии без необходимости ручного вмешательства.

Блок разветвительно-изолирующий предназначен для использования в двухпроводной линии связи контроллера «С2000-КДЛ» с целью изолирования короткозамкнутых участков с последующим автоматическим восстановлением после снятия короткого замыкания.

Описание:

• Изолирование участка двухпроводной линии с коротким замыканием
• Использование в топологиях линии типа «кольцо», «дерево» и смешанных
• Возможность включения в существующие системы, построенные на базе «С2000-КДЛ». Устанавливается в разрыв линии и не занимает адреса.
• Возможность создания ответвлений от ДПЛС с отключением ветви в случае короткого замыкания в ней

Назначение и принцип работы БРИЗ

Основная задача блока БРИЗ — защита сегментов двухпроводной линии ДПЛС от короткого замыкания. В случае возникновения аварии устройство быстро обнаруживает проблемный участок и изолирует его, предотвращая распространение неисправности на остальные участки системы. Время срабатывания устройства составляет не более 0,2 секунды, что позволяет обеспечить стабильную работу системы сигнализации.

Устройство поддерживает различные топологии подключения линии связи, включая «кольцо», «дерево» и комбинированные схемы. Благодаря этому БРИЗ может использоваться при построении сложных распределённых систем безопасности на объектах любой сложности.

Преимущества использования блока БРИЗ

• Автоматическое изолирование участка линии при коротком замыкании.
• Автоматическое восстановление соединения после устранения неисправности.
• Поддержка топологий линии «кольцо», «дерево» и смешанных схем.
• Возможность создания ответвлений от основной линии ДПЛС.
• Установка без адресации в системе, что упрощает монтаж.
• Совместимость с контроллером С2000-КДЛ и системой «Орион».
• Минимальное энергопотребление — в дежурном режиме всего около 0,04 мА.

Особенности эксплуатации

Блок БРИЗ работает в диапазоне напряжений линии от 6 до 12 В и может использоваться в линиях, содержащих до 40 аналогичных устройств. Благодаря компактным размерам (56×38×20 мм) устройство легко размещается в монтажных коробках и распределительных узлах системы сигнализации.

Надёжная работа устройства обеспечивается в широком температурном диапазоне от −30 до +55 °C, что позволяет использовать его как внутри помещений, так и в технических зонах объектов промышленного и коммерческого назначения.

Применение блока БРИЗ

• Системы охранно-пожарной сигнализации на базе ИСО «Орион».
• Промышленные предприятия и производственные объекты.
• Административные здания и бизнес-центры.
• Торговые комплексы, магазины и складские помещения.
• Жилые здания и многоквартирные дома.

Часто задаваемые вопросы

БРИЗ является важным элементом обеспечения отказоустойчивости систем безопасности на базе «Орион». Использование блоков разветвительно-изолирующих позволяет значительно повысить надёжность работы линии связи и минимизировать влияние аварийных ситуаций на функционирование всей системы охранно-пожарной сигнализации.
