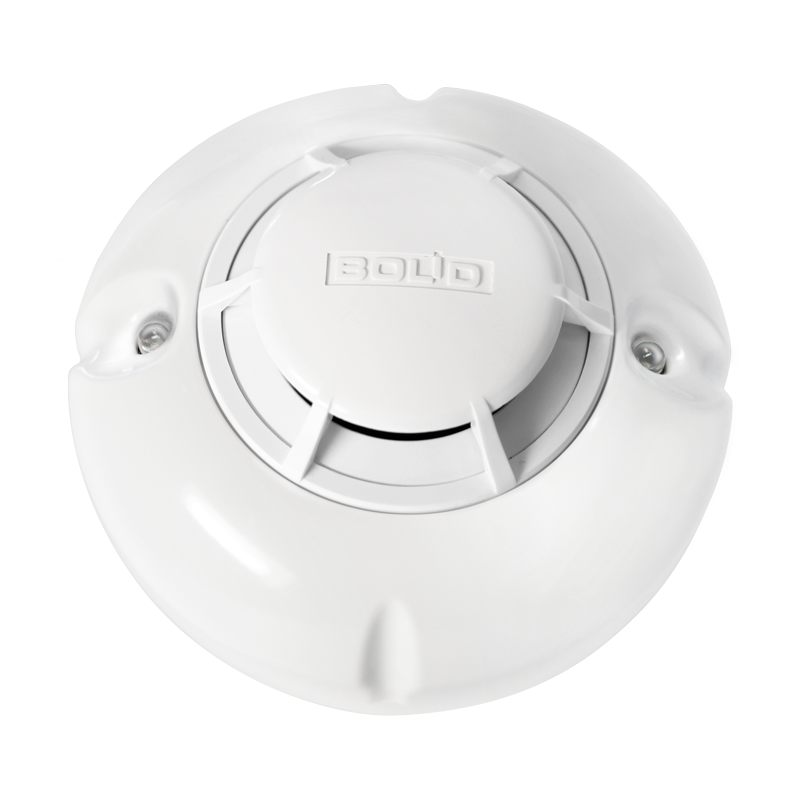

ДИП-31 Извещатель пожарный дымовой

ДИП-31 Извещатель пожарный дымовой

Извещатель пожарный дымовой оптико-электронный пороговый применяется в системах пожарной сигнализации и предназначен для обнаружения возгораний, сопровождающихся появлением дыма в закрытых помещениях различных зданий и сооружений, путём регистрации отражённого от частиц дыма оптического излучения в дымовой камере и передачи события "Пожар".

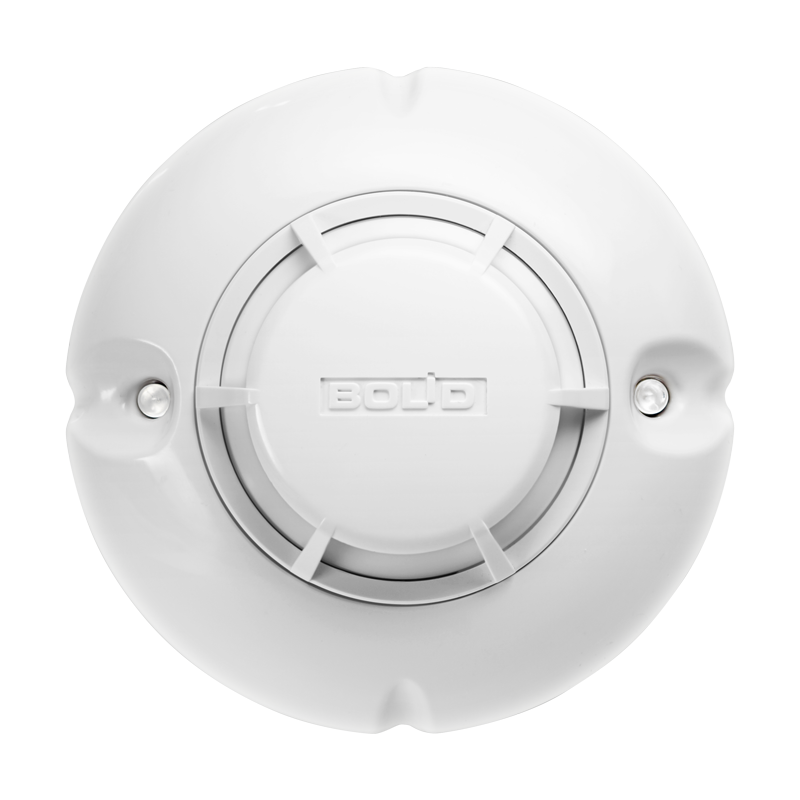

Два светодиодных индикатора извещателя информируют о его состоянии: "Норма", "Внимание", "Пожар", "Неисправность", "Запылен". Применяется с приемно-контрольными приборами (блоками): "Сигнал-10", "С2000-4", "Сигнал-20П", "С2000-АСПТ", "Сигнал-20М".
Есть возможность тестирования сработки лазерным тестером.

Описание:

• Питается от шлейфа сигнализации (ШС) приборов приемно-контрольного пожарных (ППКП) и формирует извещение "Пожар" путем увеличения тока в ШС за счет уменьшения его эквивалентного сопротивления
• ППКП должен обеспечивать напряжение в шлейфе до 30 В и ограничивать ток на уровне не более 20 мА. Минимальное питающее напряжение на шлейфе: не менее 10 В
• При подключении к ППКП: "Сигнал-10", "С2000-4", "Сигнал-20П", "С2000-АСПТ", "Сигнал-20М" не подключается добавочный резистор
• Светодиодные индикаторы извещателя информируют о его состоянии: "Норма", "Внимание", "Пожар", "Неисправность", "Запылен"
• Индивидуальная настройка каждого извещателя

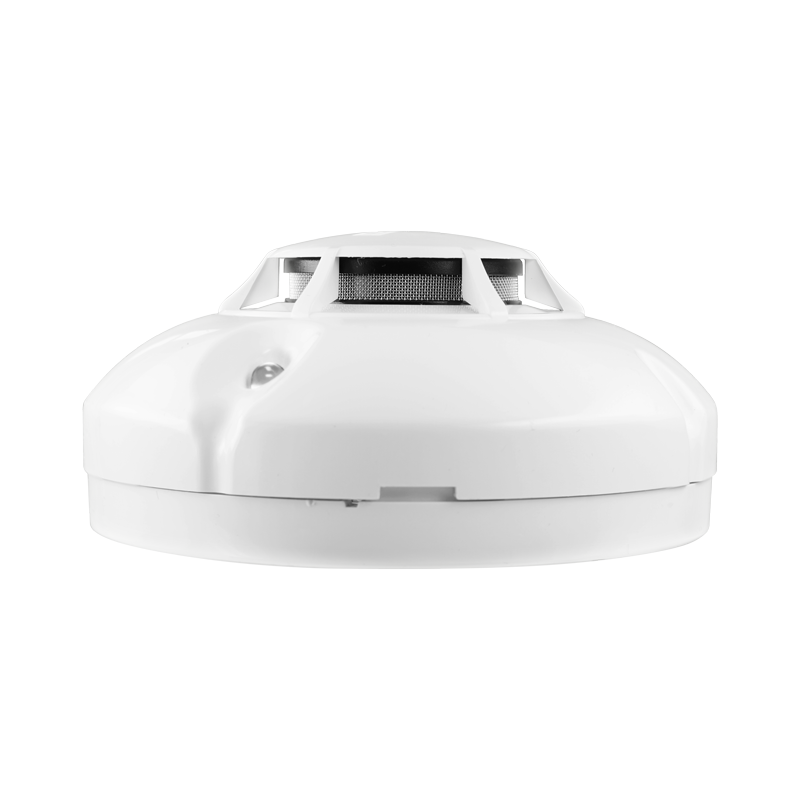

• Надежная защита от насекомых обеспечивается тонкой металлической сеткой

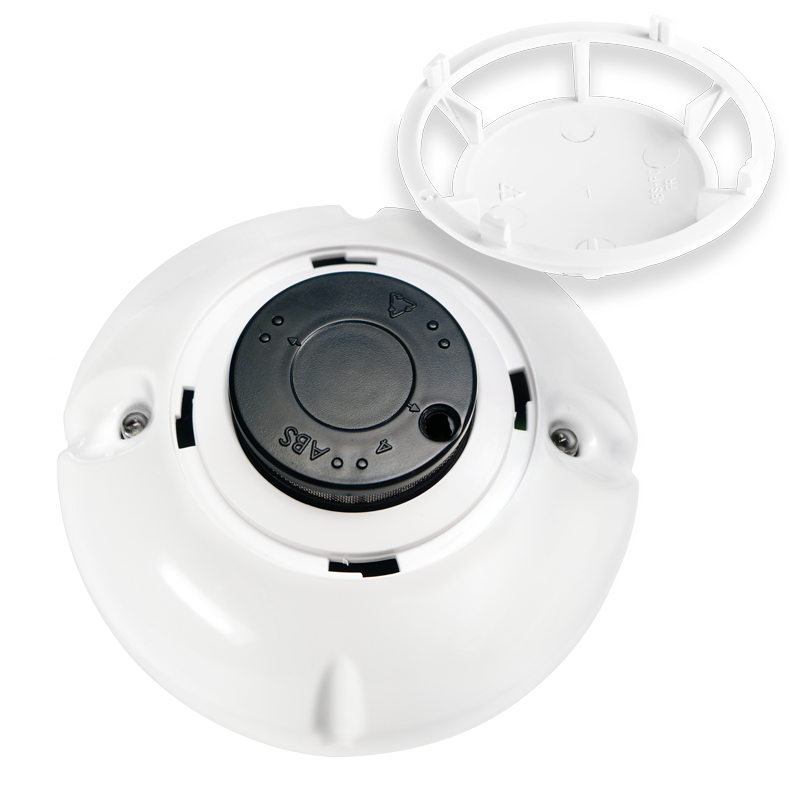

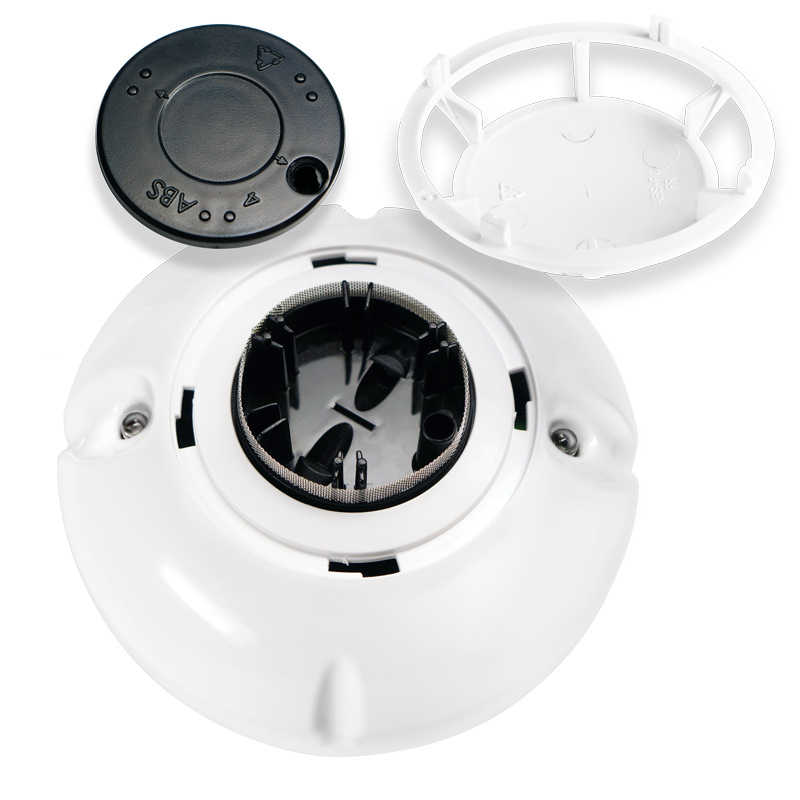

• Конструкция позволяет проверить и почистить дымовую камеру от пыли, не разбирая корпус извещателя. Достаточно скрутить декоративный элемент корпуса, защищающий камеру
• До 20-ти извещателей в шлейфе
• Может подключаться выносное устройство индикации ВУОС-31. Без использования дополнительных резисторов
• Возможно тестирование на сработку "ДИП-31" с помощью лазерного тестера фирмы "System Sensor", "Астра-942" фирмы "ТЕКО", или "ОТ-1" фирмы "Рубеж"
• Тестировать лазерным тестером можно и при свечении в "ВУОС-31" (со светодиодами с бесцветной колбой)

Типовая схема подключения "ДИП-31"
