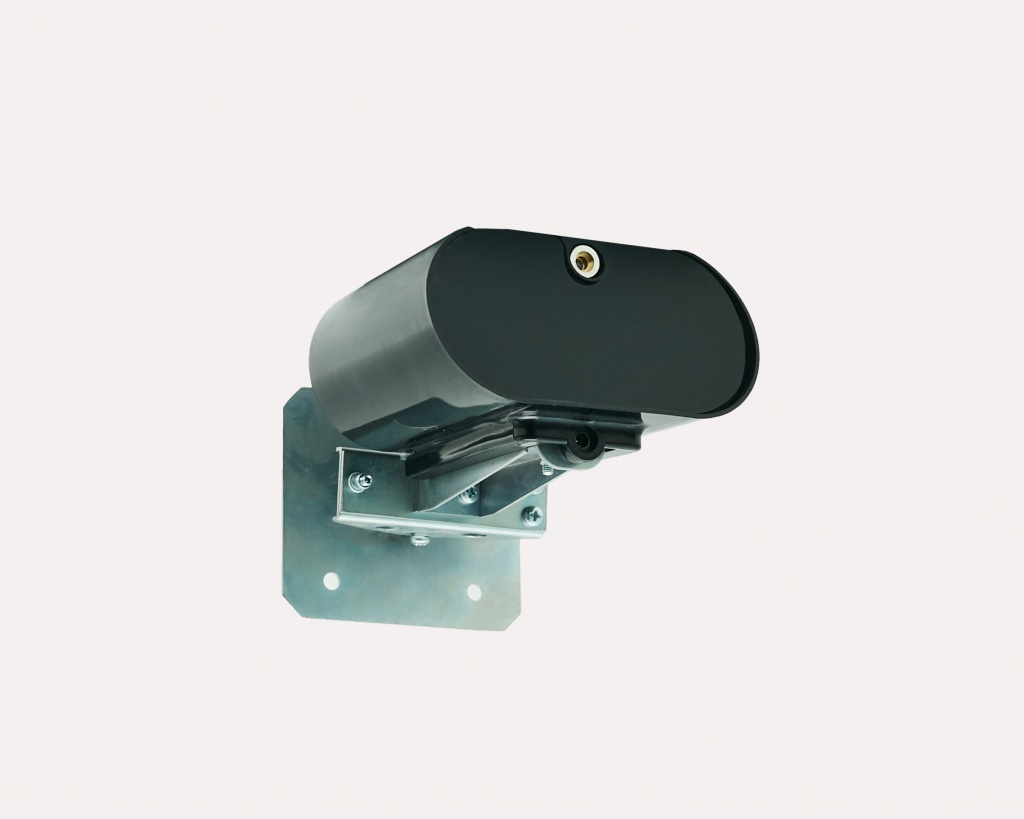

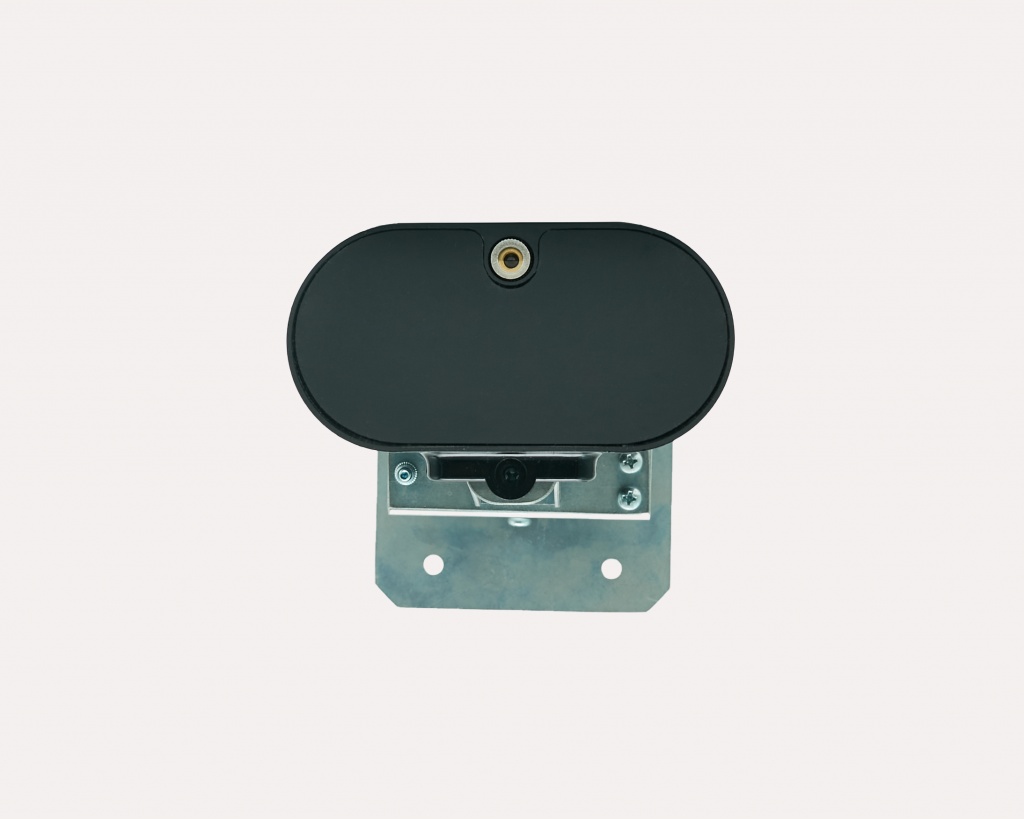

ИДПЛ-101 Извещатель пожарный дымовой линейный

• ИДПЛ-101 Извещатель пожарный дымовой линейный

Извещатель пожарный дымовой линейный «ИДПЛ-101», в дальнейшем «извещатель», предназначен для определения опасных факторов пожара на участках значительной протяженности, сопровождающихся изменением оптической плотности контролируемой среды. Извещатель реализован по однопозиционной схеме с использованием отражателя (рефлектора) и совмещенного приемопередатчика. Принцип определения дыма: по перекрытию инфракрасного луча.

Извещатель «ИДПЛ-101» предназначен для включения в пороговый шлейф пожарной сигнализации приборов приемно-контрольных пожарных по четырехпроводной схеме (с отдельной линией питания).

Извещатель «ИДПЛ-101А» предназначен для включения в адресный шлейф ППКП «Вертикаль-АСПС» по двухпроводной схеме с передачей извещений «Неисправность», «Пожар» по цифровой линии связи и имеет встроенный изолятор короткозамкнутого участка линии.
Извещатель имеет:

•  Автоматическую компенсацию запыленности оптической системы;
•  Защиту от прямого солнечного засвета, обеспечиваемую ИК- светофильтром, конструкцией оптической системы и схемотехническими решениями;
•  Встроенный лазерный целеуказатель для облегчения процедуры настройки;
•  Сервисный разъем для подключения внешнего блока контроля «ИДПЛ–тестер» для установки параметров и контроля работы;
  При нарушении условий нормального функционирования извещатель формирует сигнал «Неисправность». Извещатель не является средством измерения и не имеет
  метрологических характеристик.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Диапазон напряжения питания - от 10 В до 29 В ;
• Максимальный ток потребления, не более:
  - для ИДПЛ-101 в дежурном режиме – 17 мА, в режиме Пожар – 20мА;
  - для ИДПЛ-101А в дежурном режиме – 4 мА, в режиме Пожар – 5 мА;
• Диапазон расстояний между приёмопередатчиком и рефлектором - от 8 до 100 м, 
  Время технической готовности извещателя к работе после подачи питания, не более - 3 с;
• Максимальный коммутируемый ток через оптореле передачи сигналов «Неисправность», «Пожар», не более - 60 мА при напряжении до 30 В;
• Оптическая система: однопозиционная схема с отражателем и совмещенным двухлинзовым приемопередатчиком;
• Максимальное угловое несогласование оптического луча к вертикальной и горизонтальной плоскостям оси рефлектора, не более ±10°;
• Диапазон регулировки порога срабатывания относительно первоначального значения: от 1,25 до 3,0 дБ (4 фиксированных уровня: 25% - 1,25 дБ, 30% - 1,55 дБ, 40% - 2,22 дБ, 50% - 3,0 дБ,) ;
• Извещатель не формирует сигналы «Неисправность», «Пожар» при полном прерывании ИК луча на (5 ± 0,1) с;
•  Диапазон регулировки юстировочным устройством, изменяю-щим угол наклона оптической оси луча в вертикальной и горизонтальной плоскостях: ±15°;
• ИДПЛ устойчив к воздействию фоновой освещенности величиной до 12000 лк, создаваемой источником искусственного и (или) естественного освещения.
• Диапазон рабочих температур: от – 10°С до + 55°С при условии отсутствия тумана и росы, а так же при воздействии повышенной влажности 93 % при 40 °С.
• Степень защиты, обеспечиваемая оболочкой корпуса IР30 по ГОСТ 14254;
• Класс жесткости по устойчивости к электромагнитным помехам - 2;
• Среднее время наработки извещателя на отказ. не менее - 60000 ч;
• Срок службы извещателя не менее 10 лет;
• Габаритные размеры, не более: - приемопередатчика: 130х130х170 мм; - отражателя: 225х225х2,5 мм;
•  Масса, не более: - приемопередатчика: 1,2 кг; - отражателя: 0,2 кг;
• Содержание драгоценных металлов - не содержит
