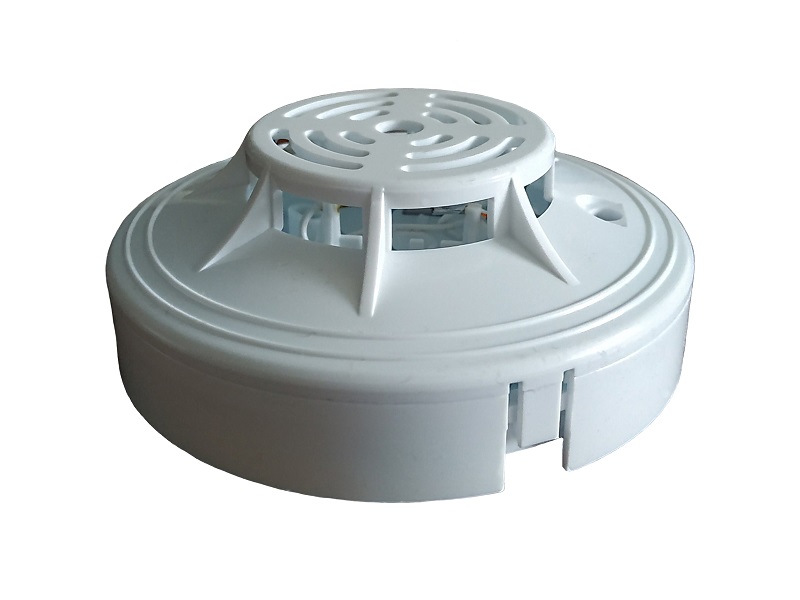

ИП 101-5-А1 Извещатель пожарный тепловой

ИП 101-5-А1 Извещатель пожарный тепловой

Назначение изделия

Извещатели пожарные тепловые ИП 101-5-А1, ИП 101-5-А3, ИП 101-5-В предназначены для обнаружения пожара,сопровождающегося повышением температуры в закрытых помещениях различных зданий и сооружений.

Извещатели предназначены для непрерывной круглосуточной работы в системах пожарной и охранно-пожарной сигнализаций. Извещатели питаются от шлейфов ППК. Подключение извещателей в шлейф осуществляется в соответствии со схемой. Извещатели выдают сигнал Пожар и Внимание в шлейфы ППК путём изменения тока потребления. Конкретные значения тока потребления устанавливаются резистором Rд для конкретного типа ППК.

Извещатели ИП101-5 имеют следующую индикацию режимов работы:
- Дежурный режим извещателя индицируется одиночными миганиями красного светодиода с периодом следования 8-10 с,
- Режим «ПОЖАР» одиночными миганиями красного светодиода с периодом следования 4-5 с (п.4.2.5.1 гост 53325-2012).

Извещатели ИП 101-5-А1, ИП 101-5-А3, ИП 101-5-В сохраняют состояние режима передачи сигнала «ПОЖАР» после снижения температуры окружающей среды. Возврат в исходное состояние осуществляется кратковременным отключением напряжения питания шлейфа.

Устройство и принцип работы

Конструктивно извещатель выполнен в пластмассовом корпусе, состоящем из основания и съемной крышки.

Внутри корпуса на основании установлен термочувствительный элемент, клеммы для подключения извещателя к шлейфу пожарной сигнализации и подключения резистора оконечного и резистора добавочного.

В основании извещателя имеются два отверстия для крепления на объекте.

В процессе эксплуатации извещатель не требует технического обслуживания. Для проверки работоспособности необходимо создать тепловое воздействие, обеспечивающее в зоне расположения термочувствительного датчика максимальную температуру срабатывания для данного типа извещателя, что должно привести к срабатыванию датчика, изменению индикации и регистрации ППК.
