ИП104-1-138-PVC ГРИФ-Термокабель- Извещатель пожарный тепловой линейный

ИП 104-1-138-CR-Ex-«ГРИФ-термокабель» – извещатель пожарный тепловой линейный, температура срабатывания 138°С, оболочка химически стойкая из фторполимера и оплёткой из нержавеющей стали для применения во взрывоопасных зонах с агрессивными средами.

PVC – внешняя оболочка из поливинилхлорида (ПВХ). ЧЭ работает стабильно в местах, защищенных от влияния осадков и ультрафиолета, в том числе в помещениях. Внешние оболочки ЧЭ этого типа имеют цветовую маркировку в зависимости от температуры срабатывания

Извещатели пожарные тепловые линейные серии ИПТЛ ГРИФ-термокабель предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении чувствительного элемента извещателя.

Функционально ИПТЛ состоит из чувствительного элемента (ЧЭ), элемента оконечного (ЭО) и блока обработки (БО). ЧЭ является компонентом ИПТЛ – каналом обнаружения превышения пороговой температуры как признака пожара по всей своей длине и предназначен для применения в системах пожарной сигнализации совместно с блоком обработки. БО осуществляет контроль за состоянием ЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства. В качестве блоков обработки для работы в составе ИПТЛ ГРИФ-термокабель рекомендованы модули контроля серии МТС (производства компании Плазма-Т) или другие БО, аналогичные по техническим параметрам.

ИПТЛ ГРИФ-термокабель применение во взрывоопасных зонах

Для применения во взрывоопасных зонах и помещениях промышленных предприятий и производств используется специальная модификация ИПТЛ ГРИФ-термокабель – ЕХ. Аббревиатура ЕХ (Explosion proof) в маркировке данной модификации ИПТЛ ГРИФ-термокабель означает взрывозащищенное исполнение. Внешняя оборочка ЧЭ во взрывозащищенном исполнении выполнена с применением специальных антистатических полимеров, не накапливающих поверхностные заряды, а дополнительная сетчатая металлическая оплётка обеспечивает дополнительную внешнюю механическую защиту и защиту от электростатического электричества и электромагнитных наводок извне.

ИПТЛ ГРИФ-термокабель модификации EX соответствует требованиям Технического регламента Таможенного союза «О безопасности оборудования для работы во взрывоопасных средах» (ТР ТС 012/2011) и сертифицирован для применения во взрывоопасных зонах классов 0, 1 или 2 по ГОСТ IEC 60079-10-1-2011 категорий взрывоопасных смесей ПА, ПВ и ПС по ГОСТ Р МЭК 60079-20-1-2011, а также подземных выработках угольных шахт и рудников, в том числе опасных по газу (метану) и (или) угольной пыли, и их наземных сооружениях согласно маркировке взрывозащиты электрооборудования, ГОСТ IEC 60079-14-2011 и другим нормативным документам, регламентирующим применение электрооборудования в потенциально взрывоопасных средах.

Маркировка взрывозащиты ЧЭ ИПТЛ ГРИФ-термокабель 0Ex ia IIC T6 Ga X / РО Ex ia I Ma X.

Взрывозащищенное исполнение ЧЭ ИПТЛ ГРИФ-термокабель, в зависимости от условий эксплуатации, имеет внешнюю оболочку из антистатического ПВХ или фторполимера. Поверх внешней оболочки надет защитный металлический сетчатый экран (оплётка) для применения во взрывоопасных зонах и на объектах с высокими электромагнитными помехами. Для обеспечения защиты оплётку ЧЭ необходимо заземлять с обоих концов.

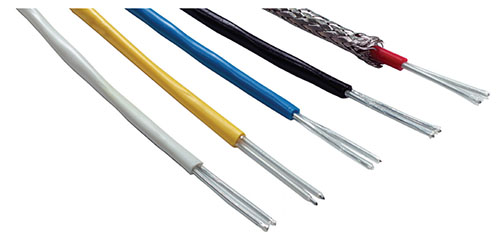

Цвета внешних оболочек соответствуют цветовой маркировке модификаций PVC, TR и CR ЧЭ ИПТЛ ГРИФ-термокабель в зависимости от температуры срабатывания.

Оплётка для моделей PVC-EX и TR-EX изготовлена из оцинкованной стали, а для модели CR-EX – из нержавеющей стали.
