Линейный тепловой извещатель для общего применения, Т сраб. 88оС, ПВХ-оболочка, красный.
Извещатели пожарные тепловые линейные максимальные серии ИПТЛ ГРИФ-термокабель предназначены для обнаружения возгораний, сопровождающихся выделением тепла на всем протяжении чувствительного элемента извещателя. Функционально ИПТЛ состоит из чувствительного элемента (ЧЭ), элемента оконечного (ЭО) и блока обработки (БО), осуществляющего контроль за состоянием ЧЭ, световую и звуковую индикацию, а также передачу сигналов на внешние устройства.
- PVC – внешняя оболочка из поливинилхлорида (ПВХ).
ЧЭ извещателей этого типа предназначены для внутренней и наружной прокладки. Внешние оболочки ЧЭ этого типа имеет цвет красный - Температура срабатывания 88°С – соответствует температурному классу C;
Применяют на объектах с большой площадью (объемом) помещений, протяженных объектах, на которых применение тепловых точечных извещателей или извещателей других типов является не эффективным.

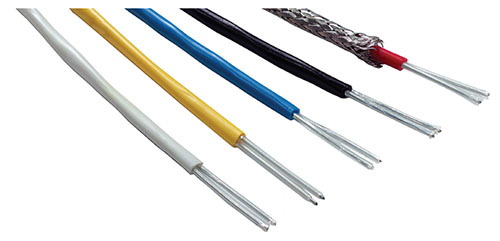

Чувствительный элемент ИП 104-1 «ГРИФ-термокабель» состоит из двух стальных проводников, заключенных в оболочку из специального термочувствительного полимера. Проводники перевиты между собой для создания механического напряжения между ними, а также заключены во внешнюю оболочку. При достижении пороговой температуры происходит быстрое расплавление термочувствительного полимера и замыкание стальных проводников. Для обеспечения гарантированного электрического замыкания на стальные проводники дополнительно нанесен слой меди и олова.
Блок обработки (БО) обеспечивает контроль состояния ЧЭ и осуществляет индикацию его состояний: НОРМА, НЕИСПРАВНОСТЬ, ПОЖАР и передает соответствующие сигналы на устройства верхнего уровня, если это необходимо.
Технические характеристики
| Материал токопроводящей жилы | сталь покрытая медью и оловом |
| Температура срабатывания, °С | 88 |
| Температурный класс | С |
| Максимальное допустимое отклонение температуры срабатывания, °С | ±5 |
| Максимальное время срабатывания, с | 10 |
| Диаметр жилы, мм | 0.92 |
| Сопротивление жилы, Ом/м, (при t=26°С) | 0.64±0.06 |
| Распределенная емкость пФ/м (при t=25°С) | 65 |
| Распределенная индуктивность, мкГн, (при t=25°С) | 7.6 |
| Сопротивление жилы к изоляции, МОм, (при U=0,5кВ) | 1000 |
| Изоляция между жилой и оплеткой, Мом, (при U=2кВ) | 1000 |
| Максимальное напряжение, В | =110 |
| Температура эксплуатации, °С | -40…+60 |
