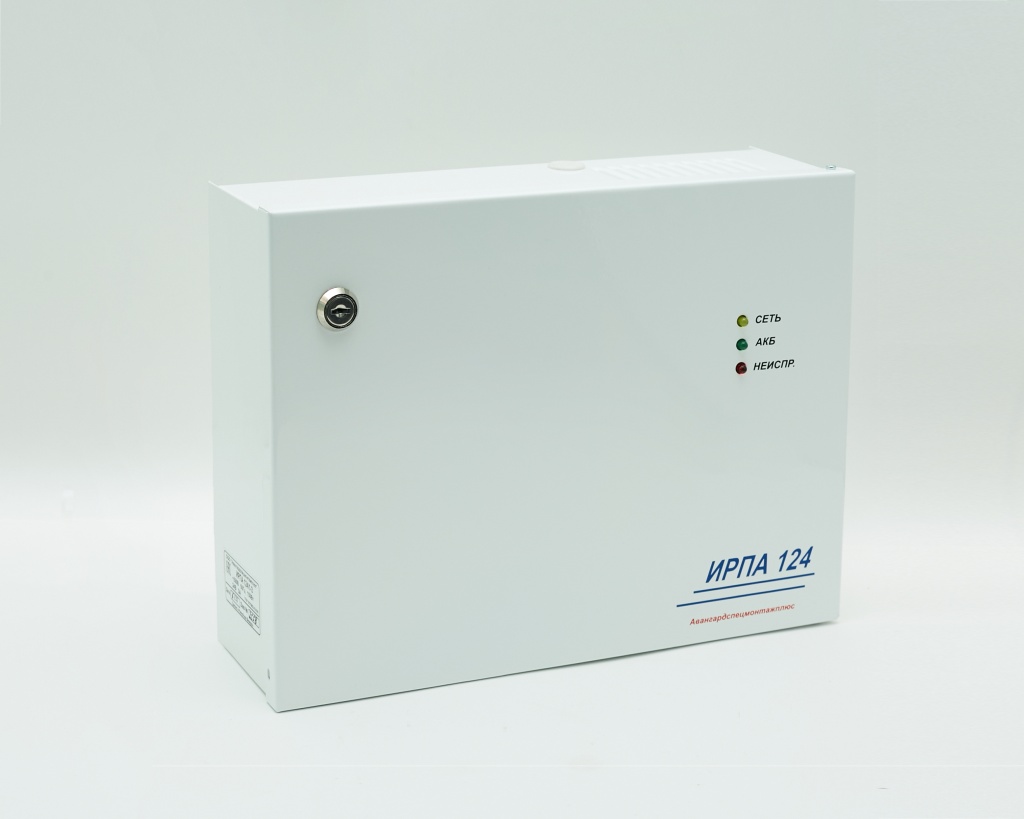

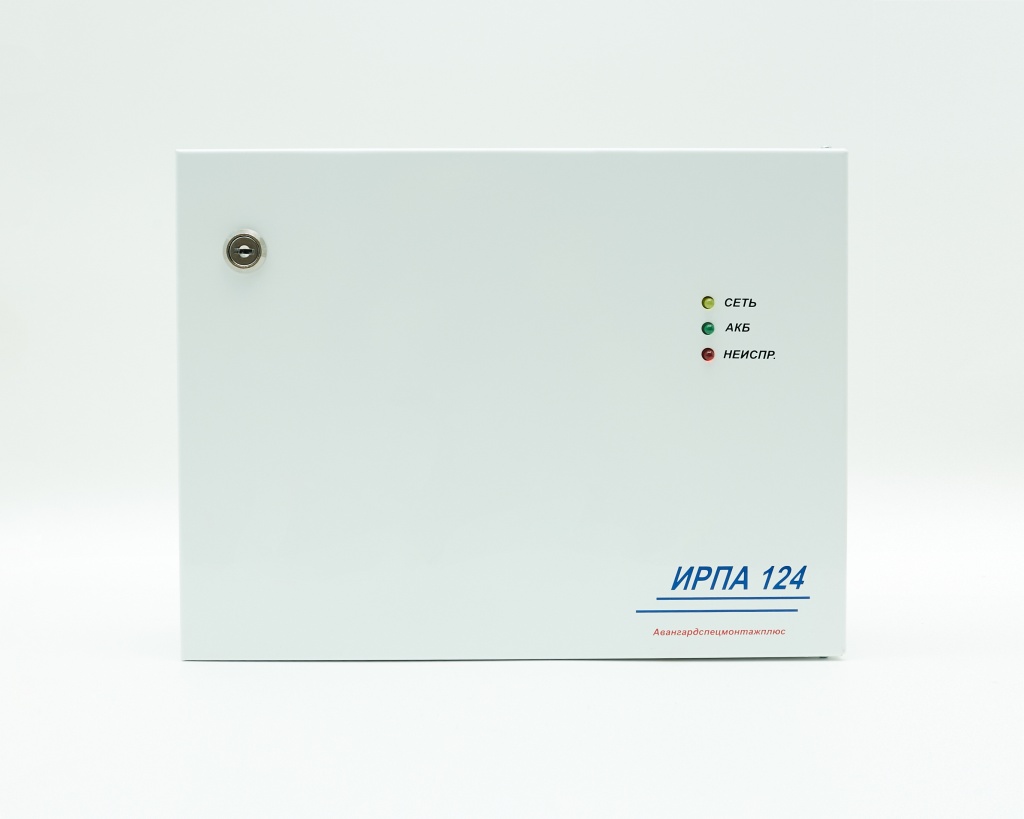

Источник резервного питания аккумуляторный ИРПА 124/1-3 в дальнейшем ИРПА, предназначен для обеспечения бесперебойным электропитанием устройств пожарной сигнализации и автоматики при отсутствии сетевого или внутреннего напряжения питания. ИРПА предназначен для подключения к системам и устройствам, использующим номинальное рабочее напряжение 24В постоянного тока и имеющим выход(ы) для подключения источников бесперебойного электропитания. В качестве элементов резервного питания в ИРПА используются свинцовые, герметичные, необслуживаемые аккумуляторы, изготовленные по технологии "dryfit" или AGM.
ИРПА обеспечивает буферный режим заряда аккумулятора и его поддержание в заряженном состоянии (standby use) с контролем наличия, отключением от нагрузки при разряде, защитой от переполюсовки клемм или их замыкания, глубокого разряда, с автоматическим возвратом в исходное состояние после устранения причины неисправности.
Для защиты от несанкционированного доступа ИРПА имеет тампер вскрытия корпуса с гальванически развязанными от остальных цепей контактами.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
- Номинальное входное напряжение основного источника питания - сеть переменного тока 187 - 253 В, 50±0,5 Гц;
- Резервный источник питания - две АКБ номинальным напряжением 12 В, ёмкостью до 20 А/ч;
- Ток, потребляемый от сети 187 В при разряженных АКБ и токе нагрузки 3 А, не более - 1 А;
- Максимальная потребляемая от сети мощность, не более - 150 Вт;
- Ток, потребляемый от АКБ:
- при токе нагрузки 3 А, не более - 3,5 А,
- при отсутствии нагрузки (собственное потребление), не более - 50 мА;
- Ток заряда аккумуляторов, не более – 0,7 А;
- Номинальное выходное напряжение при питании от сети и заряженных АКБ - 27,4±0,4 В;
- Минимальное выходное напряжение при разряженных АКБ и отсутствия сети - 21±0,8 В;
- Номинальный ток нагрузки, не более – 3 А;
- Максимальный ток нагрузки (кратковременно, в течение 2 мин с интервалом не менее 1 ч) при наличии сети 220 В и заряженных АКБ, не менее – 7 А;
- Ток срабатывания защиты от перегрузки:
- при работе от сети без аккумуляторов, не более - 3,5±0,2 А,
- при работе от аккумуляторов или от сети при установленных и заряженных аккумуляторах, не более - 6 А;
- Пульсации выходного напряжения при номинальном токе нагрузки, не более - 400 мВ пикового значения;
- Время технической готовности ИРПА к работе после включения питания, не более - 3 мин;
- Минимальное суммарное напряжение на двух аккумуляторах, при котором АКБ отключаются от внешней нагрузки - 21±0,5 В;
- Остаточная ёмкость АКБ, воспринимаемая как неисправность – 20% от первоначального значения;
- Минимальное суммарное напряжение на АКБ, воспринимаемое как их наличие - 16,0±0,5 В;
- Время полного заряда двух разряженных батарей 12 В, 45 А/ч, не более - 72 ч.
- ИРПА имеет пультовое реле состояния КИП с нормально замкнутыми контактами. Условием размыкания контактов реле является: неисправность источника или АКБ, отсутствие напряжения сети, перегрузка или замыкание по выходу, вскрытие крышки корпуса. Коммутируемый ток через контакты реле, не более - 0,1 А, напряжение на контактах реле, не более - 30 В постоянного тока;
- Габаритные размеры, не более - 330 *260*110 мм;
- Масса, без учета аккумуляторов, не более – 2,9 кг;
- Диапазон рабочих температур: от +5ºС до +40ºС и относительной влажности (95±3)% при температуре +30ºС ;
- Степень защиты оболочки IP30 по ГОСТ 14254-96;
- Степень жесткости ИРПА по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая;
- Группа исполнения по устойчивости к механическим воздействиям (вибрационные нагрузки в диапазоне 5-25 Гц) по ГОСТ 12997 - L3;
- Срок службы прибора, не менее - 10 лет;
- Содержание драгоценных металлов - не содержит.
