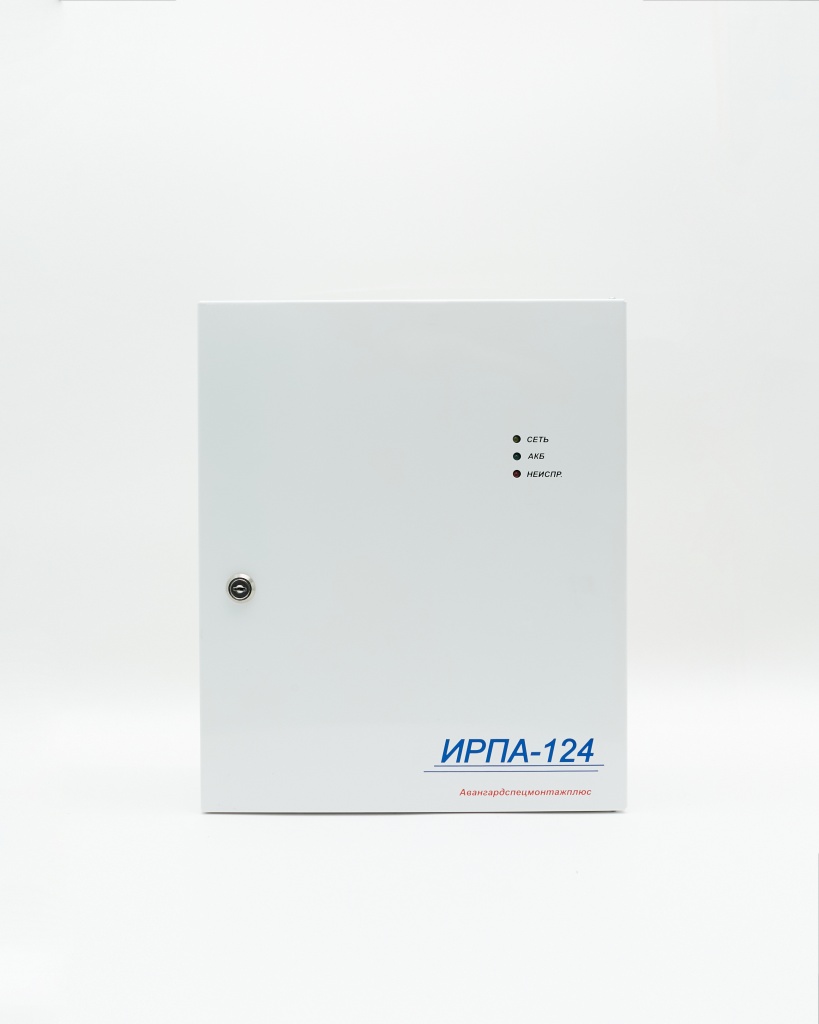

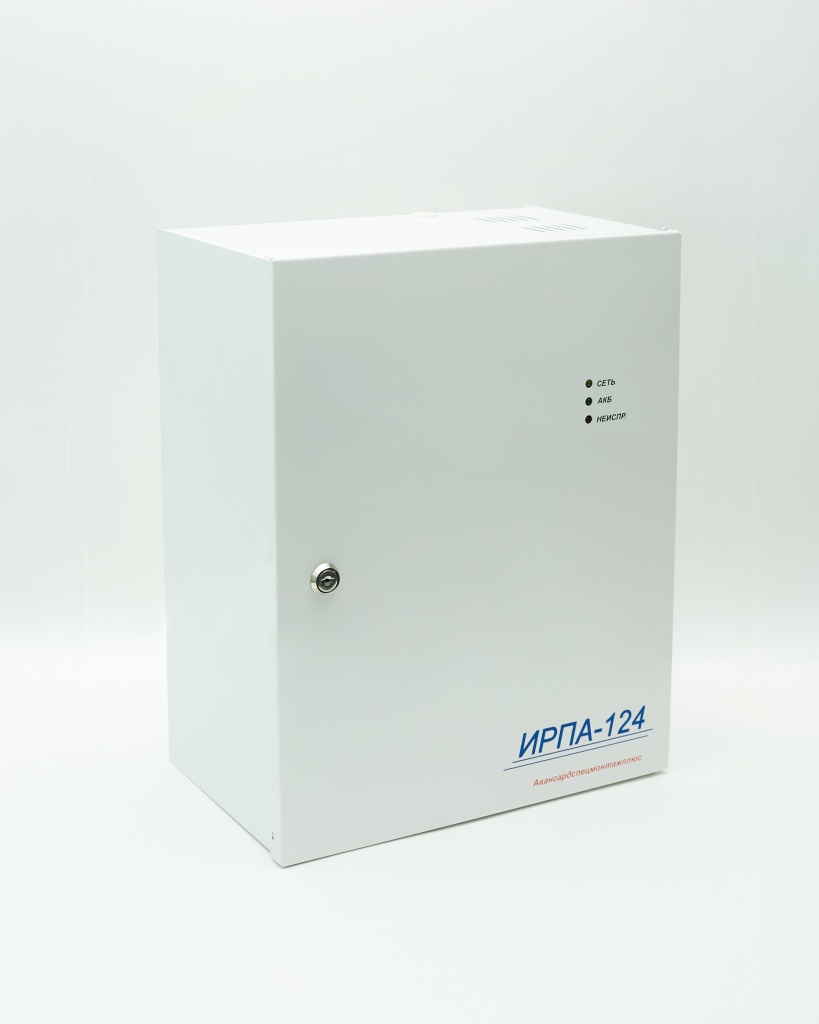

ИРПА124/2-12 Источник питания

Источник резервного питания ИРПА124/2-12 — назначение и применение

ИРПА124/2-12 — это резервный источник питания для систем пожарной сигнализации и автоматики, рассчитанный на работу с оборудованием с номинальным напряжением 24 В постоянного тока. Устройство обеспечивает бесперебойное питание при отключении основной сети 230 В и применяется в составе систем безопасности на объектах различного назначения.

Блок построен на базе двух аккумуляторов 12 В и поддерживает буферный режим зарядки с автоматическим контролем состояния батарей, что соответствует требованиям к резервированию питания в системах пожарной автоматики согласно ТКП и ГОСТ 53325-2012.

Источник резервного питания аккумуляторный ИРПА 124/2-12 в дальнейшем ИРПА, предназначен для обеспечения бесперебойным электропитанием устройств пожарной сигнализации и автоматики при отсутствии у них сетевого или внутреннего источника питания. ИРПА предназначен для подключения к системам и устройствам, использующим номинальное рабочее напряжение 24В постоянного тока и имеющим вход(ы) для подключения источников бесперебойного электропитания. В качестве элементов резервного питания в ИРПА используются свинцовые, герметичные, необслуживаемые аккумуляторы, изготовленные по технологии "dryfit" или AGM. ИРПА обеспечивает контроль сетевого напряжения, напряжения на двух АКБ, выходного напряжения, а также передачу этих извещений с помощью реле с «сухими контактами».

Часто задаваемые вопросы

ИРПА124/2-12 — это промышленный источник резервного питания для ответственных систем безопасности, обеспечивающий стабильную работу оборудования при любых сбоях сети. Используется как стандартное решение для питания 24 В в проектах пожарной и охранной автоматики.

ИРПА обеспечивает буферный режим заряда аккумуляторов и их поддержание в заряженном состоянии (standby use) с контролем наличия, отключением от нагрузки при разряде, контролем ёмкости, защитой от переполюсовки клемм или их замыкания, глубокого разряда, с автоматическим возвратом в исходное состояние после устранения причины неисправности. Для защиты от несанкционированного доступа ИРПА имеет тампер вскрытия корпуса с гальванически развязанными от остальных цепей контактами.

С целью уменьшения уровня излучаемых помех и расширения диапазона напряжения питания ИРПА содержит встроенный активный корректор коэффициента мощности. Для охлаждения элементов схемы в ИРПА используется вентилятор обдува, управляемый от датчика температуры.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•  Номинальное входное напряжение основного источника питания - сеть переменного тока 187 - 253 В, 50±0,5 Гц;
•  Резервный источник питания - две АКБ номинальным напряжением 12 В, ёмкостью до 28 А/ч;
•  Ток, потребляемый от сети 187 В при разряженных АКБ и токе нагрузки 12 А, не более - 3 А;
•  Максимальная потребляемая от сети мощность, не более - 500 Вт;
•  Ток, потребляемый от АКБ:
•  при токе нагрузки 12 А, не более - 13 А,
•  при отсутствии нагрузки (собственное потребление), не более - 80 мА;
•  Ток заряда аккумуляторов, не более – 3 А;
•  Номинальное выходное напряжение при питании от сети и заряженных АКБ - 27,4±0,4 В;
•  Минимальное выходное напряжение при разряженных АКБ и отсутствия сети - 21±0,8 В;
•  Номинальный ток нагрузки, не более – 12 А;
•  Максимальный ток нагрузки (кратковременно, в течение 2 мин с интервалом не менее 1 ч) при наличии сети 220 В и заряженных АКБ, не менее – 18 А;
•  Ток срабатывания защиты от перегрузки:
•  при работе от сети без аккумуляторов, не более - 13 А,
•  при работе от аккумуляторов или от сети при установленных и заряженных аккумуляторах, не более - 20 А;
•  Пульсации выходного напряжения при номинальном токе нагрузки, не более - 400 мВ пикового значения;
•  Время технической готовности ИРПА к работе после включения питания, не более - 3 мин;
•  Минимальное напряжение на любом аккумуляторе, при котором АКБ отключаются от внешней нагрузки - 10,5±0,3 В;
•  Остаточная емкость АКБ, воспринимаемая как их неисправность – 20% от первоначального значения;
•  Минимальное напряжение на каждом аккумуляторе, воспринимаемое как их наличие - 8,0±0,5 В;
•  Время полного заряда двух разряженных батарей 12 В, 65 А/ч, не более - 72 ч.
•  ИРПА имеет пультовое реле состояния КИП с нормально замкнутыми контактами. Условием размыкания контактов реле является: неисправность источника или АКБ, отсутствие напряжения сети, перегрузка или замыкание по выходу, вскрытие крышки корпуса. Коммутируемый ток через контакты реле, не более - 0,1 А, напряжение на контактах реле, не
  более - 30 В постоянного тока;
•  Габаритные размеры, не более - 315 *375*165 мм;
•  Масса, без учета аккумуляторов, не более – 5,4 кг;
•  Диапазон рабочих температур: от +5ºС до +40ºС и относительной влажности (95±3)% при температуре +30ºС ;
•  Степень защиты оболочки IP30 по ГОСТ 14254-96;
•  Степень жесткости ИРПА по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая;
•  Группа исполнения по устойчивости к механическим воздействиям (вибрационные нагрузки в диапазоне 5-25 Гц) по ГОСТ 12997 - L3;
•  Срок службы прибора, не менее - 10 лет;
•  Содержание драгоценных металлов - не содержит.

Ключевые функции и особенности

• Резервирование питания 24 В для систем ОПС и автоматики
• Работа с двумя герметичными АКБ 12 В (до 28 А·ч)
• Буферный и зарядный режим работы аккумуляторов
• Контроль сетевого напряжения и состояния АКБ
• Защита от глубокого разряда, переполюсовки и перегрузки
• Отключение нагрузки при критическом разряде аккумуляторов
• Релейный выход «сухой контакт» для передачи аварийных сигналов
• Тампер вскрытия корпуса с гальванической развязкой
• Встроенный вентилятор охлаждения с термоконтролем

Где применяется ИРПА124/2-12

Источник питания используется в проектах, где требуется гарантированное электроснабжение оборудования безопасности:

• системы пожарной сигнализации (ПС)
• системы оповещения и управления эвакуацией (СОУЭ)
• контроллеры и приборы ИСО «Орион»
• системы охранной сигнализации
• объектовые шкафы автоматики и диспетчеризации

Чаще всего применяется на промышленных объектах, в административных зданиях, торговых центрах и складах, где требуется соблюдение требований по бесперебойному питанию систем противопожарной защиты.

Преимущества использования

• стабильное питание 24 В при отключении сети
• защита оборудования от скачков и аварий питания
• увеличенный срок службы аккумуляторов за счёт буферного режима
• автоматический контроль состояния источника питания
• соответствие требованиям пожарной безопасности РБ

Соответствие нормативам (Республика Беларусь)

Оборудование применяется в соответствии с требованиями:

• ТКП 45-2.02-190-2010 (Пожарная автоматика зданий)
• ТКП 474-2013 (Системы противопожарной защиты)
• ГОСТ 53325-2012 (Технические средства пожарной автоматики)
• ГОСТ 14254 (степень защиты оболочек IP)
