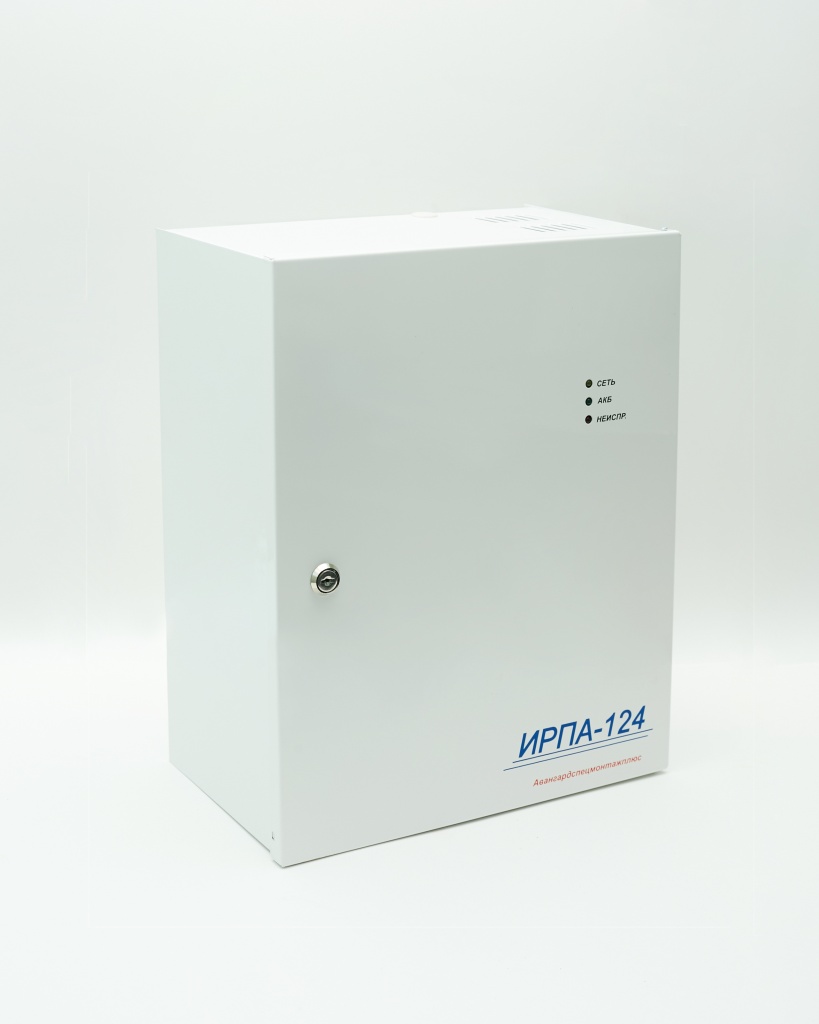

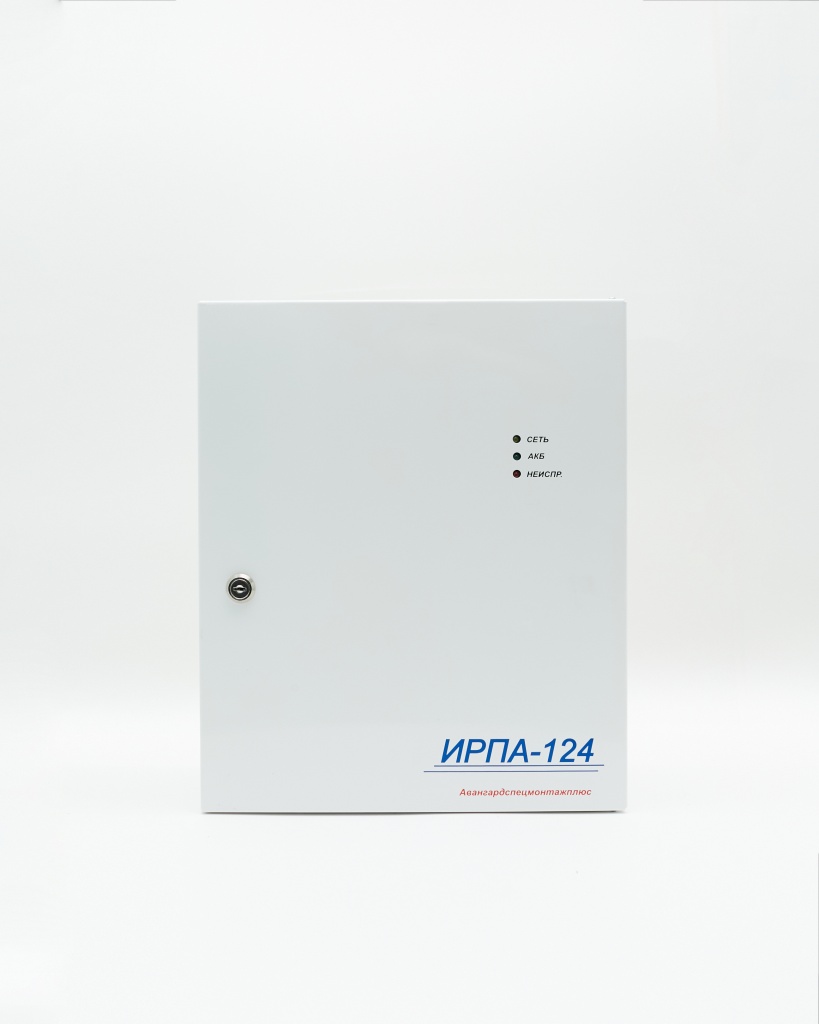

ИРПА124/2-3 Источник питания

ИРПА124/2-3 источник резервного питания 24В — назначение и принцип работы

ИРПА124/2-3 — это источник резервного питания аккумуляторного типа, предназначенный для обеспечения бесперебойного электропитания систем пожарной сигнализации, автоматики и других устройств безопасности с номинальным напряжением 24 В постоянного тока.

Устройство применяется в составе систем противопожарной защиты и обеспечивает питание при отключении сетевого напряжения 220 В, автоматически переходя в режим работы от аккумуляторных батарей.

Конструкция предусматривает использование герметичных свинцово-кислотных аккумуляторов AGM или dryfit, рассчитанных на буферный режим работы (standby use), что соответствует требованиям эксплуатации систем безопасности.

Функциональные возможности ИРПА124/2-3

• Резервирование питания оборудования 24 В DC
• Автоматический переход сеть/АКБ без прерывания питания
• Буферный режим заряда аккумуляторов
• Контроль наличия и состояния АКБ
• Защита от глубокого разряда аккумуляторов
• Защита от переполюсовки и короткого замыкания
• Отключение нагрузки при критическом разряде АКБ
• Сигнализация неисправностей через релейный выход

Источник резервного питания аккумуляторный ИРПА 124/2-3 в дальнейшем ИРПА, предназначен для обеспечения бесперебойным электропитанием устройств пожарной сигнализации и автоматики при отсутствии сетевого или внутреннего напряжения питания. ИРПА предназначен для подключения к системам и устройствам, использующим номинальное рабочее напряжение 24В постоянного тока и имеющим выход(ы) для подключения источников бесперебойного электропитания. В качестве элементов резервного питания в ИРПА используются свинцовые, герметичные, необслуживаемые аккумуляторы, изготовленные по технологии "dryfit" или AGM.

ИРПА обеспечивает буферный режим заряда аккумулятора и его поддержание в заряженном состоянии (standby use) с контролем наличия, отключением от нагрузки при разряде, защитой от переполюсовки клемм или их замыкания, глубокого разряда, с автоматическим возвратом в исходное состояние после устранения причины неисправности.

Для защиты от несанкционированного доступа ИРПА имеет тампер вскрытия корпуса с гальванически развязанными от остальных цепей контактами.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•  Номинальное входное напряжение основного источника питания - сеть переменного тока 187 - 253 В, 50±0,5 Гц;
•  Резервный источник питания - две АКБ номинальным напряжением 12 В, ёмкостью до 28 А/ч;
•  Ток, потребляемый от сети 187 В при разряженных АКБ и токе нагрузки 3 А, не более - 1 А;
•  Максимальная потребляемая от сети мощность, не более - 150 Вт;
•  Ток, потребляемый от АКБ:
•  при токе нагрузки 3 А, не более - 3,5 А,
•  при отсутствии нагрузки (собственное потребление), не более - 50 мА;
•  Ток заряда аккумуляторов, не более – 0,7 А;
•  Номинальное выходное напряжение при питании от сети и заряженных АКБ - 27,4±0,4 В;
•  Минимальное выходное напряжение при разряженных АКБ и отсутствия сети - 21±0,8 В;
•  Номинальный ток нагрузки, не более – 3 А;
•  Максимальный ток нагрузки (кратковременно, в течение 2 мин с интервалом не менее 1 ч) при наличии сети 220 В и заряженных АКБ, не менее – 7 А;
•  Ток срабатывания защиты от перегрузки:
•  при работе от сети без аккумуляторов, не более - 3,5±0,2 А,
•  при работе от аккумуляторов или от сети при установленных и заряженных аккумуляторах, не более - 6 А;
•  Пульсации выходного напряжения при номинальном токе нагрузки, не более - 400 мВ пикового значения;
•  Время технической готовности ИРПА к работе после включения питания, не более - 3 мин;
•  Минимальное суммарное напряжение на двух аккумуляторах, при котором АКБ отключаются от внешней нагрузки - 21±0,5 В;
•  Остаточная ёмкость АКБ, воспринимаемая как неисправность – 20% от первоначального значения;
•  Минимальное суммарное напряжение на АКБ, воспринимаемое как их наличие - 16,0±0,5 В;
•  Время полного заряда двух разряженных батарей 12 В, 45 А/ч, не более - 72 ч.
•  ИРПА имеет пультовое реле состояния КИП с нормально замкнутыми контактами. Условием размыкания контактов реле является: неисправность источника или АКБ, отсутствие напряжения сети, перегрузка или замыкание по выходу, вскрытие крышки корпуса. Коммутируемый ток через контакты реле, не более - 0,1 А, напряжение на контактах реле, не более - 30 В постоянного тока;
•  Габаритные размеры, не более - 315*375*165 мм;
•  Масса, без учета аккумуляторов, не более – 4,8 кг;
•  Диапазон рабочих температур: от +5ºС до +40ºС и относительной влажности (95±3)% при температуре +30ºС ;
• Степень защиты оболочки IP30 по ГОСТ 14254-96;
•  Степень жесткости ИРПА по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая;
•  Группа исполнения по устойчивости к механическим воздействиям (вибрационные нагрузки в диапазоне 5-25 Гц) по ГОСТ 12997 - L3;
•  Срок службы прибора, не менее - 10 лет;
•  Содержание драгоценных металлов - не содержит.

Соответствие нормативам Республики Беларусь

Источник питания применяется в системах пожарной автоматики и соответствует требованиям технических и эксплуатационных норм, применяемых в Республике Беларусь:

• ГОСТ 14254 — степени защиты оболочек (IP30)
• ГОСТ 30379 — устойчивость к электромагнитным помехам
• ГОСТ 12997 — механическая устойчивость (вибрации)
• Требования к системам пожарной автоматики РБ (в составе СОУЭ и СПС)

Область применения

• Системы пожарной сигнализации (СПС)
• Системы оповещения и управления эвакуацией (СОУЭ)
• Охранные системы и СКУД
• Промышленные объекты и склады
• Объекты с повышенными требованиями к надежности питания

Преимущества источника питания ИРПА124/2-3

• Стабильное питание 24 В для систем безопасности
• Работа с двумя резервными аккумуляторами
• Автоматическая защита от аварийных режимов
• Контроль состояния сети и АКБ
• Релейный выход аварийного состояния
• Срок службы до 10 лет

Где применяется в реальных проектах

ИРПА124/2-3 используется в профессиональных системах пожарной безопасности и автоматизации объектов:

• Пожарные щиты и шкафы автоматики
• Системы ОПС на промышленных предприятиях
• Объекты энергетики и инфраструктуры
• Торговые и логистические комплексы
• Административные здания и бизнес-центры

Эксплуатационные особенности

Устройство обеспечивает стабильную работу при температуре от +5 до +40 °C и рассчитано на длительную эксплуатацию в составе систем безопасности. Контроль состояния аккумуляторов и защита цепей питания повышают надежность всей системы пожарной автоматики.

Часто задаваемые вопросы

Итог

ИРПА124/2-3 — это профессиональный источник резервного питания для систем пожарной безопасности, обеспечивающий стабильную работу оборудования 24 В при отключении сети и соответствующий требованиям ГОСТ и нормативов РБ.
