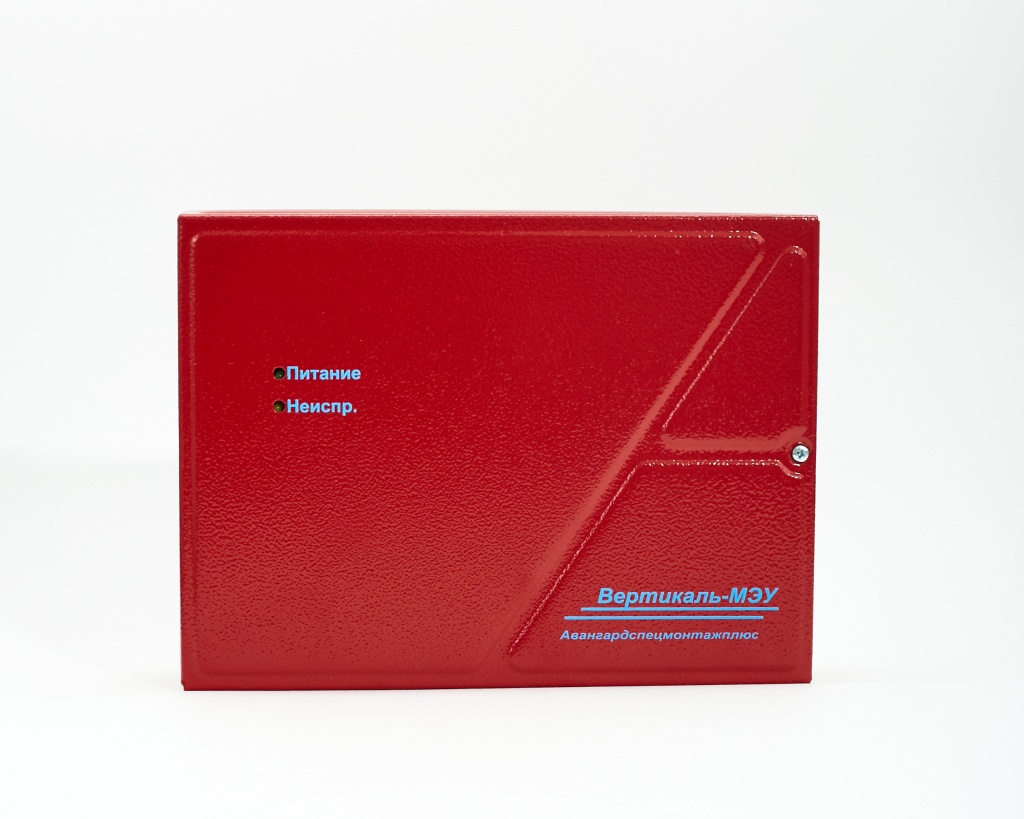

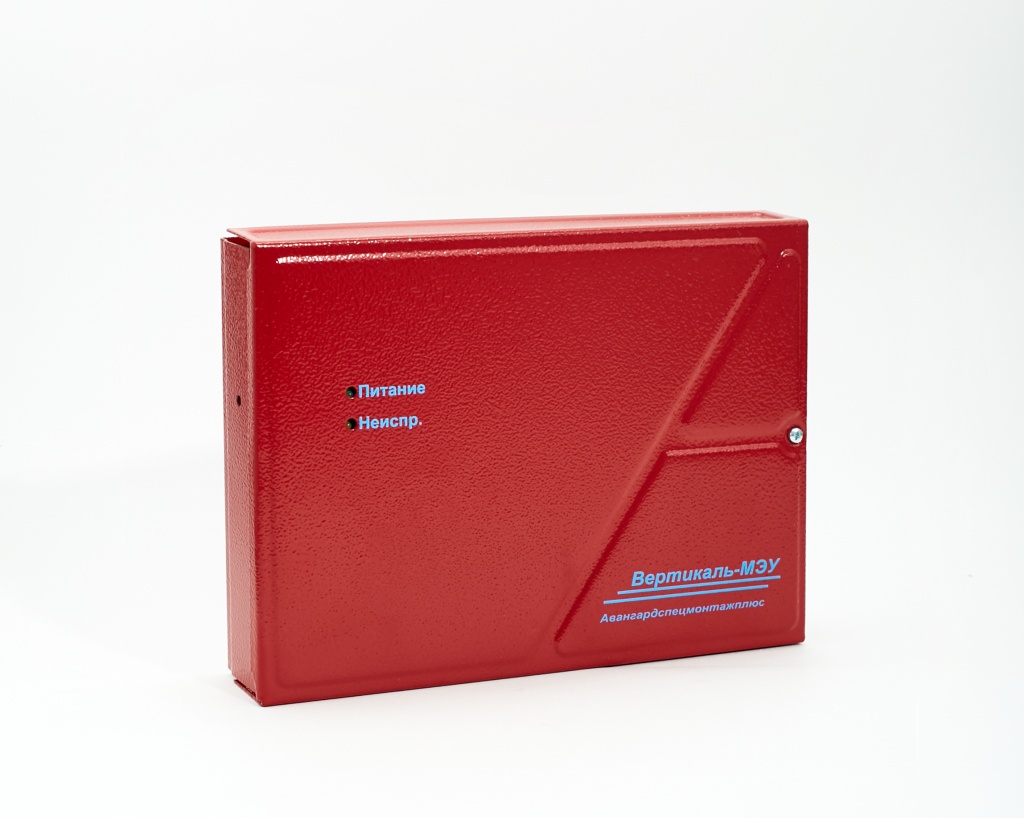

Вертикаль МЭУ Модуль сигнализации и управления этажный

МЭУ предназначен для работы в составе ППКПУ «Вертикаль» и обеспечивает:

• контроль шлейфов пожарной сигнализации;
•  контроль технологических шлейфов (антисаботажные контакты, сигнализаторы потока воздуха, кнопки пуска повысительных насосов, пультовые реле источников питания и т.п.);
•  управление системами оповещения;
•  управление технологическим оборудованием;
•  формирование команд на включение и прием информации о состоянии клапанов противодымной вентиляции;
•  формирование команд на включение и прием информации о состоянии шкафов управления вентиляторами и насосами;
•  прием команд и передачу информации о состоянии системы на центральный прибор управления «Вертикаль-ПУ» (ПУ) по цифровой линии связи.

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ.

•  Напряжение питания: 18,0 – 28,0 В;
•  Потребляемый ток в дежурном режиме, не более – 60 мА;
•  Потребляемый ток в режиме «Пожар», без учета тока потребления оповещателей, не более – 170 мА;
•  Вид связи с элементами системы – цифровая линия, интерфейс RS-485;
•  Вид связи с БКК – двухпроводная цифровая линия. Максимальная длина линии – 400 м;
•  Время технологической готовности – не более 60 секунд;
•  Максимальное количество подключаемых БКК – 8;
•  Шлейфов пожарной сигнализации – 2;
•  Технологических шлейфов - 3;
•  Программируемых выходов управления с контролем на обрыв и замыкание – 2. Максимальный ток каждого выхода не более 1 А;
•  Программируемых релейных выходов (сигналы «Неисправность», «Внимание», «Пожар», управление технологическим оборудованием) – 2.Максимальный коммутируемый ток каждого выхода не более 0,5А;
•  Входов питания – 2 (основной и резервный);
•  Для защиты от несанкционированного доступа МЭУ имеет антисаботажный «тампер-контакт»;
•  Габаритные размеры, не более - 230*165*60 мм;
•  Масса, не более – 1 кг.
•  Диапазон рабочих температур: от 0º до +40º С;
•  Срок службы, не менее – 10 лет;
•  Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
•  Степень защиты, обеспечиваемая оболочкой прибора – IP20 по ГОСТ 14254;
•  Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;
•  Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
•  Содержание драгоценных металлов - не содержит.
