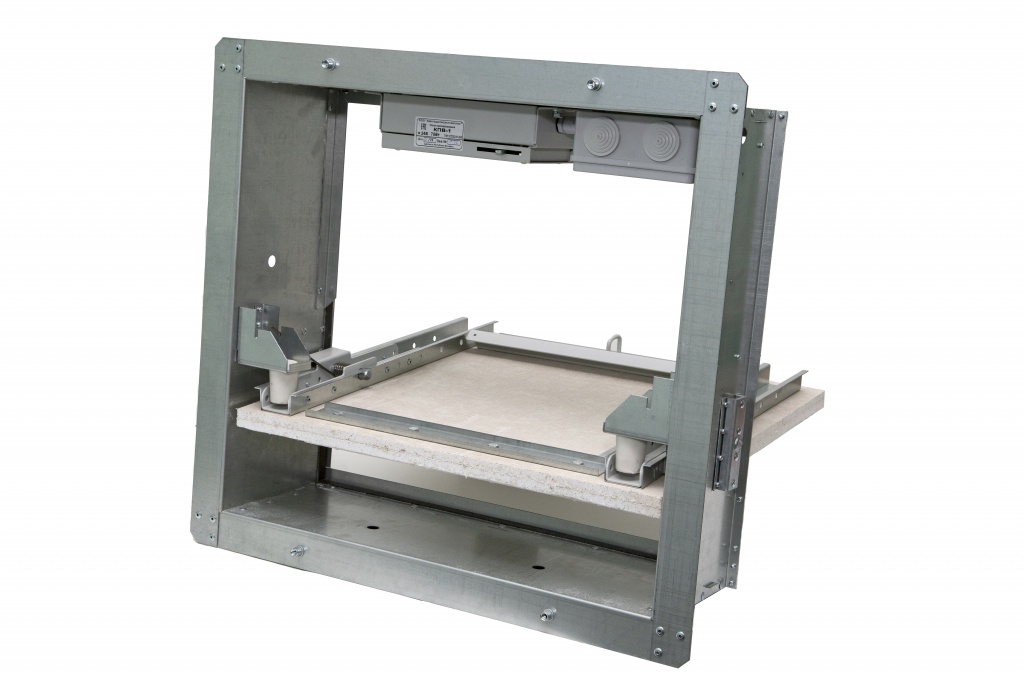

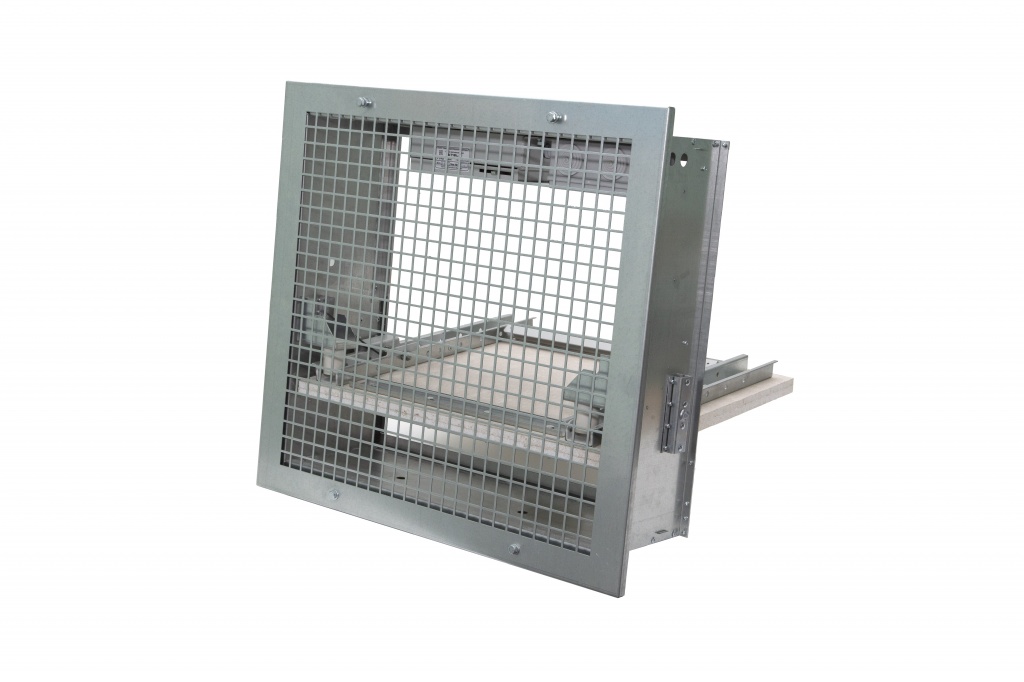

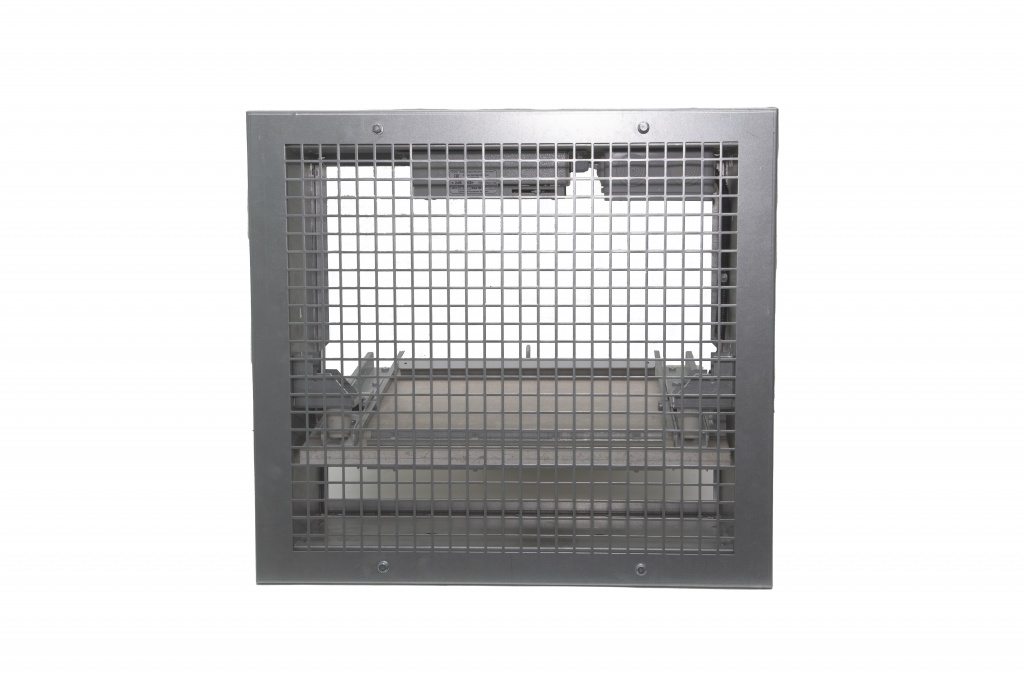

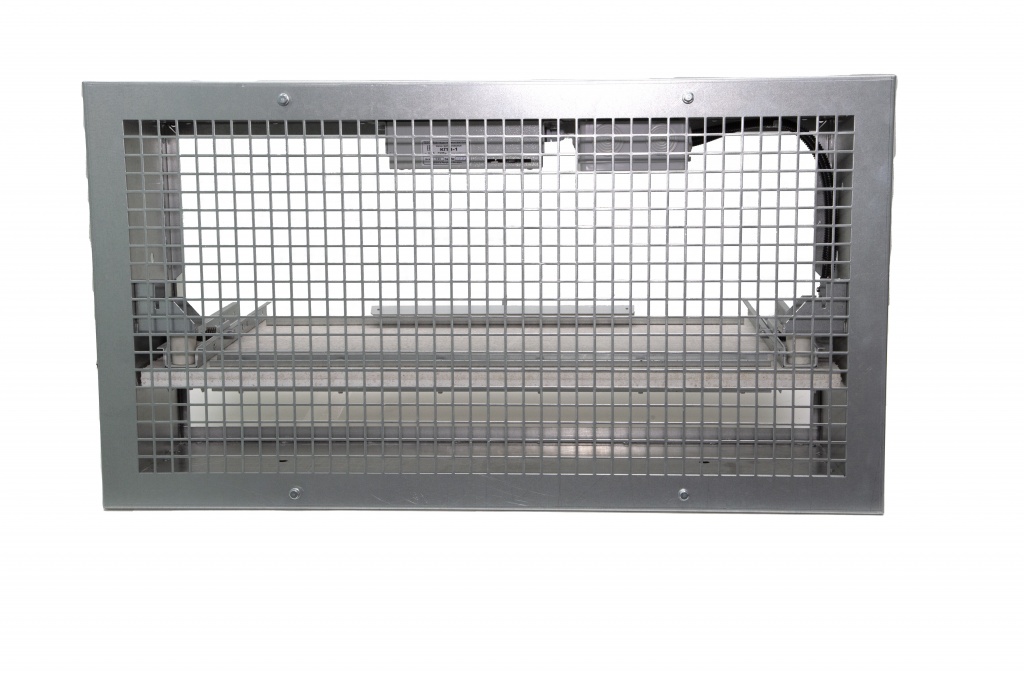

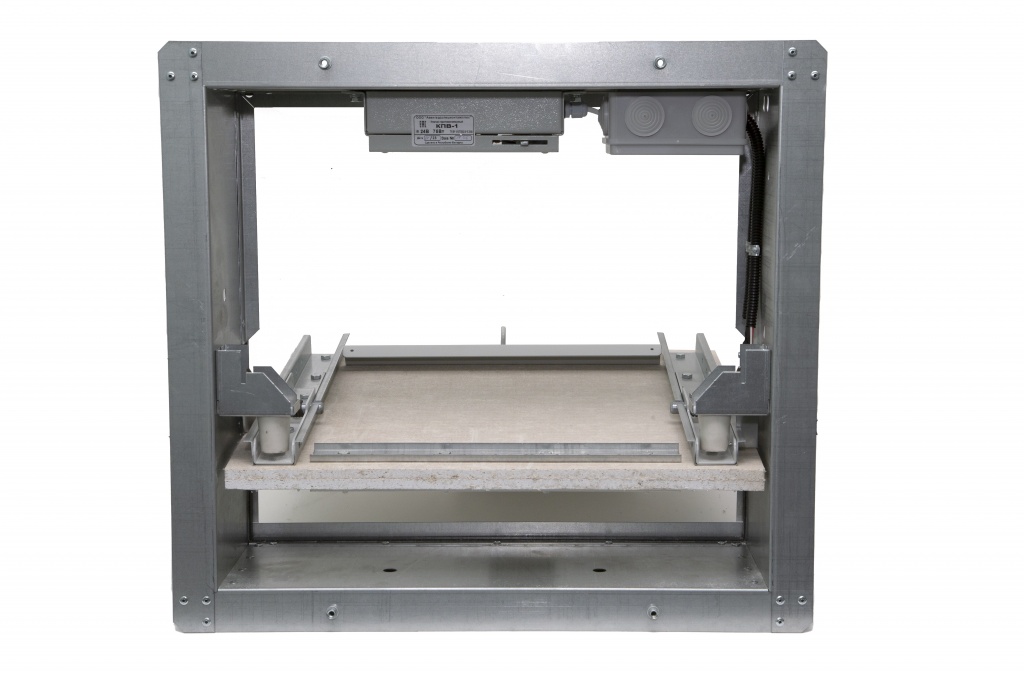

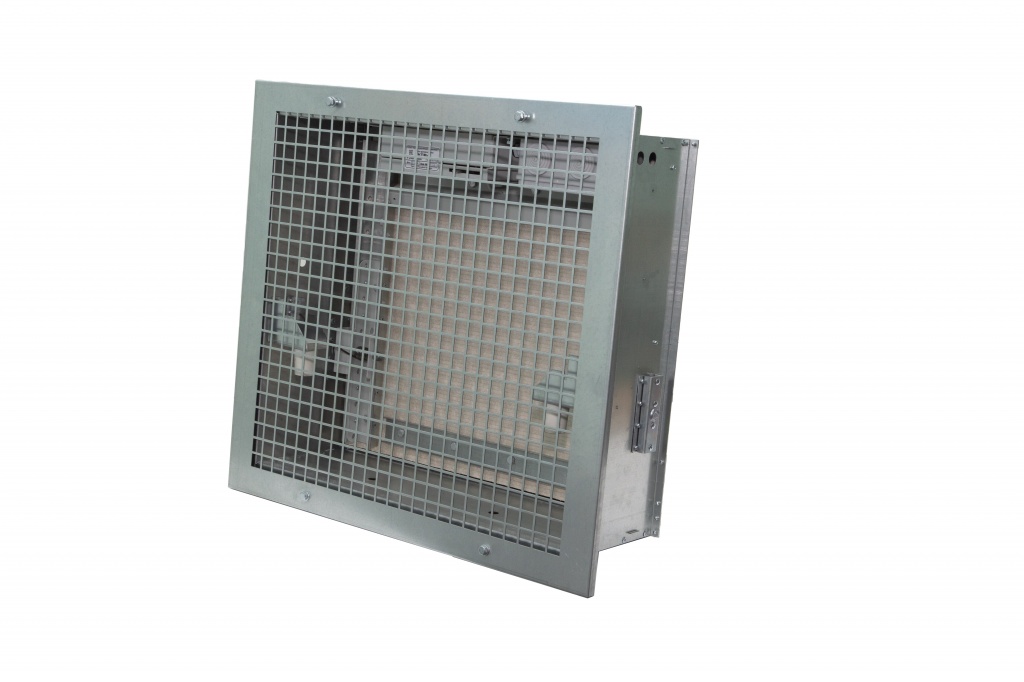

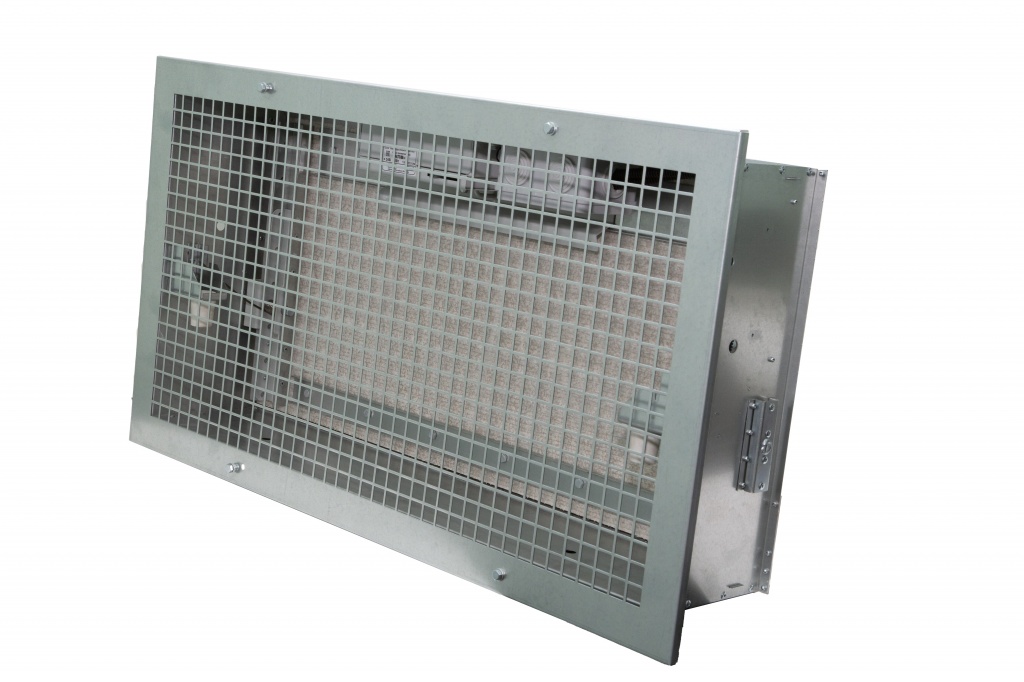

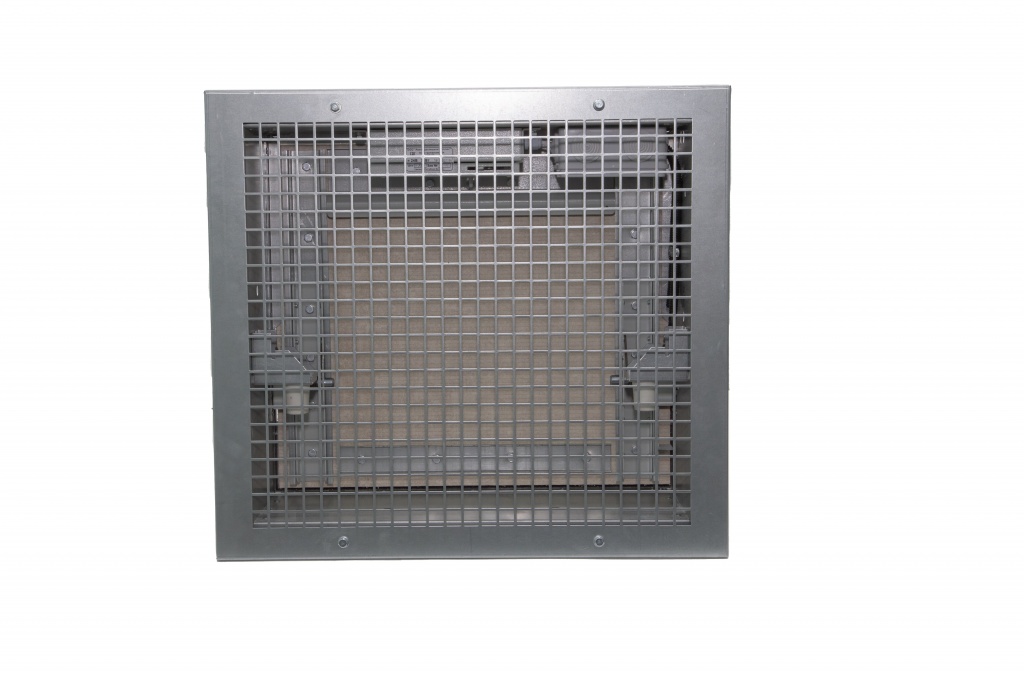

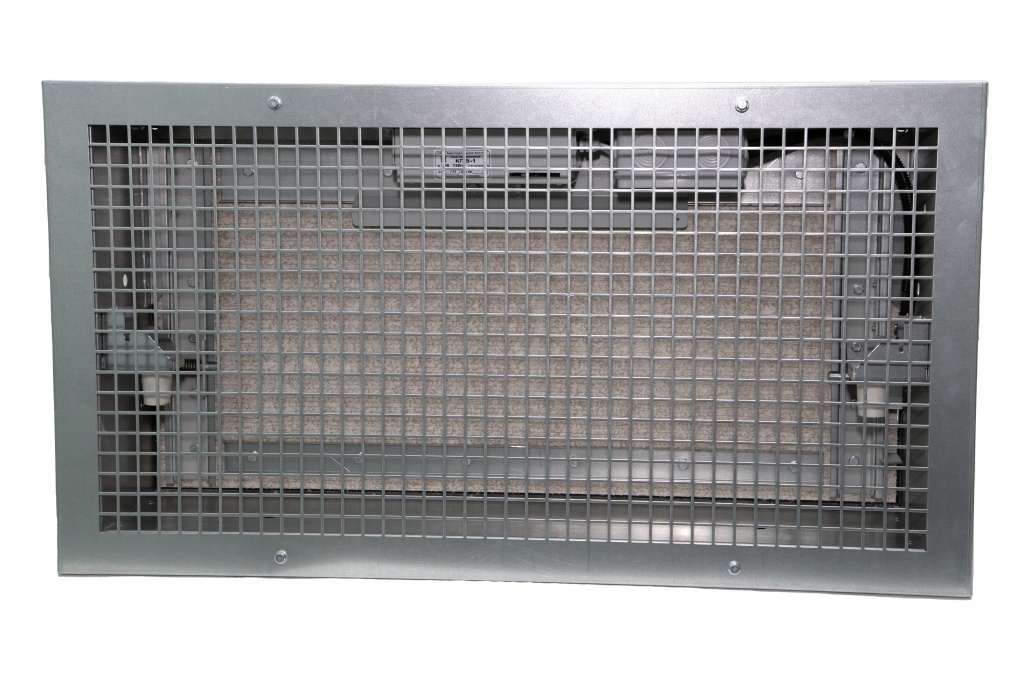

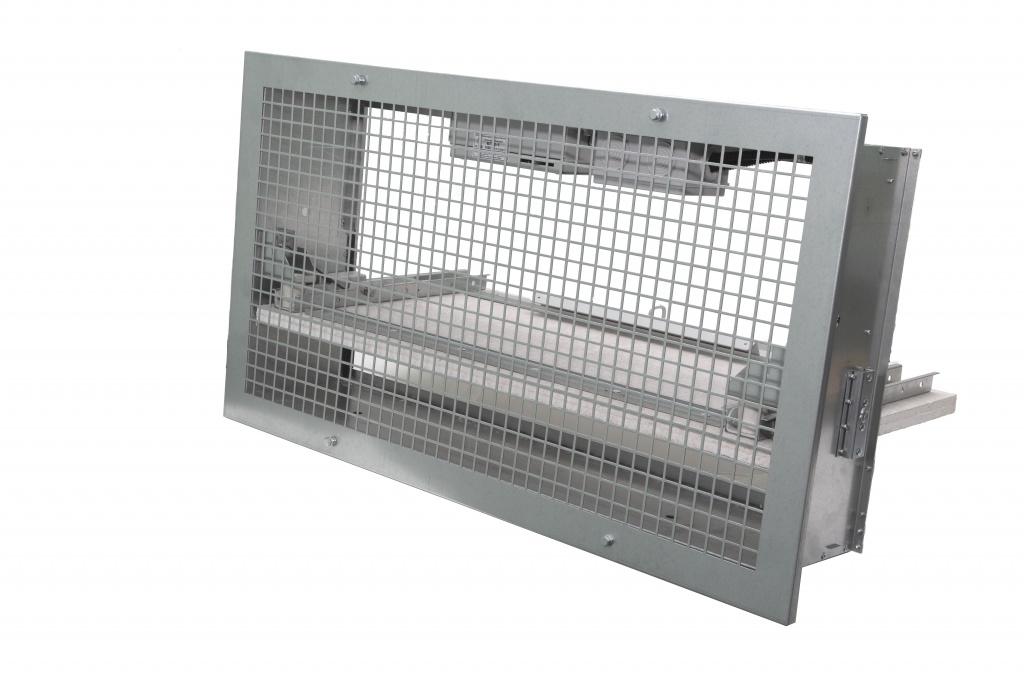

Клапан дымовой КПВ1

Клапан дымовой КПВ-1 предназначен для работы в составе систем противодымной защиты зданий и сооружений при удалении дыма из коридоров, холлов и помещений согласно ТКП 45-4.02-273-2012. Клапан устанавливают в проемах шахт дымоудаления, воздуховодах дымоудаления и приточной вентиляции.

Клапан не подлежит установке в помещениях категории А и Б по взрывопожарной опасности согласно ТКП 474-2013, и в местах отсоса взрывопожаро-опасных и агрессивных сред.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Напряжение управления:

• для клапанов  на 24 В – (21 – 28) В;
• для клапанов на 220 В – (165- 265) В, (50 ± 0,1) Гц;
• угол поворота заслонки - (90 ± 5) градусов;

Ток, потребляемый схемой управления клапана в режиме открывания (около 2 секунд) для клапанов на 24 В:

• при Uпит=24 В – 0,3А;
• для клапана на 220 В – 0,1А.

Примечание:  для секций из двух клапанов КПВ-1 значение токов потребления должно быть удвоено.

• клапаны имеют концевые выключатели положения заслонки: «закрыта», «открыта». Ток, через контакты выключателей не более 0,1 А, при напряжении не более 170 В постоянного тока.
• инерционность срабатывания клапана от момента подачи управляющего напряжения до полного открывания не более 2 с;
• интервал между повторными включениями клапана не менее 5 секунд;
• автоматически установленная длительность воздействия напряжения управления – (2,5 ± 0,5) с;
• диапазон рабочих температур от -30 до +40°С;
• габаритные размеры не более 740х945х180 мм;
• срок службы клапанов не менее 10 лет;
• по устойчивости к электромагнитным помехам клапан соответствует классу жесткости 2 по ГОСТ 30379.
