МК10 Монтажный комплект

Монтажные комплекты МК10-1, МК10-2, МК10-2-П необходимы подключения чувствительных элементов извещателя пожарного теплового максимального линейного адресного ИП104-1 «БОЛИД-термокабель» к блокам обработки.

Описание:

Монтажные комплекты представляют собой вспомогательное оборудование, предназначенное для обеспечения герметичного подключения чувствительного элемента в составе извещателя пожарного линейного теплового максимального адресного ИП104-1 «БОЛИД-термокабель».

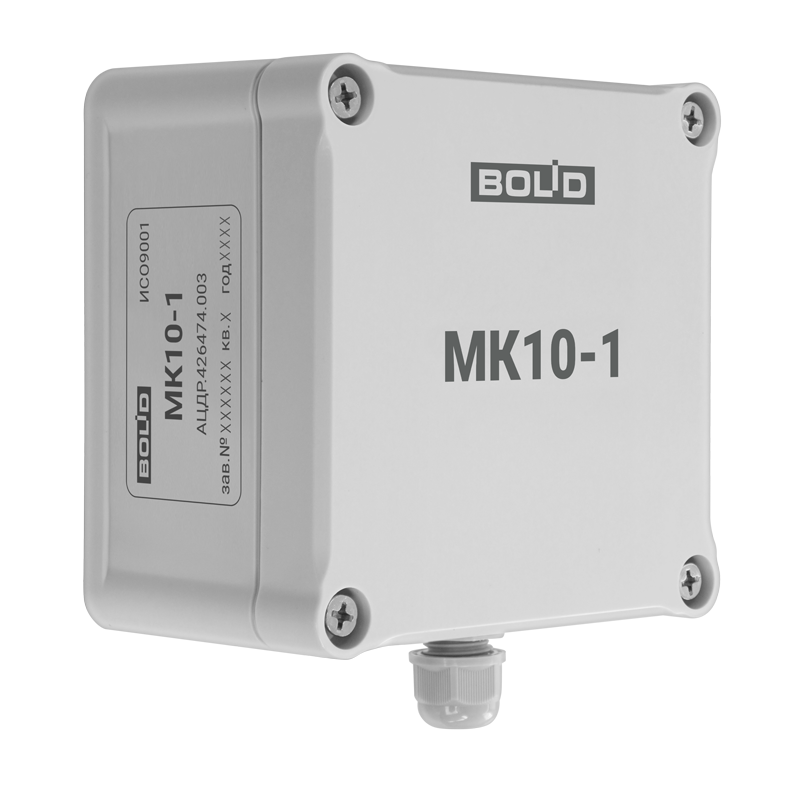

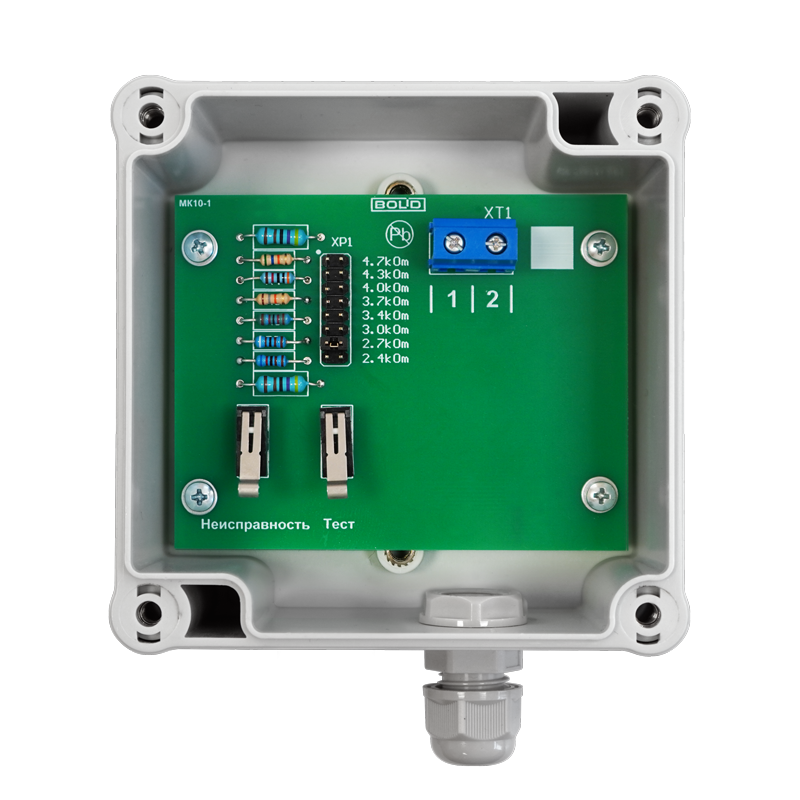

Монтажный комплект оконечный МК10-1 АЦДР.426474.003 предназначен для подключения к контролируемому чувствительному элементу в составе извещателя ИП104-1«БОЛИД-термокабель», представляет собой модуль с выбором необходимой величины оконечного сопротивления, обеспечивает проведение контроля и тестирования.

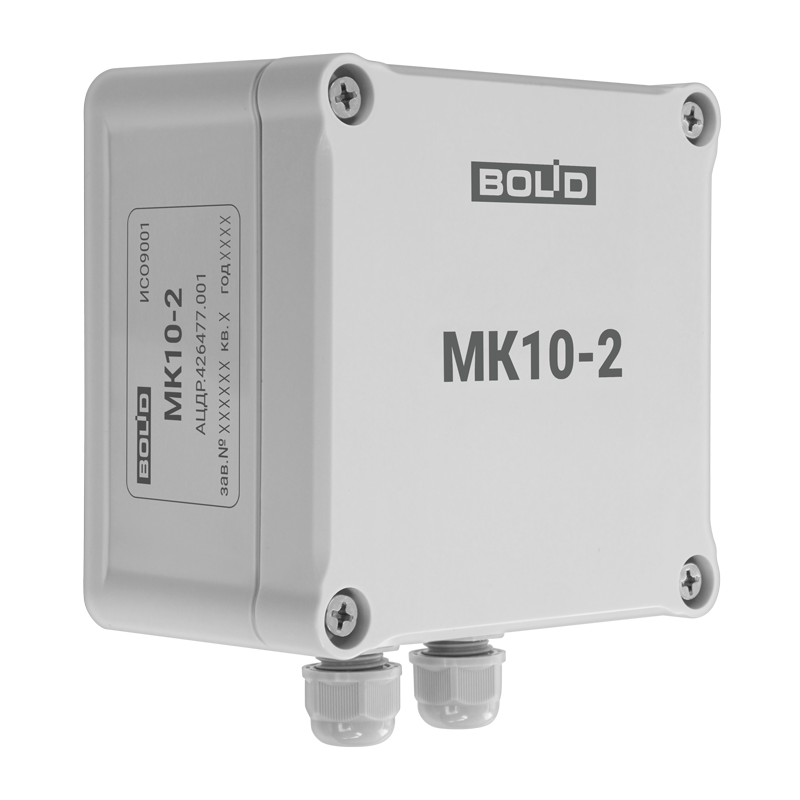

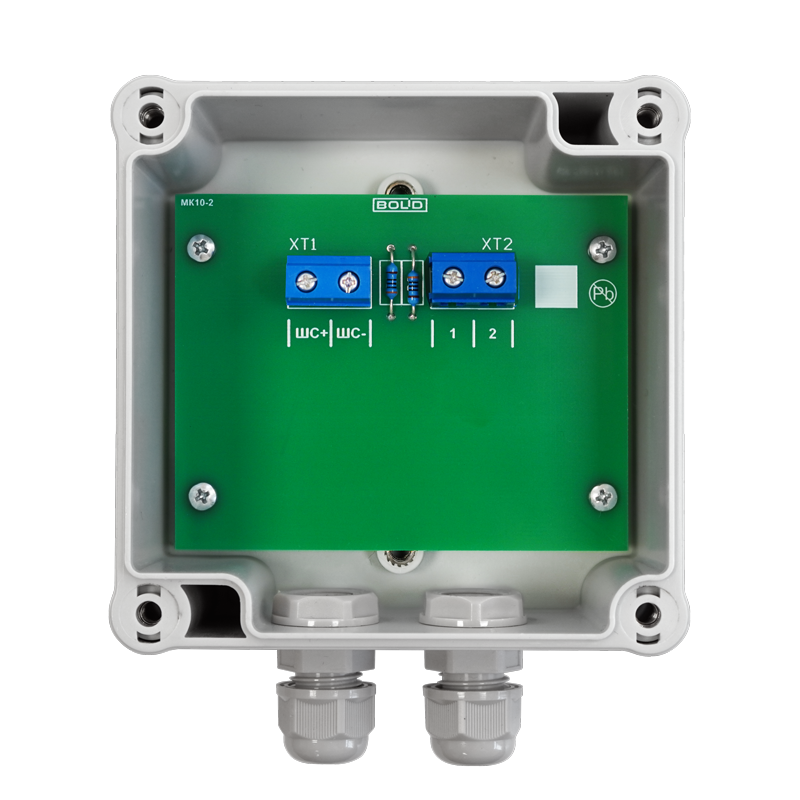

Монтажный комплект вводный МК10-2 АЦДР.426477.001 необходим для обеспечения герметичного подключения чувствительного элемента к блоку обработки посредством переходного кабеля. Коммутация между блоком обработки и МК10-2 осуществляется с помощью одножильного огнестойкого кабеля для систем противопожарной защиты с допустимым сечением жил: 0.5, 0.75 и 1.0 мм².

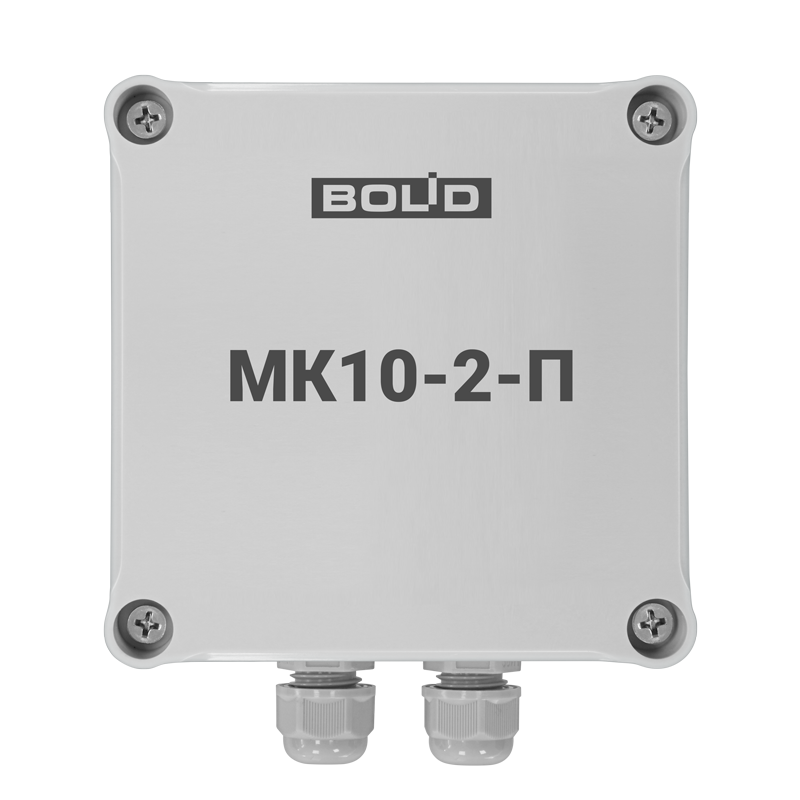

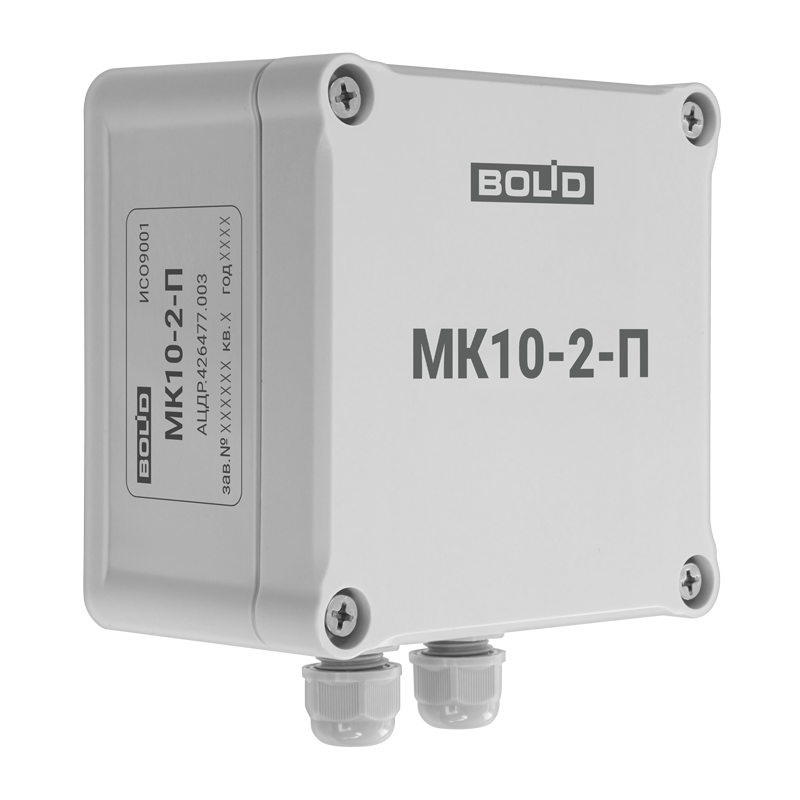

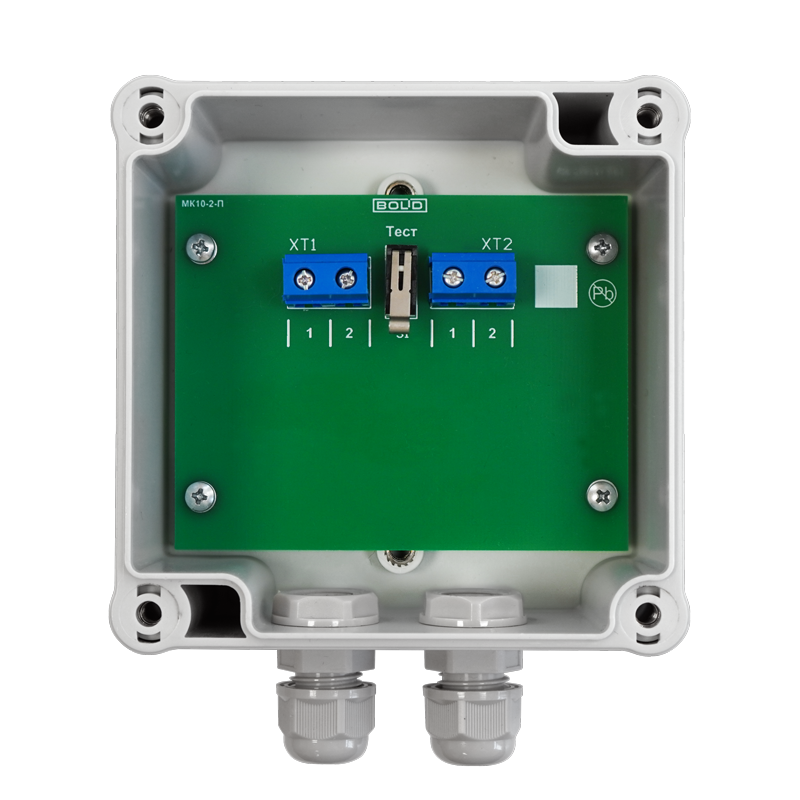

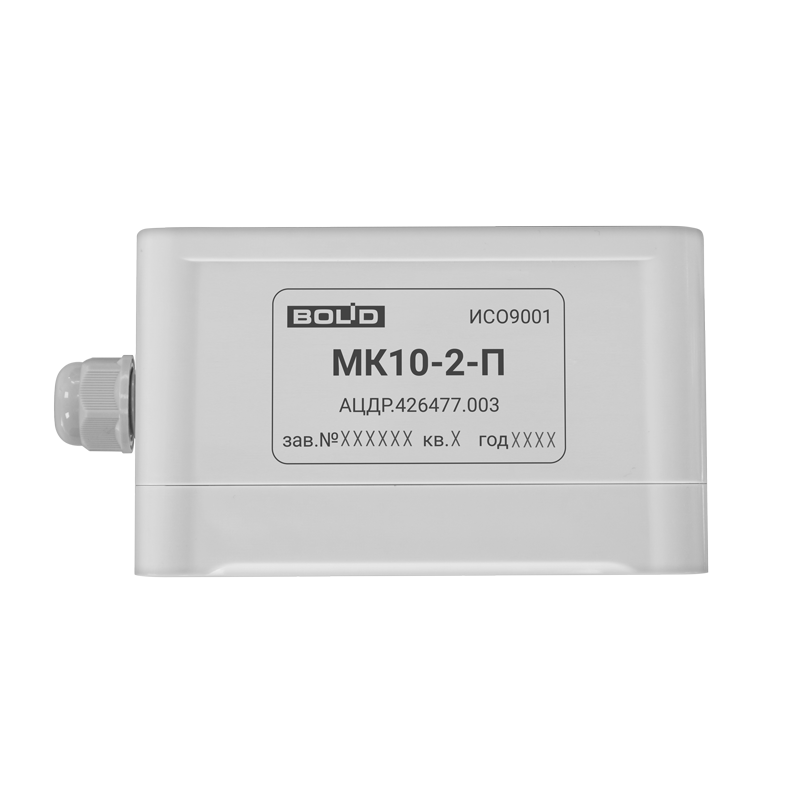

Монтажный комплект промежуточный МК10-2-П АЦДР.426477.003 предназначен для осуществления герметичного сращивания сегментов чувствительных элементов и (или) обеспечения соединения территориально разнесённых объектов защиты. Соединение между приборами МК10-2-П осуществляется с использованием одножильного огнестойкого кабеля для систем противопожарной защиты с допустимым сечением жил: 0.5, 0.75 и 1.0 мм².

Схема подключения 1.

Схема подключения 2.
