Назначение и функциональные возможности

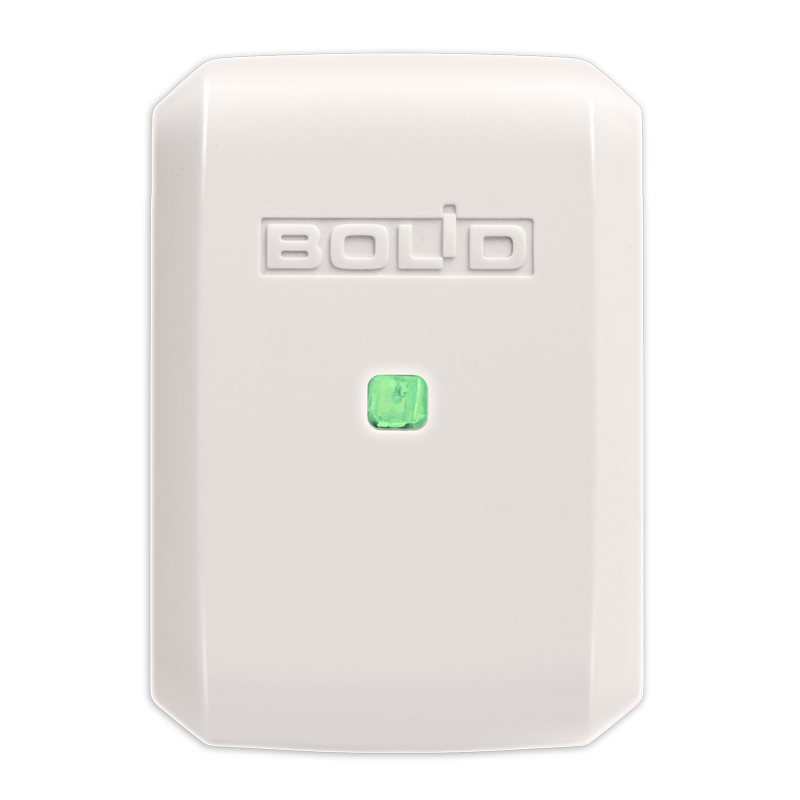

МП 24/5В — компактный модуль преобразователя напряжения, предназначенный для обеспечения стабильного электропитания 5 В постоянного тока для волоконно-оптических преобразователей Ethernet-FX-MM, Ethernet-FX-SM40, RS-FX-MM, RS-FX-SM40 и аналогичных устройств в составе ИСО «Орион». Модуль работает совместно с резервированными источниками питания типа РИП-12 и РИП-24.
Основные функции устройства включают фильтрацию высокочастотных помех, защиту от перегрузки и короткого замыкания, автоматическое восстановление работоспособности при переполюсовке или бросках входного напряжения, а также тепловую защиту контроллера. Миниатюрный корпус позволяет размещать модуль внутри запитываемого оборудования, обеспечивая компактность и удобство установки.
Предназначен для питания волоконно-оптических преобразователей типа Ethernet-FX-MM, Ethernet-FX-SM40, Ethernet-FX-SM40SA, Ethernet-FX-SM40SB, RS-FX-MM, RS-FX-SM40 и других устройств, требующих электропитания напряжением 5В постоянного тока при совместной работе с резервированными источниками питания РИП-12 и РИП-24 или им подобными.
Описание:
- Фильтрация входных и выходных высокочастотных шумов - возможность питания аппаратуры с чувствительными приемниками
- Защита с автоматическим восстановлением работоспособности:
- от перегрузок и коротких замыканий выхода
- от "переполюсовки" и бросков входного напряжения

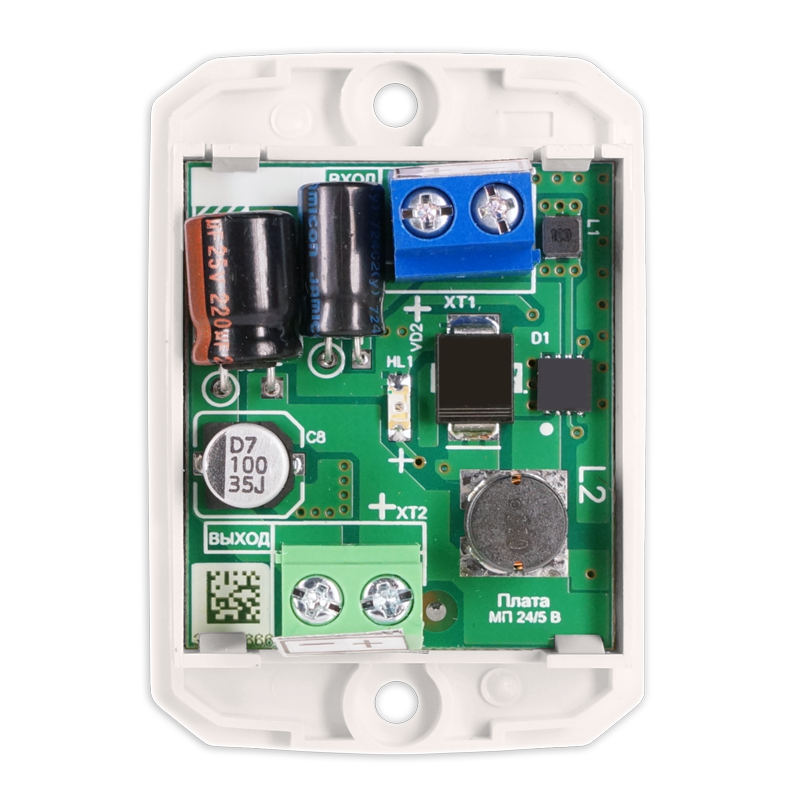

- Миниатюрный пластиковый корпус для размещения внутри запитываемого оборудования
- Тепловая защита контроллера питания
- Высокий КПД
Преимущества МП 24/5В
- Стабильное питание 5 В постоянного тока для волоконно-оптических преобразователей
- Фильтрация входных и выходных высокочастотных шумов
- Защита с автоматическим восстановлением: перегрузка, короткое замыкание, переполюсовка
- Миниатюрный пластиковый корпус для размещения внутри оборудования
- Высокий КПД и низкие потери энергии
- Тепловая защита для предотвращения перегрева
- Широкий диапазон входного напряжения 10…30 В
- Рабочий температурный диапазон -30…+50 °С
- Степень защиты IP41
Сферы применения и реальные проекты
Модуль МП 24/5В используется на объектах, где требуется надежное питание волоконно-оптических преобразователей и оборудования с чувствительными приемниками, например:
- Централизованные системы ИСО «Орион» на промышленных предприятиях и заводах
- Охранно-пожарные системы для банков и офисных центров
- Системы мониторинга и передачи данных на объектах транспортной и коммунальной инфраструктуры
- Волоконно-оптические линии связи на складских и логистических комплексах
Часто задаваемые вопросы
▶ Какое выходное напряжение у МП 24/5В?
Номинальное выходное напряжение составляет 5 В ±0.25 В постоянного тока.
▶ Какая максимальная нагрузка по току?
Круглосуточный ток нагрузки — до 0,8 А, кратковременно (до 2 минут) — до 1 А.
▶ Какие системы можно запитывать через модуль?
МП 24/5В подходит для всех волоконно-оптических преобразователей серии Ethernet-FX и RS-FX, требующих питания 5 В, включая резервированные линии РИП-12 и РИП-24.
▶ Как защищен модуль от переполюсовки?
Модуль имеет встроенную защиту с автоматическим восстановлением работоспособности при переполюсовке и бросках входного напряжения.
▶ Можно ли устанавливать модуль внутри оборудования?
Да, миниатюрный пластиковый корпус позволяет размещать МП 24/5В внутри запитываемых устройств.
▶ Какой диапазон входного напряжения поддерживается?
Входное напряжение может составлять от 10 до 30 В постоянного тока.
▶ Какой диапазон рабочих температур у модуля?
Модуль работает при температуре от -30 до +50 °С.
▶ Есть ли защита от перегрева?
Да, встроенная тепловая защита контроллера предотвращает перегрев модуля.
▶ Какой уровень защиты корпуса?
Степень защиты корпуса составляет IP41, что обеспечивает надежную эксплуатацию внутри оборудования.
▶ Какова масса и размеры модуля?
Габариты модуля — 55×38×20 мм, масса — 100 г, что облегчает установку внутри оборудования.
МП 24/5В — надежное и компактное решение для питания волоконно-оптических преобразователей и другой чувствительной аппаратуры в составе ИСО «Орион», обеспечивающее стабильность работы и защиту оборудования от перегрузок и помех.
