Охранные извещатели ИНС — принцип работы, виды, подключение и применение

Зачем нужны охранные извещатели

Одними из наиболее востребованных устройств являются извещатели ИНС — инфракрасные охранные датчики, предназначенные для обнаружения движения человека в контролируемой зоне. Такие устройства работают по принципу фиксации изменений инфракрасного излучения и позволяют быстро выявлять присутствие нарушителя. Благодаря высокой точности, надежности и низкому количеству ложных срабатываний ИНС широко используются как на небольших объектах, так и в профессиональных системах безопасности.

Современные датчики движения применяются в самых разных сферах:

• в квартирах и частных домах;
• в офисных и административных зданиях;
• на складах и логистических объектах;
• в магазинах и торговых помещениях;
• в банках и финансовых учреждениях;
• на промышленных и производственных объектах.

Правильно подобранные и установленные охранные извещатели позволяют не только своевременно обнаружить попытку проникновения, но и значительно повысить общий уровень безопасности объекта, минимизировать риски и обеспечить оперативную реакцию системы охраны.

Что такое охранный извещатель

Охранный извещатель — это устройство системы безопасности, предназначенное для обнаружения признаков проникновения, движения или других контролируемых событий в защищаемой зоне. Такие устройства являются ключевым элементом современных систем охранной сигнализации и обеспечивают автоматический контроль объекта в круглосуточном режиме.

Основная задача охранного извещателя заключается в своевременном обнаружении потенциальной угрозы и передаче сигнала тревоги на оборудование управления системой безопасности. Благодаря этому охрана, оператор или владелец объекта могут оперативно отреагировать на попытку проникновения или нарушение режима доступа.

2.1 Определение охранного извещателя

В зависимости от типа устройства охранные извещатели могут реагировать на движение человека, открытие дверей и окон, вибрацию, разбитие стекла, изменение температуры или другие факторы. Наиболее распространенными являются инфракрасные датчики движения, которые контролируют изменения теплового излучения в помещении.

Современные извещатели используются как в небольших частных системах безопасности, так и на крупных промышленных и коммерческих объектах с многоуровневой системой охраны.

2.2 Как работает охранный извещатель

Принцип работы охранного извещателя основан на постоянном контроле определенной зоны и анализе изменений в окружающей среде. В зависимости от типа устройства система фиксирует событие и автоматически формирует тревожный сигнал.

• Обнаружение события: Сенсор извещателя фиксирует движение, открытие, вибрацию или другое контролируемое воздействие.
• Формирование сигнала тревоги: После анализа полученной информации устройство определяет наличие угрозы и активирует тревожный режим.
• Передача сигнала на ППК/АПС: Информация передается на приемно-контрольный прибор (ППК) или систему автоматической сигнализации,
  после чего могут запускаться сирены, уведомления или передача сигнала на пульт охраны.

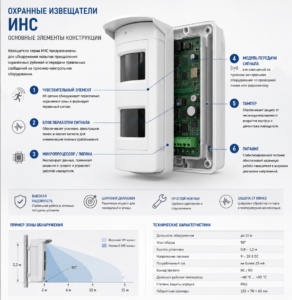

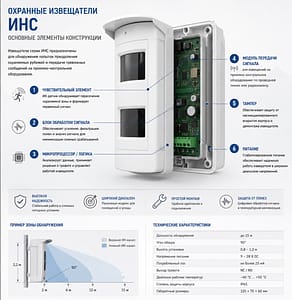

2.3 Основные элементы конструкции

Конструкция охранного извещателя включает несколько ключевых компонентов, обеспечивающих стабильную и точную работу устройства.

• Сенсор: Основной чувствительный элемент, фиксирующий изменения в зоне контроля.
• Электронный модуль: Выполняет обработку сигнала, анализирует данные и формирует команду тревоги.
• Корпус: Защищает внутренние компоненты устройства от механических повреждений и внешних воздействий.
• Линза Френеля: Используется в инфракрасных извещателях для формирования зон чувствительности и повышения точности обнаружения движения.
• Антисаботажная защита: Специальный механизм, предотвращающий попытки вскрытия, отключения или демонтажа извещателя.

Что такое ИНС и особенности данных извещателей

ИНС — это инфракрасный охранный извещатель, предназначенный для обнаружения движения человека в контролируемой зоне. Такие устройства относятся к наиболее распространенным элементам современных систем охранной сигнализации благодаря высокой эффективности, простоте эксплуатации и надежности работы.

Принцип действия ИНС основан на контроле изменений инфракрасного излучения в помещении. Когда человек перемещается в зоне обнаружения, датчик фиксирует изменение теплового фона и формирует сигнал тревоги. Именно поэтому подобные извещатели часто называют инфракрасными датчиками движения или PIR-датчиками.

Основные технические особенности ИНС

Современные извещатели ИНС оснащаются чувствительными сенсорами и цифровыми алгоритмами обработки сигнала, что позволяет эффективно обнаруживать движение и одновременно снижать вероятность ложных срабатываний.

• Высокая чувствительность: Датчик способен фиксировать перемещение человека даже при минимальном изменении теплового излучения.
• Контроль определенной зоны: Извещатель формирует зону обнаружения с заданным углом обзора и дальностью действия.
• Температурная компенсация: Позволяет устройству сохранять стабильную работу при изменении температуры окружающей среды.
• Цифровая обработка сигнала: Электронный модуль анализирует поступающие данные и отсекает помехи.

Почему ИНС применяются в охранных системах

Извещатели ИНС широко используются в системах безопасности благодаря способности быстро обнаруживать присутствие человека в контролируемом помещении. Такие устройства позволяют автоматически выявлять попытки проникновения и мгновенно передавать сигнал тревоги на приемно-контрольное оборудование или пульт охраны.

ИНС применяются как на небольших объектах, так и в составе комплексных систем безопасности крупных предприятий, складов, банков, офисных центров и промышленных объектов.

Чувствительность и зона обнаружения

Одной из ключевых характеристик инфракрасного извещателя является зона обнаружения. Она определяется конструкцией линзы Френеля, типом сенсора и настройками устройства. В зависимости от модели датчики могут контролировать узкие проходы, помещения большой площади или отдельные сектора объекта.

Большинство ИНС имеют широкий угол обзора и дальность обнаружения от нескольких метров до десятков метров, что позволяет эффективно защищать различные типы помещений.

Работа в составе охранной сигнализации

Инфракрасные извещатели работают совместно с приемно-контрольными приборами, GSM-сигнализациями, системами оповещения и другими элементами охранного комплекса. При обнаружении движения датчик формирует тревожный сигнал, после чего система может включать сирену, отправлять уведомление владельцу или передавать тревогу на пульт охраны.

Преимущества ИНС

• Высокая точность
  Современные сенсоры обеспечивают надежное обнаружение движения человека.
• Низкий процент ложных срабатываний
  Цифровая обработка сигнала позволяет эффективно фильтровать помехи.
• Надежность
  Извещатели рассчитаны на длительную непрерывную эксплуатацию.
• Адаптация под различные помещения
  Существуют модели для квартир, офисов, складов, коридоров и промышленных объектов.
• Совместимость с системами безопасности
  ИНС легко интегрируются в современные охранные комплексы и системы автоматизации.

Принцип работы охранных извещателей ИНС

Инфракрасные охранные извещатели ИНС работают по принципу пассивного контроля теплового излучения в помещении. Такие устройства не излучают собственный сигнал, а анализируют изменения инфракрасного фона в контролируемой зоне. Благодаря этому ИНС отличаются высокой энергоэффективностью, надежностью и стабильностью работы.

• Что такое пассивный ИК-контроль - Технология пассивного инфракрасного контроля (PIR) основана на регистрации теплового излучения объектов. Любой человек излучает инфракрасное тепло, и при перемещении в зоне действия извещателя происходит изменение тепловой картины, которое фиксируется сенсором устройства. Сам датчик при этом ничего не излучает, а только принимает и анализирует изменения инфракрасного потока, поэтому такие извещатели называют пассивными.

• Как охранный извещатель “видит” человека - Внутри извещателя установлен чувствительный пироприемник, реагирующий на изменение уровня инфракрасного излучения. Когда человек перемещается через зоны контроля датчика, сенсор фиксирует разницу температур между объектом и окружающей средой. Изменение теплового потока преобразуется в электрический сигнал, который затем обрабатывается электронным модулем устройства.

• Как работает линза Френеля: Одним из ключевых элементов конструкции ИНС является линза Френеля. Именно она формирует множество отдельных зон чувствительности и направляет инфракрасное излучение на пироприемник. Благодаря специальной структуре линза разделяет пространство на сектора контроля. При движении человека между этими секторами датчик фиксирует последовательные изменения теплового сигнала, что позволяет точно определять факт перемещения.

Этапы работы извещателя ИНС

• 1. Контроль зоны
  Извещатель непрерывно анализирует тепловую обстановку в зоне обнаружения.
• 2. Фиксация изменения инфракрасного излучения
  При появлении человека устройство регистрирует изменение теплового фона.
• 3. Анализ сигнала
  Электронный модуль оценивает параметры сигнала и определяет наличие движения.
• 4. Исключение помех
  Алгоритмы обработки отсеивают случайные воздействия, перепады температуры и внешние помехи.
• 5. Передача сигнала тревоги
  После подтверждения события извещатель отправляет сигнал на приемно-контрольный прибор или систему охраны.

Температурная компенсация

Современные ИНС оснащаются функцией температурной компенсации. Она необходима для стабильной работы извещателя в условиях изменения температуры окружающей среды.

Когда температура помещения приближается к температуре тела человека, чувствительность обычного датчика может снижаться. Система температурной компенсации автоматически корректирует параметры работы сенсора, сохраняя точность обнаружения.

Защита от ложных тревог

Одной из важнейших задач современных охранных извещателей является минимизация ложных срабатываний. Для этого применяются цифровые алгоритмы обработки сигнала, фильтрация помех и специальные технологии анализа движения. Многие модели ИНС дополнительно оснащаются защитой от воздействия света, сквозняков, электромагнитных помех и мелких животных, что значительно повышает надежность работы системы безопасности.

Виды охранных извещателей

Современные охранные извещатели различаются по принципу работы, способу установки и типу подключения. Это позволяет подбирать оборудование под конкретные условия эксплуатации, особенности объекта и требования системы безопасности.

Каждый тип извещателей имеет свои особенности, преимущества и область применения. Правильный выбор оборудования напрямую влияет на эффективность охраны объекта и стабильность работы всей системы сигнализации.

5.1 Виды охранных извещателей по принципу действия

• Инфракрасные извещатели

Наиболее распространенный тип датчиков движения.
Работают по принципу фиксации изменений инфракрасного излучения в контролируемой зоне.
Используются в квартирах, офисах, магазинах, складах и других помещениях.

• Ультразвуковые извещатели

Формируют ультразвуковые волны и анализируют их отражение от объектов.
При изменении отраженного сигнала система фиксирует движение.
Применяются преимущественно внутри помещений.

• Микроволновые извещатели

Работают на основе излучения электромагнитных волн сверхвысокой частоты.
Отличаются высокой чувствительностью и способны обнаруживать движение даже через тонкие перегородки.

• Комбинированные извещатели

Сочетают несколько технологий обнаружения, например инфракрасный и микроволновый контроль.
Такое решение значительно снижает вероятность ложных тревог и повышает надежность системы.

• Магнитоконтактные извещатели

Используются для контроля открытия дверей, окон, люков и ворот.
Срабатывают при размыкании магнитного контакта.

• Вибрационные извещатели

Реагируют на механические воздействия, удары и вибрации.
Применяются для защиты стен, сейфов, окон и других конструкций.

• Акустические извещатели

Предназначены для обнаружения звука разбития стекла.
Анализируют акустические колебания и формируют тревожный сигнал при характерном шуме разрушения.

5.2 Виды охранных извещателей по способу установки

• Настенные извещатели: Самый распространенный вариант монтажа. Устанавливаются на стенах и обеспечивают контроль определенного сектора помещения.
• Потолочные извещатели: Обеспечивают круговую или расширенную зону обзора. Часто применяются в помещениях большой площади.
• Уличные извещатели: Предназначены для наружной установки. Имеют повышенную защиту от влаги, пыли, температурных перепадов и атмосферных воздействий.
• Встраиваемые извещатели: Монтируются скрытым способом в элементы конструкции объекта, что позволяет сохранить интерьер и снизить заметность системы безопасности.

5.3 Виды охранных извещателей по типу подключения

• Проводные извещатели: Подключаются к системе сигнализации при помощи кабельных линий. Отличаются стабильностью связи и высокой надежностью.
• Беспроводные извещатели: Передают сигнал по радиоканалу. Удобны для объектов, где затруднен монтаж кабелей или требуется быстрое развертывание системы.
• Адресные извещатели: Каждый датчик имеет собственный адрес в системе, что позволяет точно определять место возникновения тревоги.
• Неадресные извещатели: Работают в составе шлейфовой системы без индивидуальной идентификации конкретного устройства.

Инфракрасные извещатели ИНС: устройство и особенности

Инфракрасные охранные извещатели ИНС относятся к наиболее распространенным устройствам систем безопасности. Их популярность обусловлена высокой точностью обнаружения движения, надежностью работы и возможностью применения на объектах различного назначения — от квартир и офисов до складских и промышленных помещений.

Основой работы таких устройств является PIR-технология (Passive Infrared), основанная на анализе изменений инфракрасного излучения в зоне контроля. Датчик фиксирует тепловое излучение человека и определяет его перемещение в охраняемой области.

PIR-технология и принцип работы

PIR-извещатели относятся к пассивным инфракрасным датчикам, так как они не излучают собственные сигналы, а только принимают и анализируют тепловое излучение окружающей среды.

Когда человек перемещается в зоне действия датчика, устройство фиксирует изменение инфракрасного фона и формирует тревожный сигнал. Благодаря такому принципу работы достигается высокая энергоэффективность и стабильность функционирования системы.

Пироприемник — основной чувствительный элемент

Центральным элементом инфракрасного извещателя является пироприемник. Именно он преобразует изменения теплового излучения в электрические сигналы, которые затем обрабатываются электронной схемой устройства. Современные пироприемники отличаются высокой чувствительностью, что позволяет обнаруживать даже небольшие перемещения человека в контролируемой зоне.

Оптическая система и линза Френеля

Для корректной работы ИНС используется специальная оптическая система, состоящая из линзы Френеля и набора зон чувствительности. Линза Френеля разделяет пространство на отдельные сектора контроля и направляет инфракрасное излучение на пироприемник. Когда человек пересекает несколько зон чувствительности, датчик фиксирует последовательное изменение теплового сигнала и определяет движение.

Зоны чувствительности и сектор обзора

Каждый извещатель имеет определенную диаграмму обнаружения, которая формирует сектор обзора устройства.
В зависимости от модели датчики могут контролировать:

• узкие проходы и коридоры;
• широкие помещения;
• помещения с высокой площадью;
• локальные зоны контроля.

Угол обзора и дальность обнаружения зависят от конструкции линзы, чувствительности сенсора и высоты установки датчика.

Дальность действия

Современные ИНС способны обнаруживать движение на расстоянии от нескольких метров до 15–20 метров и более. При этом важно учитывать особенности помещения, наличие препятствий и правильность монтажа извещателя.

Защита от животных

Многие современные модели оснащаются функцией защиты от домашних животных. Специальные алгоритмы обработки сигнала позволяют игнорировать движение небольших животных, снижая вероятность ложных тревог. Такие решения особенно востребованы в квартирах, частных домах и офисах, где постоянно находятся кошки или собаки.

Цифровая обработка сигнала

Современные инфракрасные извещатели используют цифровую обработку сигнала, которая позволяет анализировать характер движения и исключать случайные помехи.

Электронный модуль фильтрует перепады температуры, солнечные блики, воздушные потоки и другие внешние воздействия, повышая точность обнаружения и стабильность работы системы безопасности.

Основные характеристики ИНС

Где применяются охранные извещатели ИНС

Инфракрасные охранные извещатели ИНС применяются практически на всех типах объектов, где требуется надежное обнаружение движения и контроль несанкционированного проникновения. Благодаря универсальности и высокой точности они используются как в бытовых, так и в профессиональных системах безопасности.

Основные объекты применения:

• Квартиры — защита входных зон, коридоров и комнат в составе домашней сигнализации.
• Частные дома — контроль внутренних помещений и периметра здания.
• Офисы — защита кабинетов, серверных и рабочих зон вне рабочего времени.
• Магазины — контроль торговых залов и служебных помещений.
• Склады — мониторинг больших площадей хранения и проходов.
• Банки — комплексная защита кассовых и технических зон.
• Серверные — контроль доступа и фиксация проникновения в критически важные помещения.
• Производственные помещения — работа в сложных условиях с пылью и перепадами температуры.
• Коридоры и лестничные клетки — контроль перемещения между зонами объекта.

Внутреннее и наружное применение: внутренние извещатели используются в помещениях с контролируемыми условиями эксплуатации и обеспечивают высокую точность обнаружения движения, наружные модели имеют усиленную защиту от влаги, пыли, перепадов температуры и применяются для охраны периметра, фасадов и входных зон.

Как правильно выбрать охранный извещатель

Правильный выбор охранного извещателя напрямую влияет на эффективность всей системы безопасности. Ошибки на этапе подбора оборудования могут привести к ложным срабатываниям, появлению слепых зон или снижению надежности охраны объекта.

Основные критерии выбора:

• Площадь помещения — чем больше объект, тем выше должна быть дальность и угол обзора датчика.
• Высота установки — каждый извещатель имеет оптимальную монтажную высоту, от которой зависит точность работы.
• Наличие животных — для помещений с питомцами используются модели с функцией игнорирования животных.
• Температура — при перепадах температуры необходимы модели с температурной компенсацией.
• Влажность — для сложных условий применяются извещатели с повышенной защитой корпуса.
• Уровень помех — важно учитывать сквозняки, свет, вибрации и электромагнитные воздействия.
• Тип объекта — квартира, офис, склад или промышленный объект требуют разных решений.
• Антимаскинг — для объектов с повышенной безопасностью используются датчики с защитой от блокировки сенсора.

Ошибки при выборе: неправильный расчет зоны контроля, игнорирование условий эксплуатации, установка уличных моделей внутри помещений или наоборот, а также выбор датчика без учета наличия животных и уровня помех.

Грамотно подобранный извещатель обеспечивает стабильную работу системы безопасности и минимизирует риск ложных тревог, что особенно важно для профессиональных охранных систем.

Монтаж охранных извещателей

Правильный монтаж охранных извещателей ИНС напрямую влияет на точность обнаружения движения и стабильность работы всей системы безопасности. Даже качественное оборудование может работать некорректно при ошибках установки, поэтому важно соблюдать базовые правила размещения.

Где нельзя устанавливать извещатели:

• напротив окон, так как солнечный свет и перепады освещения могут вызывать ложные срабатывания;
• возле кондиционеров из-за постоянных потоков холодного или теплого воздуха;
• рядом с отопительными приборами, которые создают тепловые помехи;
• вблизи вентиляционных решеток и потоков воздуха, влияющих на инфракрасный фон.

Правильная установка охранных извещателей включает:

• высота монтажа — обычно 2,2–2,5 метра, в зависимости от модели и рекомендаций производителя;
• угол наклона — корректная ориентация зоны обнаружения для максимального покрытия помещения;
• зоны перекрытия — исключение «слепых зон» путем грамотного размещения нескольких датчиков;
• тестирование — обязательная проверка работы системы после установки и настройка чувствительности.

Типовые схемы размещения: чаще всего извещатели устанавливаются в углах помещений для максимального охвата пространства или на стенах напротив входных зон, что позволяет эффективно контролировать основные маршруты движения внутри объекта.

Подключение и интеграция в охранную систему

Охранные извещатели ИНС являются частью комплексных систем безопасности и могут работать в связке с различными устройствами охранной инфраструктуры. Их подключение и интеграция обеспечивают автоматическое реагирование на любые попытки проникновения и передачу сигнала тревоги в режиме реального времени.

Основные варианты подключения и интеграции:

• Подключение к ППК — извещатели подключаются к приемно-контрольному прибору, который обрабатывает сигналы и управляет системой сигнализации.
• Работа с GSM-сигнализацией — при срабатывании датчика система отправляет уведомления на телефон или пульт охраны через мобильную сеть.
• Интеграция в умный дом — современные ИНС могут быть включены в системы автоматизации зданий для расширенного контроля безопасности.
• Питание извещателей — может осуществляться от внешнего источника питания или через шлейф охранной системы в зависимости от типа оборудования.
• Резервирование питания — использование аккумуляторов или резервных источников позволяет сохранять работоспособность системы при отключении электричества.

Грамотная интеграция охранных извещателей в систему безопасности обеспечивает стабильную работу, быструю реакцию на угрозы и высокую надежность всей охранной инфраструктуры объекта.

Обслуживание охранных извещателей

Регулярное техническое обслуживание охранных извещателей ИНС является обязательным условием их стабильной и корректной работы. Даже при использовании качественного оборудования со временем возможно снижение чувствительности, загрязнение оптических элементов или влияние внешних факторов, поэтому система требует периодической проверки.

Основные процедуры обслуживания включают:

• Проверка чувствительности — тестирование зоны обнаружения и корректности срабатывания датчика при движении в контролируемой области.
• Очистка линз — удаление пыли и загрязнений с оптических элементов, которые могут снижать точность обнаружения.
• Тест тревоги — имитация срабатывания для проверки передачи сигнала на приемно-контрольный прибор.
• Проверка питания — контроль напряжения и состояния источников питания, включая резервные аккумуляторы.

Периодичность технического обслуживания: в большинстве случаев рекомендуется проводить плановую проверку системы не реже одного раза в 6 месяцев, а на объектах с повышенными требованиями безопасности — ежеквартально. Также внеплановое обслуживание проводится после срабатывания системы или при изменении условий эксплуатации.

Требования и нормативы в Республике Беларусь

Проектирование, монтаж и эксплуатация охранных извещателей ИНС в Республике Беларусь регулируются действующими техническими нормативными правовыми актами (ТНПА), а также требованиями в области пожарной и охранной безопасности. Все системы должны соответствовать установленным стандартам, обеспечивающим надежность и безопасность объектов.

Основные нормативные требования включают:

• ТКП (технические кодексы практики) — определяют правила проектирования, монтажа и эксплуатации систем охранной сигнализации и технических средств охраны.
• Нормы пожарной и охранной сигнализации — регламентируют требования к построению систем безопасности, их функциональности и взаимодействию оборудования.
• Требования к монтажу — включают правила размещения извещателей, высоту установки, зоны контроля и условия эксплуатации в зависимости от типа объекта.
• Сертификация оборудования — все применяемые извещатели и компоненты системы должны иметь подтверждение соответствия требованиям безопасности Республики Беларусь.

Соблюдение нормативной базы Республики Беларусь является обязательным при проектировании и внедрении охранных систем. Это гарантирует не только корректную работу оборудования, но и соответствие требованиям надзорных органов и стандартов безопасности объектов различного назначения.

Преимущества современных ИНС

Современные инфракрасные охранные извещатели ИНС являются одним из наиболее эффективных решений в системах безопасности благодаря сочетанию точности, надежности и удобства эксплуатации. Они широко применяются как в бытовых, так и в профессиональных охранных системах.

Основные преимущества ИНС:

• Компактность — небольшие размеры позволяют устанавливать датчики в любых типах помещений без нарушения интерьера.
• Энергоэффективность — низкое энергопотребление обеспечивает длительную работу в составе системы безопасности.
• Высокая точность — точное обнаружение движения человека в контролируемой зоне.
• Цифровая обработка — интеллектуальные алгоритмы анализа сигнала повышают стабильность работы.
• Устойчивость к помехам — снижение влияния света, температуры и внешних факторов.
• Защита от животных — возможность игнорирования движения домашних питомцев.
• Надежность — стабильная работа в течение длительного времени без потери характеристик.

Сравнение ИНС с другими типами извещателей

Для правильного выбора оборудования важно понимать различия между основными типами охранных извещателей. Каждый тип имеет свои особенности, преимущества и ограничения, а также область применения в системах безопасности.

Часто задаваемые вопросы (FAQ)
