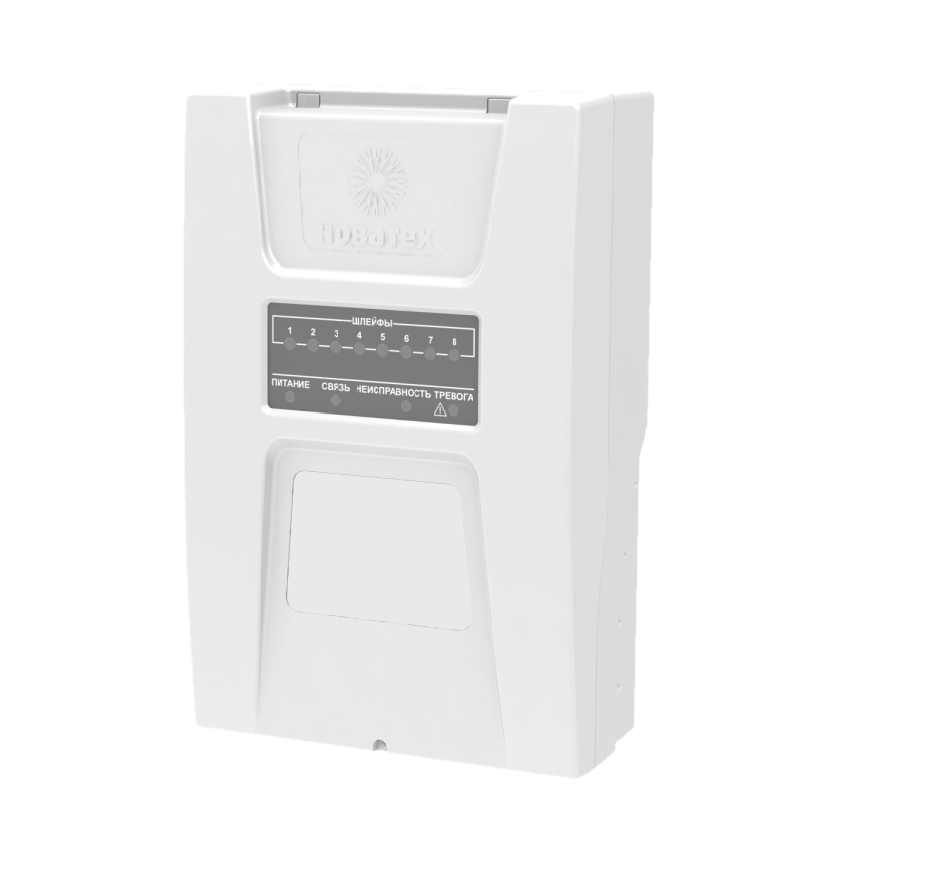

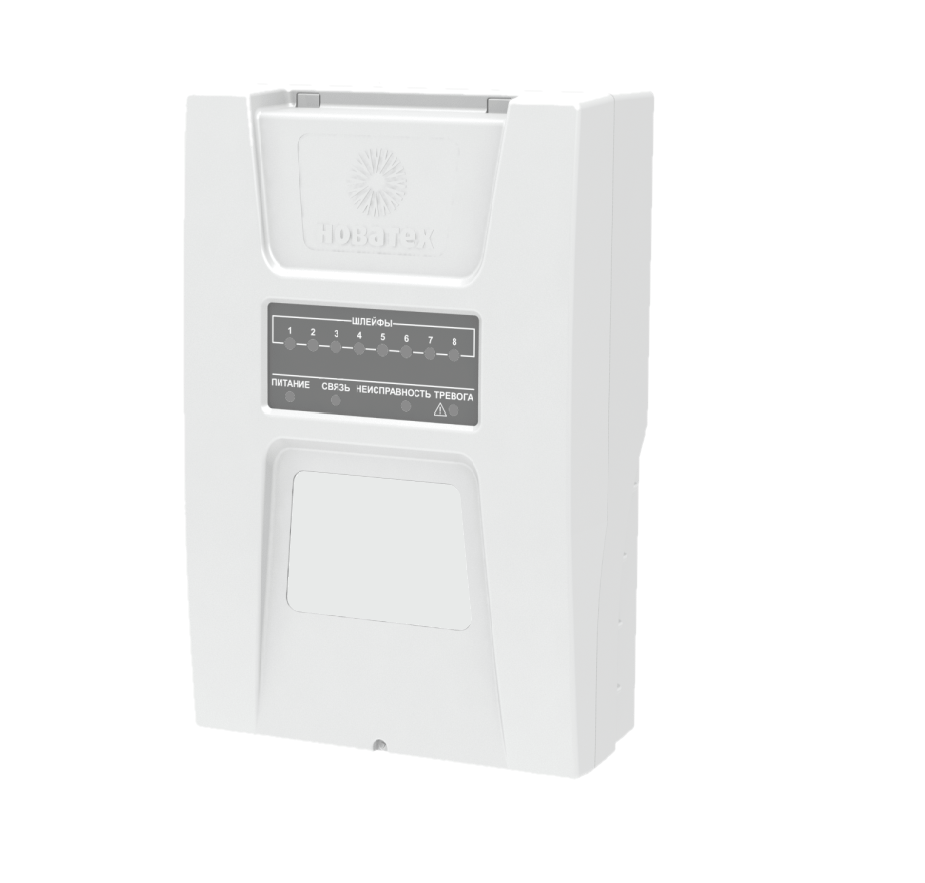

Приборы предназначены для контроля состояния шлейфов охранной и (или) тревожной сигнализации с
соответствующей индикацией состояния на лицевой панели и выдачи сигналов управления на светозвуковой
оповещатель и ПЦН.
Приборы предназначены:
- для работы в автономном режиме (без подключения к ПЦН);
- для работы в составе СПИ «Новатех-РДО» путём передачи информации по каналам Ethernet (ПКО-8)
и сотовой связи;
- для передачи SMS на мобильные телефоны.
Область применения приборов: системы охранно-тревожной сигнализации и управление контролем до-
ступа, а также системы с совмещением функций вышеперечисленных систем. Приборы применяются для
автономной и централизованной охраны от несанкционированных проникновений на таких объектах, как
квартиры граждан, офисы, магазины и другие административные и производственные помещения.
Приборы предназначены для установки внутри охраняемого объекта и рассчитаны на круглосуточный ре-
жим работы. Конструкция прибора не предусматривает его использование в условиях воздействия агрессив-
ных сред, пыли, а также в пожароопасных помещениях.
Приборы обеспечивают:
- автономную работу без передачи сообщений;
- работу с СПИ «Новатех-РДО» по каналам Ethernet 10Base-T/100Base-TX (ПКО-8) и
GPRS/UMTS/LTE/NB-IoT (в зависимости от исполнения установленной в прибор платы передачи извещения
МПИ (далее – МПИ) в соответствии с таблицей 1);
Таблица 1 – Варианты исполнения МПИ
Наименование Канал связи Управление с телефона и отправка SMS
МПИ-1 GPRS/UMTS Есть
МПИ-2, МПИ-3 GPRS/UMTS/LTE Есть
МПИ-Н NB-IoT (два активных канала) Нет
- контроль 8 шлейфов охранной и тревожной сигнализации;
- определение четырёх состояний шлейфа:
«Обрыв», «Короткое замыкание», «Норма», «Срабатывание».
- разбиение в произвольном порядке шлейфов на 8 зон постановки/снятия;
- подключение до 4 УД (считывателей), с раздельной индикацией состояния каждой зоны;
- подключение СЗО;
- подключение 1 кнопки подтверждения снятия с охраны;
- индикацию состояния прибора (светодиоды на передней панели прибора, светодиоды устройства до-
ступа, встроенный зуммер):
− световую и звуковую индикацию неисправностей в приборе (отсутствие 230 В, разряд АКБ, неисправ-
ность в шлейфах, вскрытие прибора);
− отображение состояния прибора: «На охране», «Тревога», «Неисправность»;
− отображение наличия обмена данными с ПЦН;
- автовосстановление состояния ШС («На охране», «Снято») при пропадании и восстановлении пита-
ния прибора;
- контроль вскрытия корпуса прибора;
- постановку/снятие с охраны при помощи электронных ключей iButton, в т.ч. с защитой от копирования
типа DS1961S;
-программирование ключей iButton «Хозяин», «ГЗ», «Монтер», «Обход»;
- функцию контроля персонала при работе в составе СПИ «Новатех-РДО»;
- выход питания внешних устройств;
- контроль состояния сетевого питания и АКБ, автоматический заряд батареи;
- автоматический переход на работу от резервного источника питания, в случае отключения напряже-
ния сети 230 В, и обратно без выдачи тревожных извещений.
- Прибор позволяет подключать к ШС следующие типы извещателей:
− тревожные кнопки с нормально замкнутыми или нормально разомкнутыми контактами;
− охранные извещатели с нормально замкнутыми или нормально разомкнутыми контактами.
- Приборы программируются с ПЭВМ с помощью адаптера программирования АП-USB (не входит в
комплект поставки).
