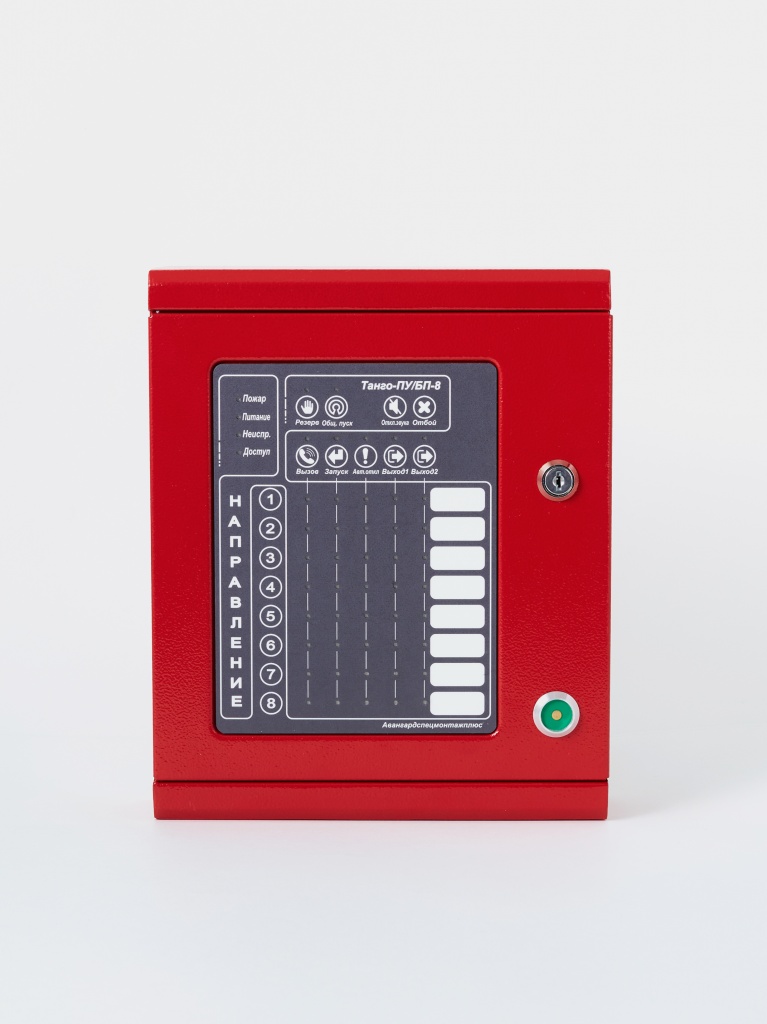

Танго-ПУ/БП-8 Прибор управления базовый блок

Танго-ПУ/БП-8 Прибор управления базовый блок

• Прибор пожарный управления «Танго» (в дальнейшем ППУ) предназначен для построения зональных систем управления оповещением и эвакуацией. ППУ реализован по модульному принципу на основе распределенных узлов и предназначен для построения систем управления оповещением и эвакуацией относительно больших объектов, в основном 4-го и 5-го типа, а также для объектов с системами оповещения 3-го типа, имеющими большое количество зон. Может использоваться для управления оповещением и эвакуацией как в пределах одного здания, так и для объектов, состоящих из комплекса зданий. Минимальное число зон оповещения - 2, максимальное - 32. Питание ППУ осуществляется от внешнего источника питания номинальным напряжением 24В.



  ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ППУ

•  ППУ построен по модульному принципу. Максимальное количество независимых зон оповещения - до 32-х , независимых выходов управления - до 64;
•  Запуск ППУ автоматический (от ППКП) или ручной. Имеется возможность ручного включения любого выхода управления или любой группы выходов, отключения автоматического запуска любой зоны;
•  ППУ обеспечивает:
  - управление речевыми, светозвуковыми, световыми, комбинированными оповещателями и указателями;
  - управление лампами аварийного освещения и устройствами разблокировки замков аварийных выходов;
  - контроль входных, выходных линий и линий связи;
  - контроль вскрытия корпуса ППУ;
  - контроль удаленных источников питания;
•  ППУ осуществляет запись, хранение и воспроизведение спецтекстов (фонограмм) посредством речевых оповещателей;
•  ППУ автоматически воспроизводит несколько фонограмм, каждая из которых может находиться в своем зональном коммутаторе;
•  ППУ обеспечивает передачу и нормирование звуковых сигналов от микрофона и других внешних источников на речевые оповещатели;
•  К ППУ возможно подключение до 4-х удалённых микрофонных консолей; до 5 вызывных устройств на каждую зону (до 10 на зональный коммутатор);
•  ППУ имеет возможность передавать звуковые сигналы от микрофона и других внешних источников на любое из 64-х направлений оповещения;
•  В ППУ предусмотрена возможность активации до 4-х дополнительных фонограмм в каждой консоли;
•  ППУ обеспечивает двухстороннюю связь зон оповещения с диспетчерской;
•  ППУ имеет возможность программирования:
  - времени задержки включения всех выходов управления;
  - дополнительных вариантов эвакуации;
  - резервных вариантов эвакуации;
•  ППУ автоматически определяет зону вызова;
•  ППУ допускается использовать для диспетчерских передач и озвучивания.

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИ

•  Номинальное напряжение питания – 24 В;
•  Диапазон напряжения питания – (18-28) В;
•  Максимальный потребляемый ток в дежурном режиме: - 60мА;
•  Максимальный потребляемый ток в режиме управления нагрузками и передачи речевого сигнала, не более:- 80мА;
•  Связь с элементами системы – цифровая линия, интерфейс RS-485;
•  Максимальная длина линии интерфейса RS-485 без использования ретрансляторов (усилителей) - 3500 м;
•  Скорость обмена данными по линии связи - 4800 бит/с;
•  Габаритные размеры не более – 375*250*75мм;
•  Масса не более - 2кг;
•  Диапазон рабочих температур от 0 до +40С;
•  Срок службы, не менее - 10 лет;
•  Средняя наработка на отказ, не менее - 20000 ч;
•  Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
•  Степень защиты, обеспечиваемая оболочкой - IP20 по ГОСТ 14254;
•  Степень жесткости по устойчивости к воздействию электромагнитных помех по –2;
•  Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ12997;
•  Содержание драгоценных металлов - не содержит.
