RS-FX-SM40 Преобразователи волоконно-оптические
RS-FX-SM40 — высоконадежный преобразователь для передачи данных по одномодовому оптическому волокну. Предназначен для работы в составе систем ИСО «Орион» и других промышленных систем, где требуется стабильная связь на больших расстояниях до 40 км. Использует два волокна: одно для передачи, второе для приема сигнала.
описание :

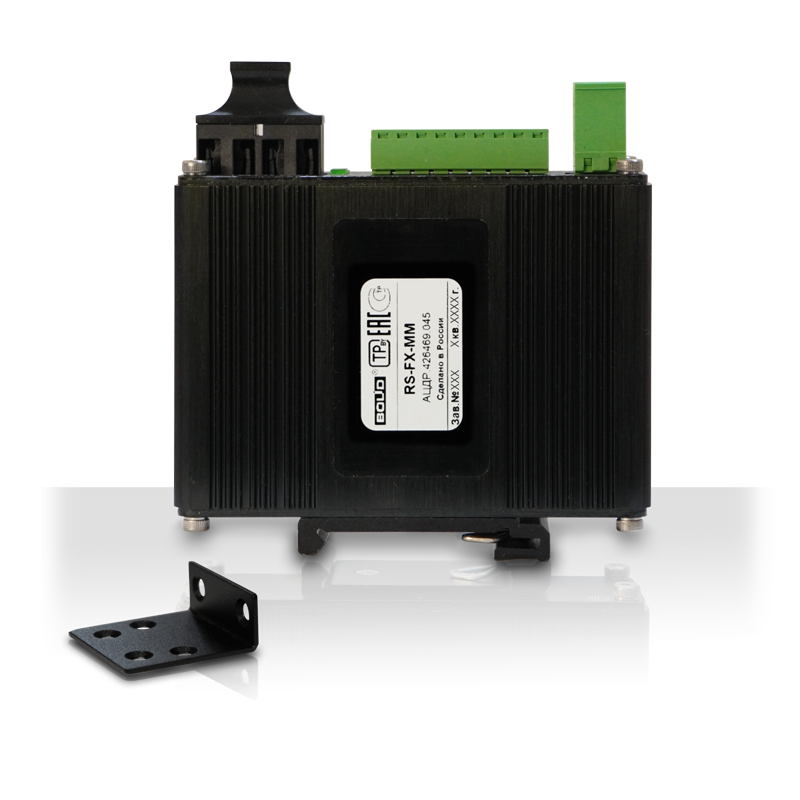

- "RS-FX-MM" предназначен для использования с многомодовым оптическим волокном. Длина оптической линии до 2 км, используются два волокна – одно для приема, второе для передачи
- "RS-FX-SM40" предназначен для использования с одномодовым оптическим волокном. Длина оптической линии до 40 км, используются два волокна – одно для приема, второе для передачи
- Не требуют настройки
- Не вносят задержек в обмен по интерфейсам
Назначение и функциональные возможности
RS-FX-SM40 обеспечивает прямую интеграцию интерфейсов RS-485 и других цифровых линий с одномодовыми оптическими кабелями. Устройство не требует настройки, не вносит задержек в обмен данными, поддерживает линию длиной до 40 км с волокном 9/125 мкм. Применяется для передачи данных между контроллерами и приборами на больших удалениях, где использование медного кабеля невозможно или небезопасно.

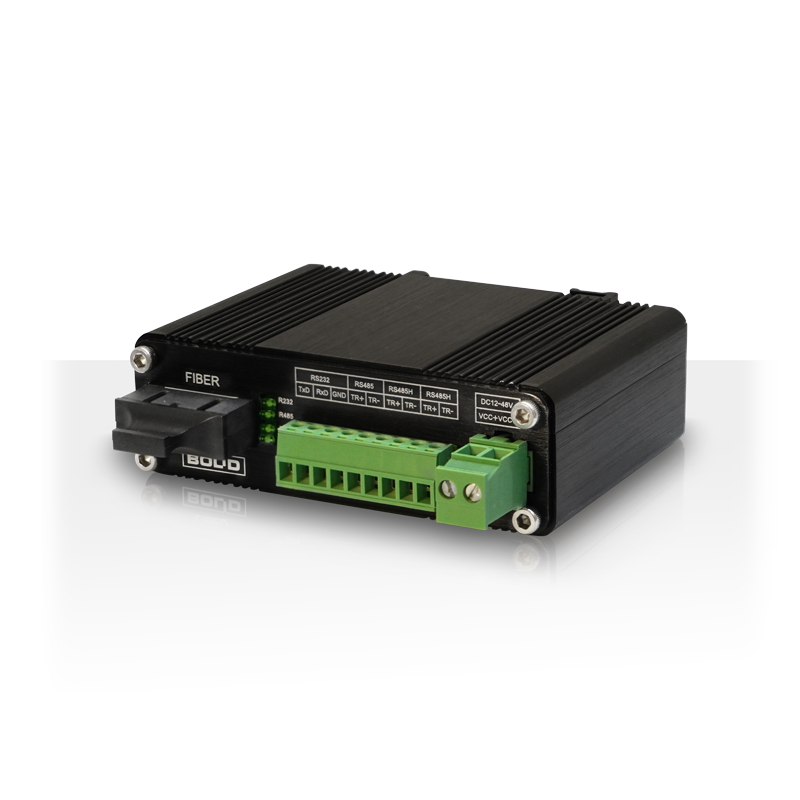

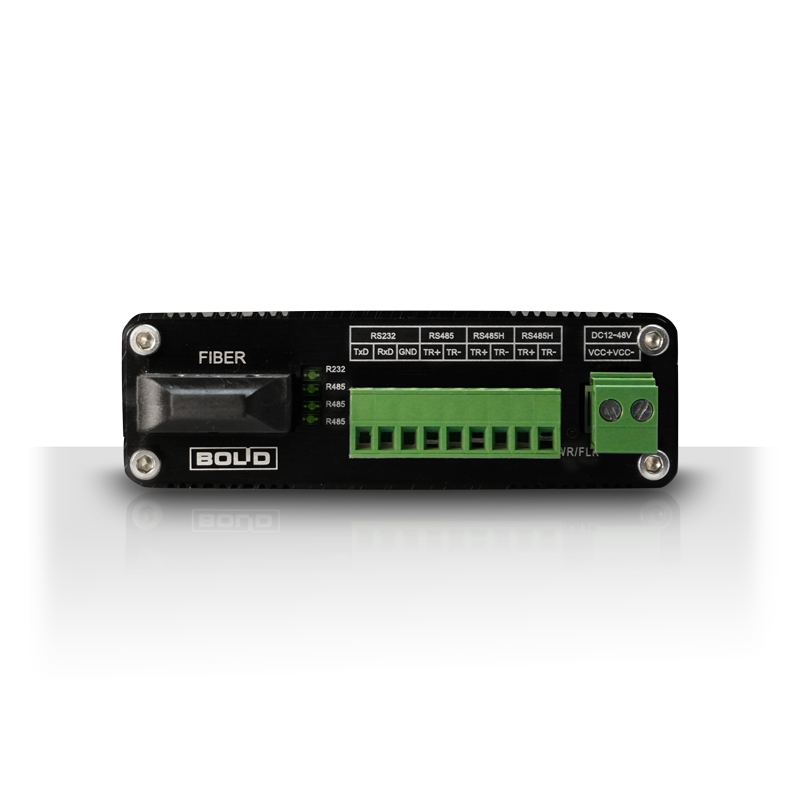

Блок оснащен SC/PC разъемами, питанием 12–48 В, потребляемым током до 800 мА, имеет степень защиты IP20 и поддерживает эксплуатацию при температуре от -30°С до +55°С. Компактные размеры (115×105×30 мм) и масса 0,3 кг обеспечивают удобство монтажа в шкафах и на стеновых панелях.
Часто задаваемые вопросы
▶ Для чего предназначен RS-FX-SM40?
RS-FX-SM40 используется для передачи данных по одномодовому оптическому волокну на расстояния до 40 км без задержек и потерь сигнала.
▶ Какие волоконные линии поддерживает RS-FX-SM40?
Поддерживается одномодовое волокно 9/125 мкм с использованием двух волокон — одно для передачи, другое для приема данных.
▶ Какая длина линии передачи данных возможна?
Максимальная длина линии составляет 40 км при использовании одномодового волокна.
▶ Как осуществляется питание устройства?
Блок питается от внешнего источника постоянного тока напряжением 12–48 В с потребляемым током до 800 мА.
▶ Какая рабочая температура и степень защиты у RS-FX-SM40?
Рабочий диапазон температур от -30°С до +55°С, степень защиты IP20.
▶ Какие разъемы используются для подключения волокна?
Используются стандартные SC/PC разъемы для надежного подключения одномодового кабеля.
Преимущества RS-FX-SM40
- Передача данных на расстояние до 40 км по одномодовому волокну;
- Отсутствие задержек при передаче по интерфейсам;
- Простота установки — не требует настройки;
- SC/PC разъемы для надежного подключения кабеля;
- Работа в широком диапазоне температур -30…+55°С;
- Компактные размеры и малый вес 0,3 кг;
- Питание от 12 до 48 В для гибкости подключения.
Область применения
RS-FX-SM40 применяется в промышленных и коммерческих системах пожарной и охранной сигнализации, телеметрии и системах автоматизации для безопасной передачи данных на большие расстояния. Используется в составе систем ИСО «Орион», а также в любых системах, требующих надежной передачи сигнала по одномодовому волокну с минимальной задержкой.
