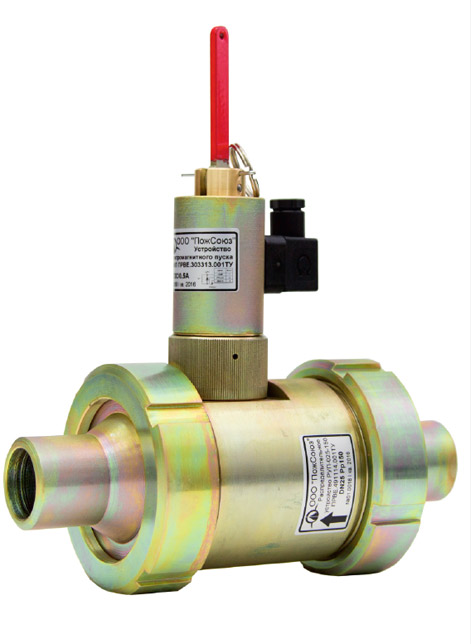

РУП Распределительное устройство
Предназначено для пропуска газового огнетушащего вещества (ГОТВ) в определенный магистральный трубопровод автоматической установки газового пожаротушения по направлениям подачи в один из нескольких защищаемых объектов.
Возможна параллельная установка двух и более РУ на одно направление подачи. Положение РУП в пространстве - произвольное. Устройства являются восстанавливаемыми, обслуживаемыми техническими изделиями и соответствуют климатическому исполнению «0» категории размещения 4 по ГОСТ 15150, в диапазоне температур от минус +20°С до +50 °С. Распределительное устройство имеет аксиальное расположение патрубков, что уменьшает эквивалентную длину.
Способ пуска устройства - электрический (с применением электромагнита) с ручным. Также возможен пневмозапуск, если на направление необходима установка двух параллельно соединенных РУП. Срабатывание первой РУП осуществляется электромагнитом либо ручным способом, последующая РУП запускается пневматическим способом.
Возможно применение распределительных устройств для подачи смеси С02 и воды.
Рабочие среды: все виды ГОТВ, разрешенные к применению.
Преимущество оборудования ПожСоюз
Распределительное устройство производства ООО «ПожСоюз», имеет аксиальное расположение входного и выходного патрубков, что заметно уменьшает эквивалентную длину устройства и упрощает проход рабочей среды, а следовательно, при гидравлическом расчете уменьшается количество подаваемого ГОТВ. Такая конструкция, уменьшает вес изделия, что удешевляет его стоимость и сокращает сроки изготовления. Это также существенно упрощает монтаж РУП на объекте. Заглушки выходного и входного патрубков РУП выполнены одного типоразмера. Конструкция РУП позволяет поставлять переменные переходные патрубки отличных от стандартного исполнения. Наше РУП - одно из не многих устройств на рынке с выходом для пневмоуправления последующими устройствами на одном направлении. Конструкция устройства запатентована.
Характеристики:
| Наименование показателя | РУП-025-150 491114.001 | РУП-032-150 491114.002 | РУП-050-150 491114.003 | РУП-065-150 491124.001 | РУП-080-150 491124.002 | РУП-100-150 491124.003 | РУП-150-100 491124.004 |
| 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 |
| 1. Диаметр условного прохода, мм | 25 | 32 | 50 | 65 | 80 | 100 | 150 |
| 2. Рабочее (максимально допустимое) давление, МПа(кгс/см2) | 14,7 (150) | 9,8(100) |
| 3. Минимальное давление на входе, МПа (кгс/см2), не менее | 0,29(3) | 0,49(5) |
| 4. Пробное давление, МПа (кгс/см2) | 22,05(225) | 14,7 (150) |
| 5. Параметры пускового импульса в цепи электромагнита: | | | | | | | |
| - напряжение постоянного тока, В | 24+2,4 |
| - сила тока, А, не более | 0.5 |
| - длительность импульса, с, не менее | 1 |
| 6. Усилие на рукоятке при ручном пуске, Н, не более | 100 |
| 7. Эквивалентная длина, м, не более | 2.1 | 2.7 | 4.8 | 5 | 5.3 | 6 | 8.0 |
| 8. Наружный диаметр и толщина стенки входного и выходного патрубков, мм | 35х5 | 42х5 | 66х8 | 81х8 | 96х8 | 120х10 | 168x9 |
| 9.Внутренний диаметр патрубка, мм | 25 | 32 | 50 | 65 | 80 | 100 | 150 |
| 10. Материал входного и выходного патрубков | Сталь 20 |
| 11. Ток контроля цепи электромагнита, А, не более | 0.05 |
| 12. Габаритные размеры, мм | См. рисунок А1 | | | | | | |
| А | 230 | 230 | 265 | 282 | 305 | 336 | 484 |
| Б | 275 | 275 | 305 | 301 | 350 | 350 | 500 |
| В | Æ110 | Æ110 | Æ142 | Æ152 | Æ190 | Æ220 | Æ295 |
| Расстояние между устройствами, мм, не менее | 200 | 200 | 220 | 250 | 290 | 320 | 395 |
