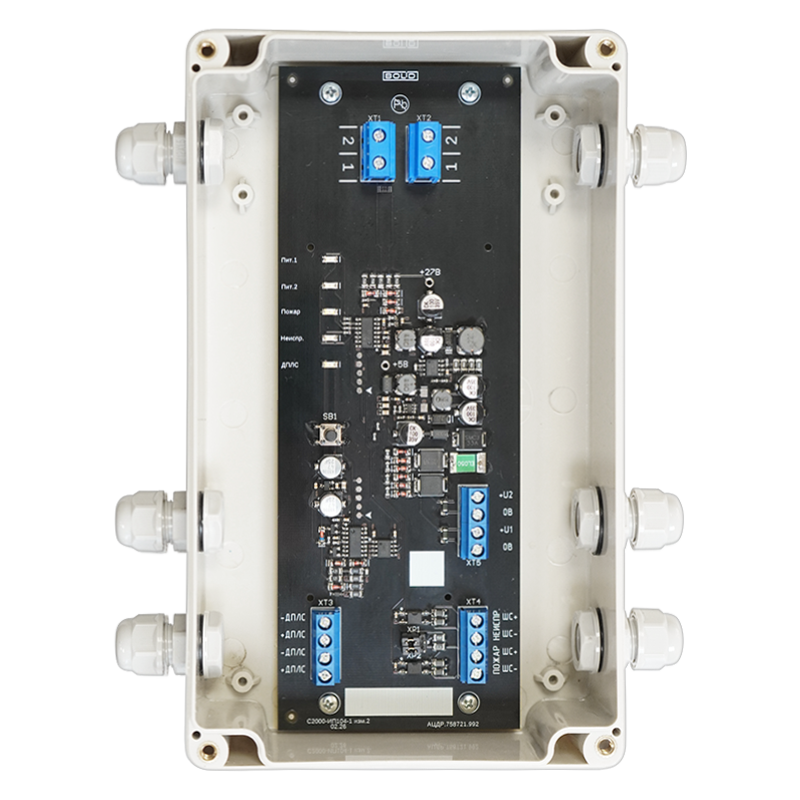

С2000-ИП104-1 Блок обработки извещателя

Блок обработки извещателя пожарного теплового максимального линейного адресного ИП104-1 «БОЛИД-термокабель» С2000-ИП104-1 АЦДР.425212.002 предназначен для контроля и обработки состояний чувствительного элемента (ЧЭ) и формирования извещений «Пожар» и «Неисправность» в систему пожарной сигнализации ИСО «Орион» по двухпроводной линии связи (ДПЛС) или по шлейфам сигнализации.

Описание:

Блок обработки предназначен для работы с контроллерами двухпроводной линии связи С2000-КДЛ, С2000-КДЛ-2И, С2000-КДЛ-2И исп.01, С2000-КДЛ-С в составе интегрированной системы охраны «Орион». Информационный обмен и питание осуществляется по двухпроводной линии связи (далее – ДПЛС) и от внешнего источника питания.

Блок также имеет два реле для передачи сигналов «Пожар» и «Неисправность» по шлейфам сигнализации. Может работать в шлейфах сигнализации приёмно-контрольных блоков С2000-4, Сигнал-20П, С2000-АСПТ, Сигнал-10, приёмно-контрольного прибора Сигнал-20М или аналогичных, обеспечивающих напряжение в шлейфе до 30 В и ограничивающих ток в шлейфе на уровне не более 25 мА.

В блоке обработки предусмотрены:

• • Индикация наличия напряжения питания на основном и резервном входе;
  • Индикация снижения напряжения питания на основном и резервном входе;
  • Индикация «Пожар» при обнаружении сработки ЧЭ в шлейфе сигнализации;
  • Индикация «Неисправность» при обрыве ЧЭ в шлейфе сигнализации;
  • Индикация режима работы по ДПЛС.

Часть схемы индикации и обработки шлейфа с внешним источником питания, гальванически изолирована от управляющей схемы ДПЛС. Блок рассчитан на круглосуточный режим работы.
