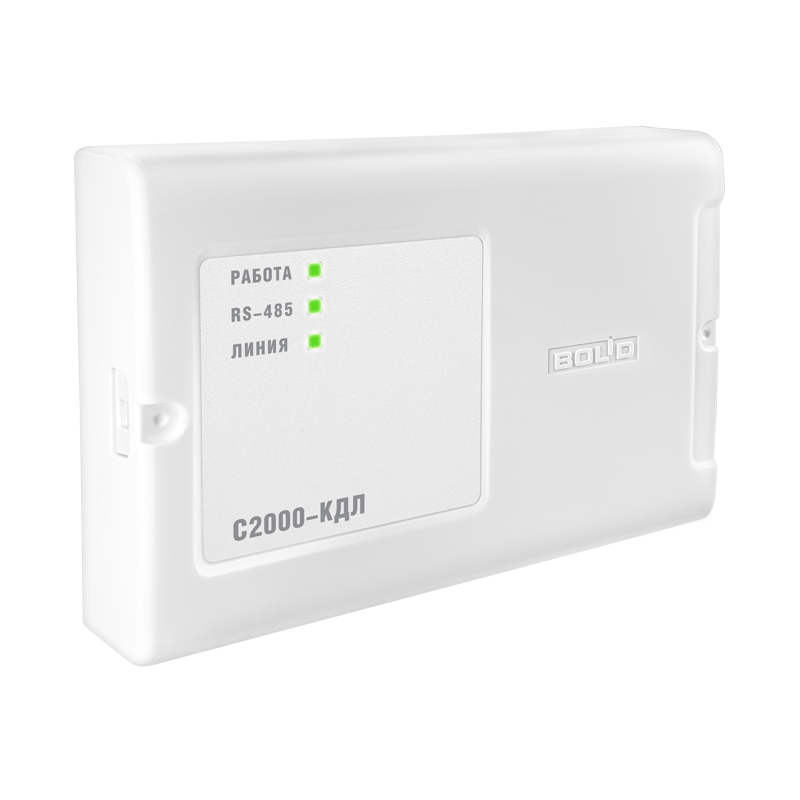

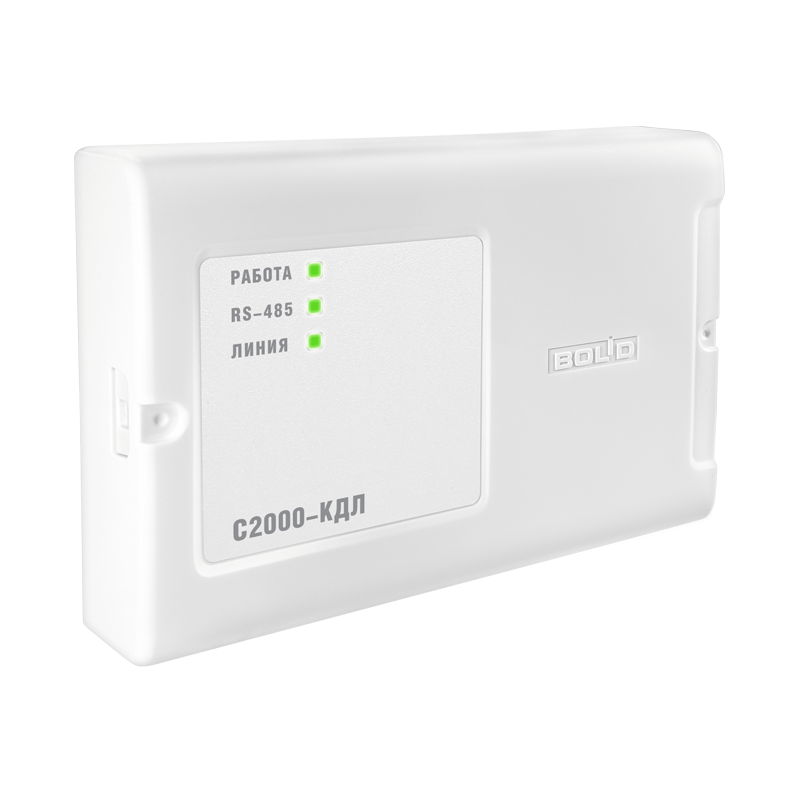

Контроллер С2000-КДЛ для адресных систем безопасности
С2000-КДЛ — специализированный контроллер двухпроводной линии связи, используемый в составе интегрированной системы безопасности «ОРИОН» производства НВП «Болид». Устройство предназначено для построения адресных подсистем пожарной, охранной и инженерной автоматики с централизованным управлением и расширенной диагностикой.
Контроллер обеспечивает стабильную работу адресных устройств, объединённых в кольцевую или линейную двухпроводную линию связи, с автоматическим контролем целостности линии и локализацией аварийных участков.
Контроллер адресной двухпроводной подсистемы "С2000-КДЛ".
Описание:
- Работа в составе систем: ИСО "Орион", АСКУЭ "Ресурс"
- Подключение до 127 адресных устройств (АУ).
- Кольцевая двухпроводная линия связи с контролем короткого замыкания и обрыва
- Возможность применения изоляторов короткого замыкания «БРИЗ» и «БРИЗ исп.03» для локализации короткозамкнутых участков ДПЛС
- Питание подключенных адресных устройств по двухпроводной линии связи
- Работа с адресно-аналоговыми дымовыми извещателями «ДИП-34А»:
- назначение порога предварительного оповещения «Внимание» и порога «Пожар»
- задание временных зон «День» и «Ночь» с назначением порогов «Внимание» и «Пожар» отдельно для каждой временной зоны
- назначение уровня запыленности
- передача извещений «Требуется обслуживание», «Внимание», «Пожар», «Неисправность»
- Работа с адресными пожарными извещателями «С2000-ИП» и «ИПР 513-ЗА»
- Работа с адресными счетчиками расхода «С2000-АСР2» и «С2000-АСР8», предназначенными для подсчета импульсов, поступающих с механических или электрических счетчиков (воды, электричества, газа)
- Подключение адресных охранных извещателей «С2000-ИК», «С2000-ШИК», «С2000-ПИК», «С2000-СТ», «С2000-СМК», «С2000-СМК Эстет», «С2000-В», «С2000-СВЧ», «С2000-СТИК», «С2000-КТ»
- Работа с адресным измерителем влажности и температуры «С2000-ВТ»
- Подключение в двухпроводную линию связи неадресных охранных и пожарных извещателей с выходом «сухой контакт» через адресные расширители «С2000-АР1», «С2000-АР2» и «С2000-АР8»
- Управление исполнительными устройствами через адресный релейный блок «С2000-СП2»
- Подключение считывателей ключей Touch Memory (iButton), карт Proximity, а также клавиатур для считывания PIN-кодов
- Поддержка интерфейсов считывателей — Touch Memory(iButton), Wiegand и ABA-TrackII
- Локальное и централизованное управления разделами (зонами). Индикация состояния разделов (зон) осуществляется на выносном светодиоде считывателя (одно или двухцветном)
- Передача служебных и тревожных сообщений на пульт «С2000», «С2000М», АРМ «Орион» и АРМ «Орион Про»
- Передача по запросу в интерфейс RS-485 значений сопротивлений шлейфов адресных расширителей, значений задымленности и температуры окружающей среды от «ДИП-34А» и «С2000-ИП» соответственно
- Использование совместно с «С2000-ВТ» и «С2000-ИП» для измерения влажности и температуры с изменяющимися порогами на включение и выключение исполнительных устройств
- Исполнение и конструкция контроллера соответствует Европейскому стандарту EN54
- Контроль вскрытия корпуса блока

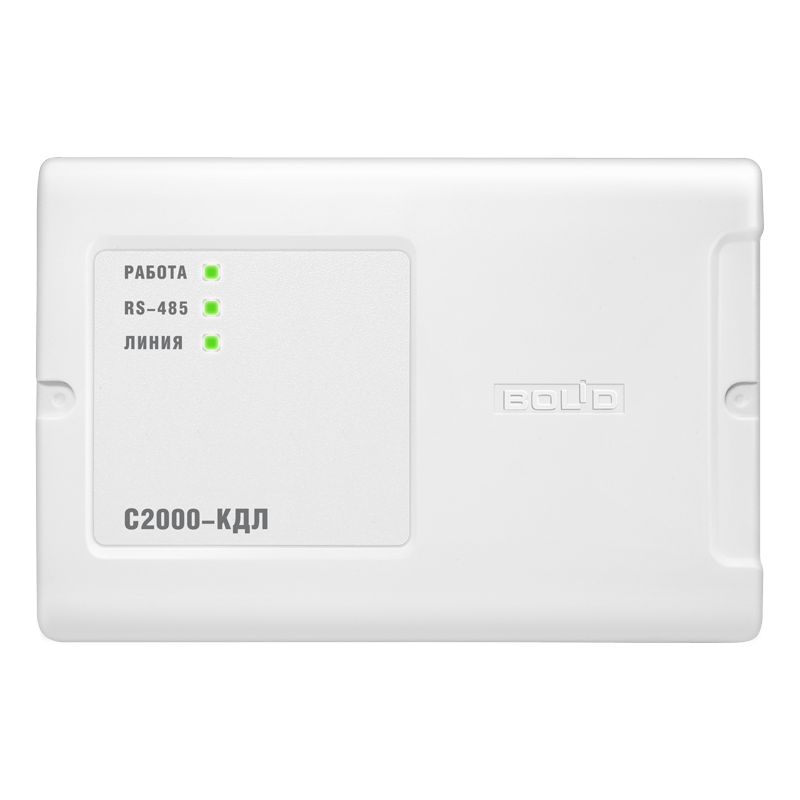

- Световая индикация состояния прибора, ДПЛС, интерфейса RS-485
- Два ввода питания: для подключения основного и резервного источников питания, напряжением от 12 В до 24 В. Неисправность линии электропитания одного из источников (короткое замыкание или обрыв) не сказывается на работе другого
Назначение и функциональные возможности
Основное назначение С2000-КДЛ — управление адресными извещателями, исполнительными устройствами и расширителями в рамках одной адресной линии. Контроллер обеспечивает обмен данными, питание подключенных устройств и передачу тревожных и служебных сообщений на приборы управления и автоматизированные рабочие места.
Использование адресной архитектуры позволяет значительно повысить точность определения места события, упростить обслуживание системы и сократить время реагирования при возникновении пожара или неисправности.
Преимущества контроллера С2000-КДЛ
- подключение до 127 адресных устройств в одной линии;
- питание извещателей и модулей непосредственно по ДПЛС;
- контроль короткого замыкания и обрыва линии;
- поддержка широкого перечня адресных устройств Болид;
- совместимость с пультами и АРМ системы «ОРИОН».
Часто задаваемые вопросы
▶ Для чего нужен контроллер С2000-КДЛ?
С2000-КДЛ используется для управления адресной двухпроводной линией связи и подключенными к ней пожарными, охранными и инженерными устройствами в системе «ОРИОН».
▶ Сколько устройств можно подключить к С2000-КДЛ?
К одному контроллеру С2000-КДЛ можно подключить до 127 адресных устройств в составе одной двухпроводной линии связи.
▶ Питаются ли извещатели от линии связи?
Да, С2000-КДЛ обеспечивает питание подключенных адресных устройств непосредственно по двухпроводной линии связи.
▶ С какими системами совместим С2000-КДЛ?
Контроллер совместим с приборами и программным обеспечением системы «ОРИОН», включая пульты С2000, С2000М и АРМ «Орион Про».
Области применения
Контроллер С2000-КДЛ применяется на промышленных, административных, коммерческих и общественных объектах, где требуется адресная система пожарной сигнализации или комплексная система безопасности. Он используется в бизнес-центрах, торговых комплексах, производственных зданиях, складах, образовательных и медицинских учреждениях.
