С2000-ПИ Преобразователь интерфейсов
С2000-ПИ — профессиональное устройство для удлинения и преобразования интерфейса RS-485 в составе систем ИСО «Орион». Блок обеспечивает надежную передачу данных с возможностью гальванической развязки, защитой от короткого замыкания и визуальной индикацией состояния линии. Использование С2000-ПИ позволяет расширять расстояние между контроллерами и приборами без потери сигнала и снижает риск выхода оборудования из строя при аварийных ситуациях.
описание :

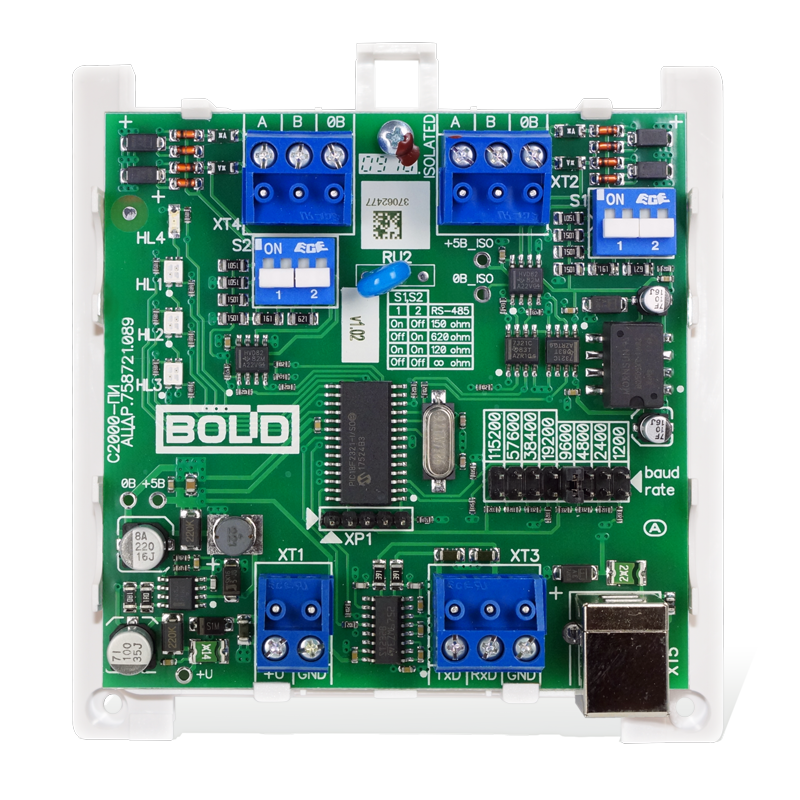

- Два выхода RS-485 – с гальванической развязкой и без нее
- Удлинение интерфейса RS-485 c гальванической развязкой и защитой от короткого замыкания

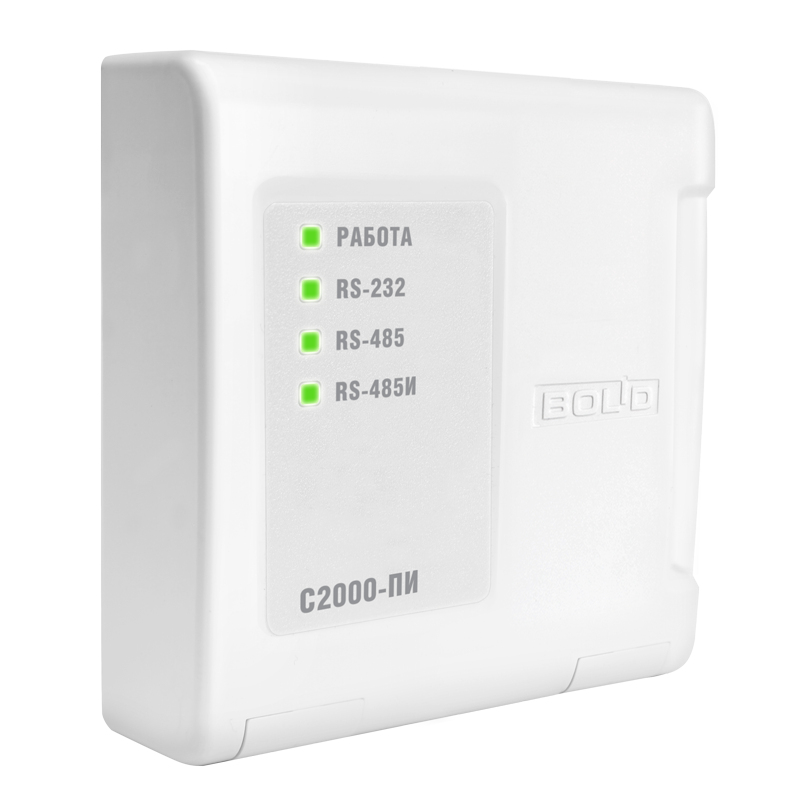

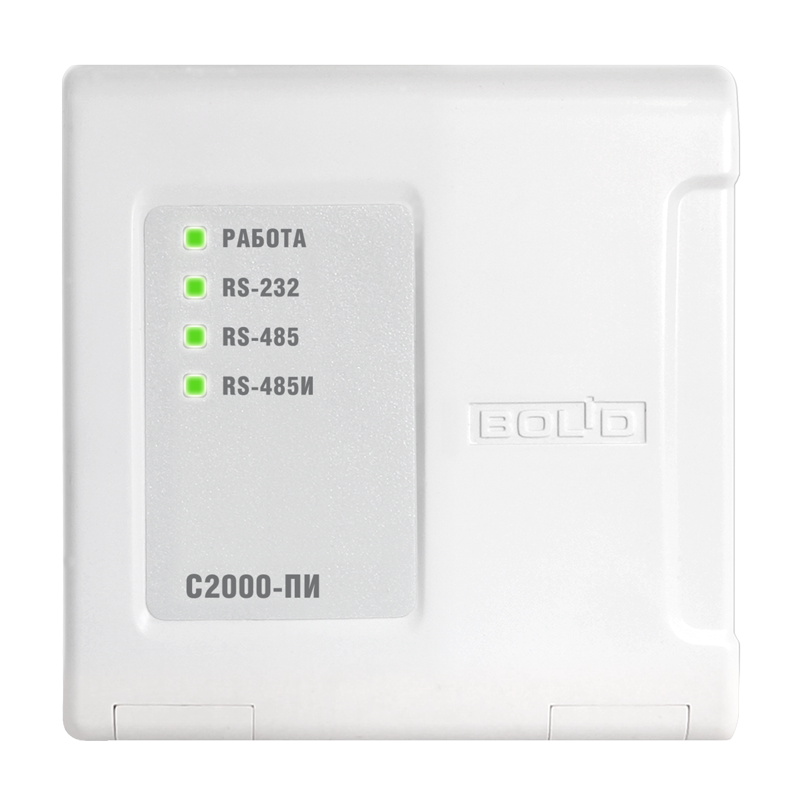

- Индикация приема/передачи данных и короткого замыкания линии интерфейса
- Питание "С2000-ПИ" от USB-порта компьютера или от любого внешнего источника постоянного тока напряжением от 10 до 28 В
Назначение и функциональные возможности
С2000-ПИ предназначен для интеграции и расширения линий RS-485 между приборами и контроллерами системы ИСО «Орион». Блок поддерживает два выхода RS-485 — один с гальванической развязкой для защиты оборудования, второй без развязки для прямого подключения устройств. Устройство обеспечивает индикацию приема и передачи данных, а также короткого замыкания линии. Питание блока может осуществляться через USB-порт компьютера или от внешнего источника постоянного тока с напряжением 10–28 В, что обеспечивает гибкость при монтаже.

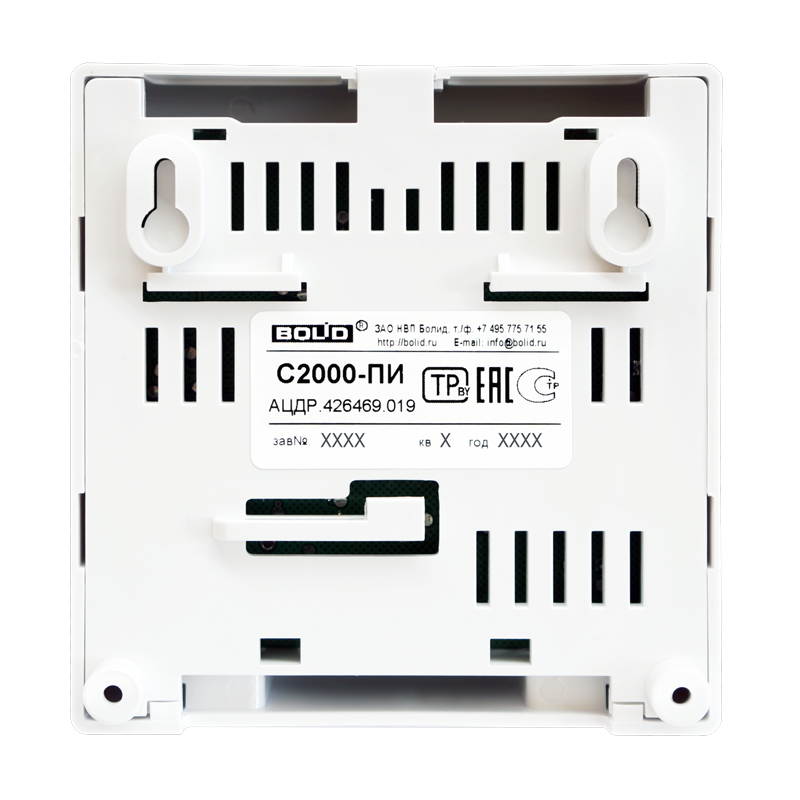

С2000-ПИ поддерживает передачу данных на скорости до 115200 бод, работает при температуре от -40°С до +50°С и имеет степень защиты IP40. Компактные размеры (102×107×39 мм) и малый вес (0,2 кг) позволяют устанавливать устройство в ограниченных пространствах и монтировать его на стандартных DIN-рейках или в корпусах приборов.
Часто задаваемые вопросы
▶ Для чего предназначен С2000-ПИ?
С2000-ПИ предназначен для удлинения и преобразования интерфейса RS-485 в системах ИСО «Орион», с защитой оборудования и индикацией состояния линии.
▶ Какие линии поддерживает устройство?
Устройство поддерживает два выхода RS-485: один с гальванической развязкой для защиты оборудования, другой без развязки для прямого подключения.
▶ Как осуществляется питание С2000-ПИ?
Блок питается через USB-порт компьютера или внешний источник постоянного тока с напряжением 10–28 В, обеспечивая гибкость монтажа.
▶ Какая скорость передачи данных поддерживается?
С2000-ПИ поддерживает скорость передачи данных от 300 до 115200 бод, что обеспечивает совместимость с большинством устройств ИСО «Орион».
▶ В каких условиях можно использовать устройство?
С2000-ПИ эксплуатируется при температуре от -40°С до +50°С, имеет степень защиты IP40 и компактные размеры для монтажа в различных помещениях.
▶ Есть ли индикация состояния линии?
Да, блок имеет индикаторы приема и передачи данных, а также сигнализирует о коротком замыкании линии интерфейса RS-485.
Преимущества С2000-ПИ
- Удлинение линии RS-485 без потери сигнала;
- Гальваническая развязка для защиты оборудования;
- Защита от короткого замыкания линии;
- Индикация состояния передачи/приема и аварийных ситуаций;
- Совместимость со всеми контроллерами и приборами ИСО «Орион»;
- Компактные размеры и малый вес для удобного монтажа;
- Рабочий диапазон температур -40…+50°С для эксплуатации в любых помещениях.
Область применения
С2000-ПИ применяется в системах пожарной и охранной сигнализации для безопасного и стабильного подключения приборов на больших расстояниях. Используется для расширения линий RS-485, создания резервированных связей между контроллерами, интеграции с другими модулями ИСО «Орион» и защиты оборудования от аварийных ситуаций.
