Описание блока индикации С2000-ПТ
С2000-ПТ — специализированный блок индикации системы пожаротушения, предназначенный для работы в составе интегрированной системы безопасности ИСО «ОРИОН». Устройство обеспечивает визуальный контроль состояния направлений пожаротушения, отображает задержку запуска системы и передает информацию о состоянии установки на центральные приборы управления.
Блок оснащен большим количеством индикаторов и предназначен для использования на объектах, где требуется наглядная индикация работы системы пожаротушения. Благодаря интерфейсу RS-485 устройство легко интегрируется в централизованные системы управления и мониторинга пожарной безопасности.
Краткое описание: Блок индикации системы пожаротушения для работы в системе ИСО "Орион", 32 индикатора состояния 4 направлений пожаротушения, 4х4 семисегментных индикатора задержки пуска, 8 обобщенных индикатора состояния установки пожаротушения, 6 индикаторов состояния блока, RS-485, порт ТМ, U-пит. 10,2...28,4 В, P-потр. ≤3 Вт, IP20, t-раб. -30...+50°С, габ.размеры 170×340×25,5 мм
Описание блока индикации С2000-ПТ
С2000-ПТ — специализированный блок индикации системы пожаротушения, предназначенный для работы в составе интегрированной системы безопасности ИСО «ОРИОН». Устройство обеспечивает визуальный контроль состояния направлений пожаротушения, отображает задержку запуска системы и передает информацию о состоянии установки на центральные приборы управления.
Блок оснащен большим количеством индикаторов и предназначен для использования на объектах, где требуется наглядная индикация работы системы пожаротушения. Благодаря интерфейсу RS-485 устройство легко интегрируется в централизованные системы управления и мониторинга пожарной безопасности.
Основные функции и возможности
- Индикация состояния направлений пожаротушения
- Отображение задержки пуска системы пожаротушения
- Контроль состояния установки пожаротушения
- Индикация состояния самого блока
- Интеграция с системой безопасности через интерфейс RS-485
- Подключение через порт ТМ
- Низкое энергопотребление — не более 3 Вт
- Работа в широком диапазоне температур
Индикаторы и отображение информации

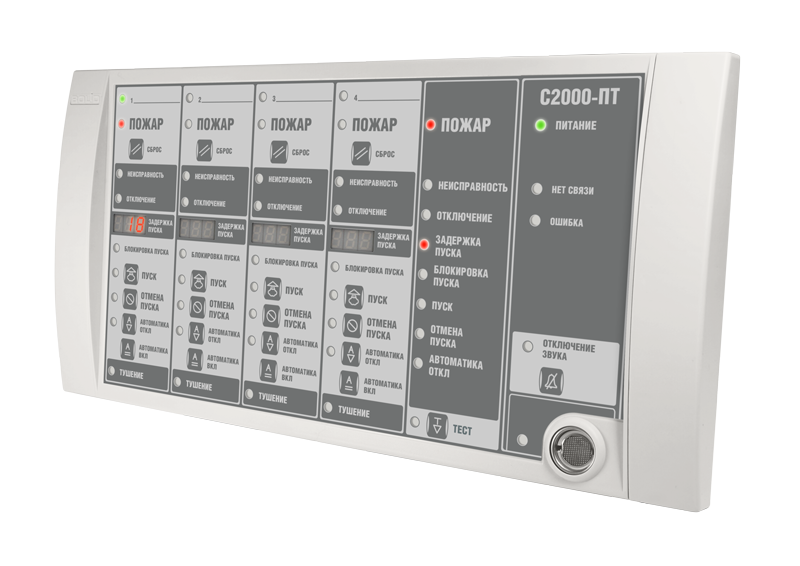

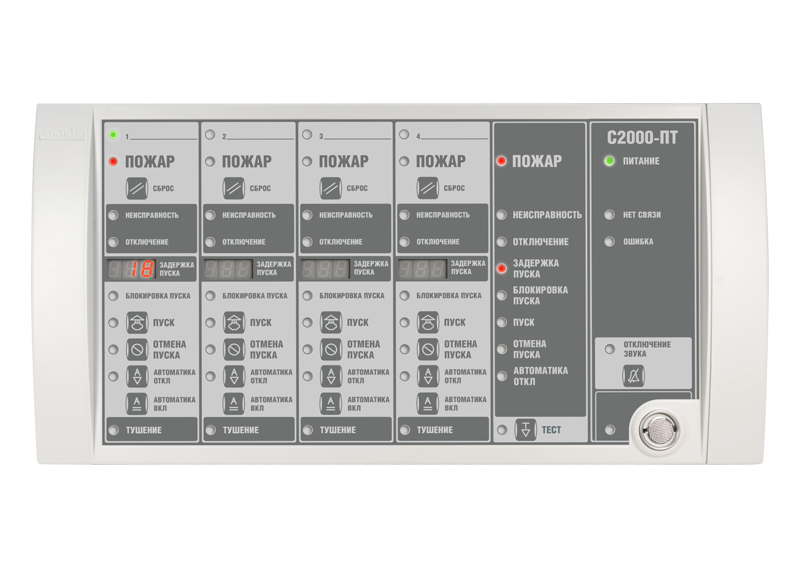

Блок С2000-ПТ оснащен 46 световыми индикаторами, которые обеспечивают детальную индикацию состояния системы. Устройство включает 32 индикатора состояния направлений пожаротушения, а также 4 группы семисегментных индикаторов, отображающих время задержки запуска системы.
Дополнительно предусмотрены обобщенные индикаторы состояния установки пожаротушения и индикаторы состояния самого блока. Такая система отображения позволяет оперативно контролировать работу оборудования и быстро реагировать на возникающие события.
Технические особенности
Блок индикации работает от источника питания с напряжением от 10,2 до 28,4 В и отличается низким энергопотреблением. При напряжении 12 В ток потребления составляет около 200 мА, а при 24 В — около 100 мА. В дежурном режиме, когда индикаторы выключены, ток потребления не превышает 50 мА.
Компактные габариты 170×340×25,5 мм позволяют удобно устанавливать устройство в шкафы управления и панели систем пожарной автоматики. Степень защиты корпуса IP20 делает блок подходящим для установки внутри помещений на объектах различного назначения.
Применение в системах пожарной безопасности
С2000-ПТ используется на промышленных предприятиях, в административных зданиях, торговых центрах, складских комплексах и других объектах, где применяются автоматические системы пожаротушения. Блок обеспечивает удобную визуальную индикацию работы системы и помогает оперативно контролировать состояние оборудования.
Интеграция с системой «ОРИОН» позволяет использовать блок индикации в составе крупных распределенных систем пожарной автоматики и мониторинга безопасности объектов.
Часто задаваемые вопросы
▶ Для чего используется блок С2000-ПТ?
Блок предназначен для визуальной индикации состояния направлений и параметров системы пожаротушения в составе системы безопасности «ОРИОН».
▶ Сколько индикаторов имеет устройство?
Всего блок оснащён 46 световыми индикаторами, включая индикаторы направлений пожаротушения, состояния системы и самого прибора.
▶ Сколько направлений пожаротушения поддерживает С2000-ПТ?
Блок предназначен для отображения состояния четырех направлений пожаротушения с использованием световой индикации и семисегментных индикаторов.
▶ Как подключается блок к системе?
Подключение осуществляется через интерфейс RS-485, который используется в системе «ОРИОН» для обмена данными между устройствами.
▶ Какое питание требуется для работы устройства?
Блок работает от источника питания с напряжением от 10,2 до 28,4 В постоянного тока.
▶ Какое энергопотребление у блока?
Максимальная потребляемая мощность устройства составляет не более 3 Вт, что делает его энергоэффективным компонентом системы.
▶ Можно ли устанавливать С2000-ПТ на промышленных объектах?
Да, блок применяется на промышленных, коммерческих и административных объектах, где используются автоматические системы пожаротушения.
▶ В каком температурном диапазоне работает устройство?
Блок может работать в диапазоне температур от −30 до +50 °C, что позволяет использовать его в различных условиях эксплуатации.
Блок индикации С2000-ПТ является важным элементом систем пожаротушения, обеспечивая удобный контроль работы оборудования и оперативное отображение состояния системы безопасности.
