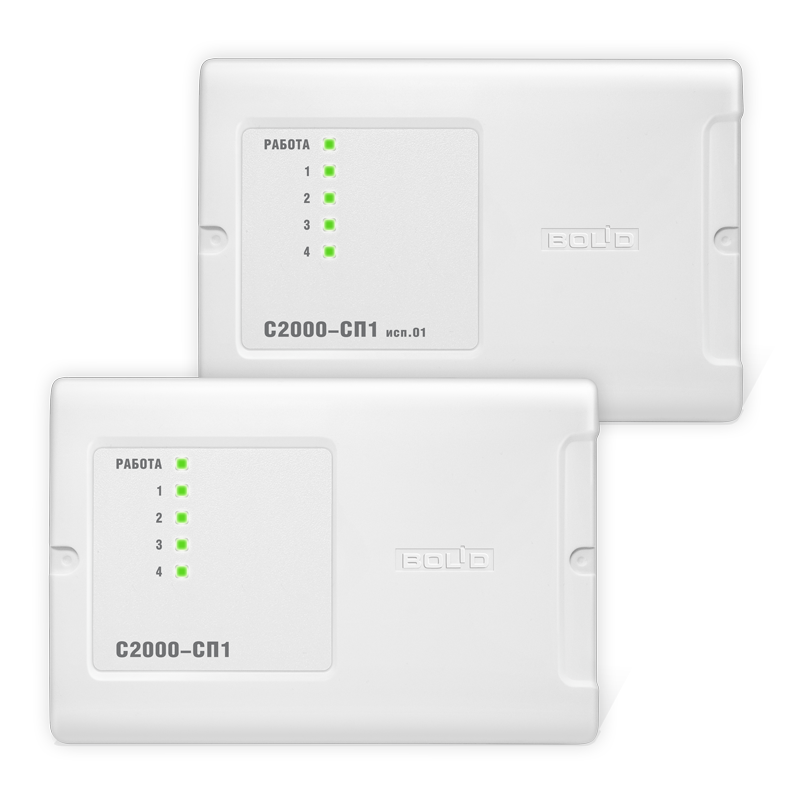

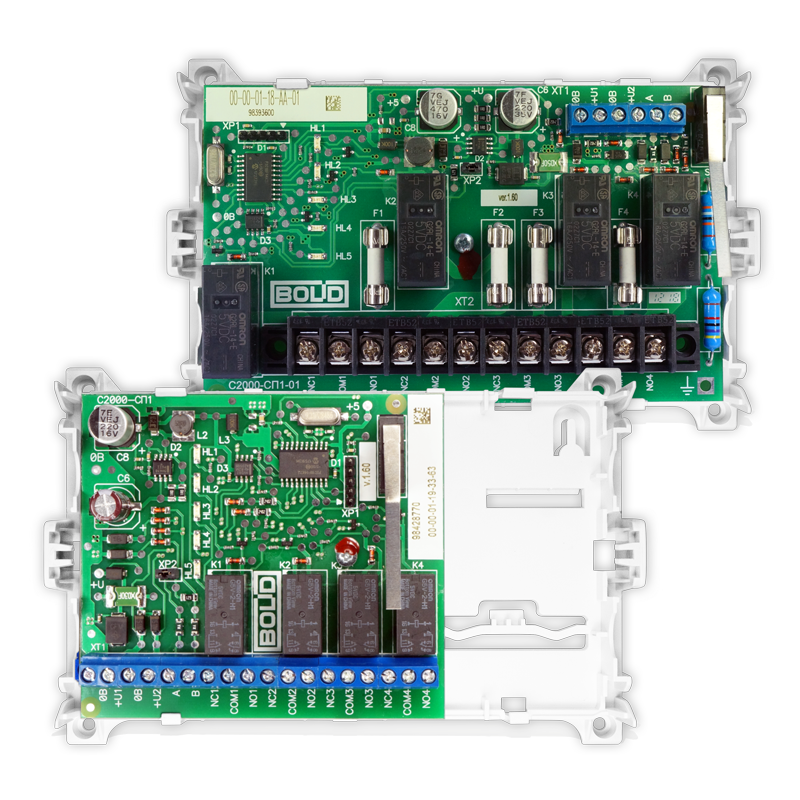

Описание блока С2000-СП1
С2000-СП1 — адресный сигнально-пусковой блок для работы в составе ИСО «Орион Про». Предназначен для управления исполнительными устройствами и интеграции в автоматизированные системы охранно-пожарной сигнализации. Блок оснащён четырьмя релейными выходами и поддерживает интерфейс RS-485 для подключения к сети устройств.
Краткое описание: Блок сигнально-пусковой адресный для работы в составе ИСО "Орион Про"; 4 релейных выхода "СК", U-коммут.100 В, I-коммут.2 А, P-коммут.30 Вт; U-пит.12...24 В, I-потр.140 мА(max); RS-485; IP40, t-раб.-30...+55°С, 157x107x39 мм. Пластиковый корпус с возможностью крепления на DIN-рейку. 0.3 кг.
Функциональные возможности
- 4 релейных выхода типа НО/НЗ для подключения исполнительных устройств
- Коммутируемое напряжение до 100 В, ток до 2 А, мощность до 30 Вт на реле
- Питание от внешнего источника 10,2–28,4 В
- Пластиковый корпус с креплением на DIN-рейку
- Интерфейс RS-485 для интеграции с системой ИСО «Орион Про»
- Защита корпуса IP40 и широкий диапазон рабочих температур -30…+55°С
Технические данные
- Напряжение питания: 10,2–28,4 В
- Максимальная потребляемая мощность блока: 4 Вт
- Ток потребления при 12 В: 140 мА (все реле включены), 20 мА (все реле выключены)
- Ток потребления при 24 В: 70 мА (все реле включены), 15 мА (все реле выключены)
- Релейные выходы: 4 шт., НО/НЗ, 100 В, 2 А, 30 Вт
- Габариты: 156 × 107 × 39 мм
- Масса: 0,3 кг
- Диапазон рабочих температур: -30…+55 °С
Примеры применения
- Управление исполнительными устройствами в системах охранно-пожарной сигнализации
- Интеграция в автоматизированные системы ИСО «Орион Про» через RS-485
- Адресная настройка для работы с конкретными разделами сигнализации
- Монтаж на DIN-рейку для компактного размещения в шкафах автоматики
Часто задаваемые вопросы
▶ Какое напряжение питания поддерживает С2000-СП1?
Блок поддерживает питание от внешнего источника 10,2–28,4 В, что позволяет гибко интегрировать его в различные системы ИСО «Орион Про».
▶ Сколько релейных выходов имеет блок?
Блок оснащён 4 релейными выходами типа НО/НЗ для подключения исполнительных устройств с коммутируемым напряжением до 100 В и током до 2 А.
▶ Какая максимальная потребляемая мощность блока?
Максимальная потребляемая мощность блока составляет 4 Вт, что обеспечивает низкое энергопотребление при работе с системой сигнализации.
▶ Поддерживается ли интерфейс RS-485?
Да, блок С2000-СП1 оснащён интерфейсом RS-485 для интеграции в сеть устройств ИСО «Орион Про» и управления исполнительными механизмами.
▶ Какой диапазон рабочих температур?
Блок С2000-СП1 рассчитан на работу в диапазоне температур от -30 до +55 °С, что позволяет использовать его как в помещениях, так и на холодных объектах.
▶ Можно ли монтировать блок на DIN-рейку?
Да, блок имеет пластиковый корпус с креплением на DIN-рейку, что позволяет компактно размещать его в шкафах автоматики.
▶ Какова масса и габариты блока?
Габариты блока составляют 156 × 107 × 39 мм, а масса — 0,3 кг, что делает его удобным для установки в ограниченных пространствах.
С2000-СП1 — надёжный адресный блок для интеграции в систему ИСО «Орион Про», обеспечивающий управление исполнительными устройствами с высокой точностью и стабильностью.
