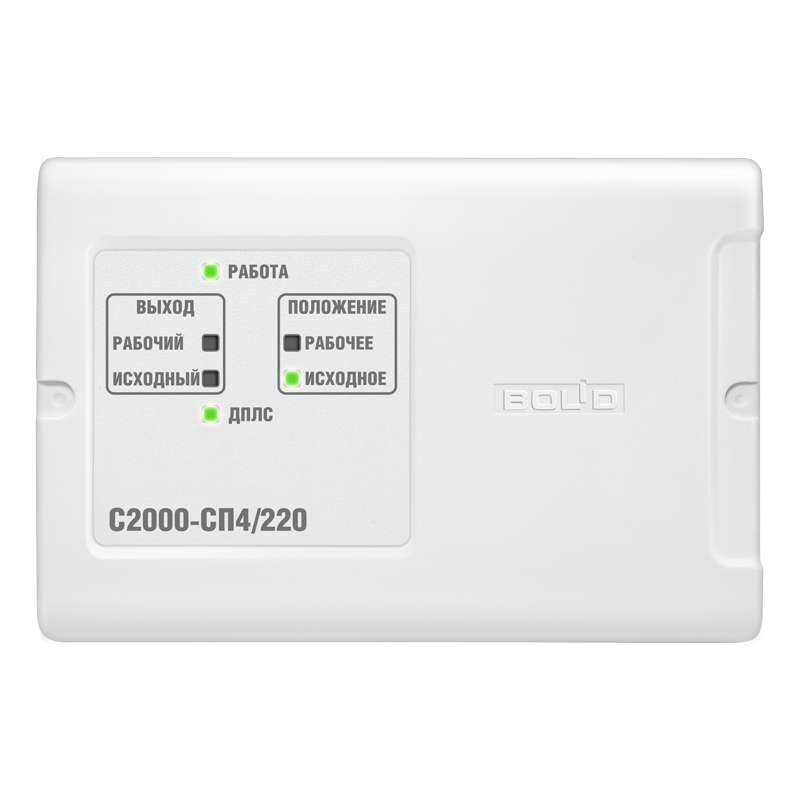

С2000-СП4/220 — адресный блок сигнально-пусковой для управления противопожарными клапанами и исполнительными устройствами с рабочим напряжением 220 В переменного тока. Используется в составе систем ИСО «Орион» совместно с контроллерами типа С2000-КДЛ, позволяя объединять до 25 блоков в одной ДПЛС.
описание :
2 реле с контролем цепей нагрузки
2 цепи контроля концевых выключателей клапана
Совместим с контроллерами типа «С2000-КДЛ», до 25 блоков в ДПЛС
5 варианта исполнения блока:
«С2000-СП4/24» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока)
«С2000-СП4/24 исп.01» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС
«С2000-СП4/220» для рабочего напряжения приводов 220 В переменного тока
«С2000-СП4/220 исп.01» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС
«С2000-СП4/220 исп.02» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС, для управления приводами малой мощности
Программируемая логика управления реле от «С2000М», ППКУП «Сириус»
Контроль исправности подключаемых цепей
Электропитание электронной части блока по ДПЛС
Электропитание силовой части блока от источника 12-24 В или 220 В (зависит от исполнения блока)
Гальваническая развязка силовых выходов от ДПЛС
Подключение кнопки тестирования (опционально)
Установка в помещениях с температурой от минус 30 до +55 °С
Структурная схема управления противопожарными клапанами:
Назначение и функциональные возможности
Блок предназначен для управления приводами противопожарных клапанов с использованием двух реле с контролем цепей нагрузки и двух цепей контроля концевых выключателей. Электронная часть блока питается от ДПЛС, силовая часть — от внешнего источника 220 В. Блок обеспечивает гальваническую развязку выходов от ДПЛС и возможность подключения кнопки тестирования. Программируемая логика управления реле реализуется через ППКУП «Сириус» или контроллер С2000М. Контроль исправности подключаемых цепей позволяет оперативно выявлять неисправности и предотвращать сбои в работе системы.
Устройство рассчитано на эксплуатацию в помещениях с температурой от -30 до +55°С, имеет степень защиты IP40, компактные размеры 156×107×39 мм и малый ток потребления — до 60 мА.
Часто задаваемые вопросы
▶Для чего предназначен С2000-СП4/220?
С2000-СП4/220 предназначен для адресного управления приводами противопожарных клапанов и другими исполнительными устройствами с напряжением 220 В в составе систем ИСО «Орион».
▶Сколько реле имеет блок и как контролируются цепи?
Блок оснащен двумя реле с контролем цепей нагрузки и двумя цепями контроля концевых выключателей клапанов.
▶С какими контроллерами совместим С2000-СП4/220?
Совместим с контроллерами С2000-КДЛ и ППКУП «Сириус», позволяет объединять до 25 блоков в одной линии ДПЛС.
▶Как осуществляется питание блока?
Электронная часть питается по ДПЛС, силовая часть — от внешнего источника 220 В переменного тока, в зависимости от исполнения.
▶Какой диапазон рабочих температур и степень защиты?
Рабочая температура от -30°С до +55°С, степень защиты IP40.
▶Какова максимальная коммутируемая мощность блока?
Максимальная коммутируемая мощность каждого реле составляет 660 Вт (220 В × 3 А).
Преимущества С2000-СП4/220
Адресное управление приводами 220 В с программируемой логикой;
Два реле с контролем нагрузки и цепей концевых выключателей;
Совместимость с контроллерами С2000-КДЛ и ППКУП «Сириус»;
Гальваническая развязка силовых выходов от ДПЛС;
Контроль исправности подключаемых цепей;
Рабочий диапазон температур -30…+55°С, степень защиты IP40;
Компактные размеры и минимальный ток потребления — до 60 мА.
Область применения
С2000-СП4/220 применяется для автоматического управления противопожарными клапанами, вентиляционными и исполнительными механизмами в составе систем пожарной безопасности ИСО «Орион». Используется для интеграции с ППКУП «Сириус» и контроллерами С2000-КДЛ, обеспечивает надежное управление и контроль исправности подключенных устройств.
