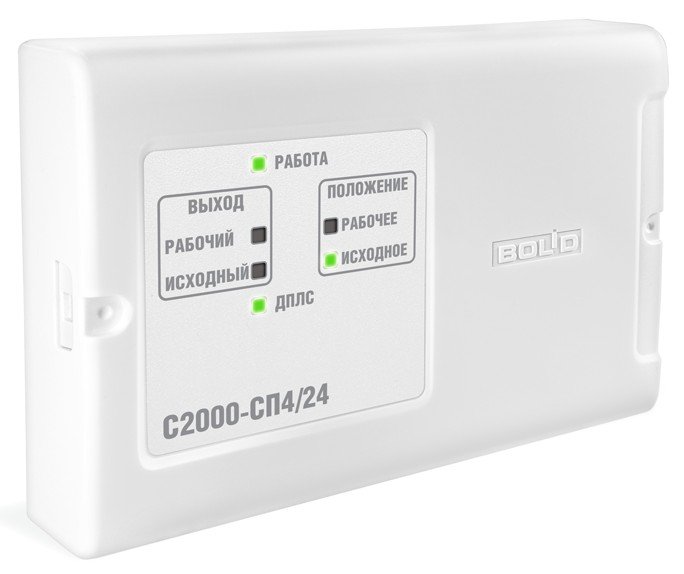

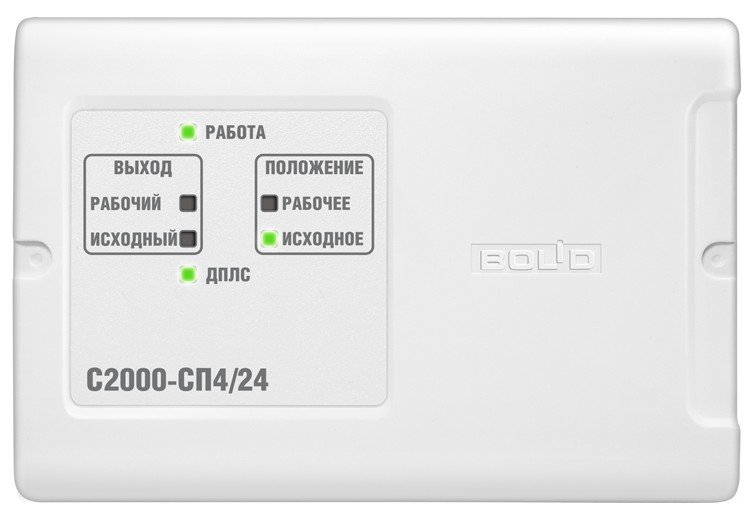

С2000-СП4/24 — это адресный блок сигнально-пусковой, предназначенный для автоматизированного управления приводами и клапанами в составе систем пожарной сигнализации и дымоудаления. Устройство обеспечивает точный контроль и запуск исполнительных механизмов, а также надежную интеграцию с контроллерами С2000-КДЛ и ППКУП "Сириус". Блок позволяет подключать до 25 устройств в одной линии ДПЛС и управлять каждым исполнительным устройством с программируемой логикой.
Описание :
2 реле с контролем цепей нагрузки
2 цепи контроля концевых выключателей клапана
Совместим с контроллерами типа «С2000-КДЛ», до 25 блоков в ДПЛС
5 варианта исполнения блока:
«С2000-СП4/24» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока)
«С2000-СП4/24 исп.01» для рабочего напряжения приводов от 12 до 24 В (переменного или постоянного тока) с встроенным изолятором короткого замыкания ДПЛС
«С2000-СП4/220» для рабочего напряжения приводов 220 В переменного тока
«С2000-СП4/220 исп.01» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС
«С2000-СП4/220 исп.02» для рабочего напряжения приводов 220 В переменного тока с встроенным изолятором короткого замыкания ДПЛС, для управления приводами малой мощности
Программируемая логика управления реле от «С2000М», ППКУП «Сириус»
Контроль исправности подключаемых цепей
Электропитание электронной части блока по ДПЛС
Электропитание силовой части блока от источника 12-24 В или 220 В (зависит от исполнения блока)
Гальваническая развязка силовых выходов от ДПЛС
Подключение кнопки тестирования (опционально)
Установка в помещениях с температурой от минус 30 до +55 °С
Структурная схема управления противопожарными клапанами:
Назначение и функциональные возможности
Основное назначение С2000-СП4/24 — автоматизация управления приводами малой и средней мощности с рабочим напряжением 12–24 В постоянного или переменного тока. Блок оснащён двумя реле с контролем цепей нагрузки и двумя цепями контроля концевых выключателей клапанов. Электропитание силовой части осуществляется от внешнего источника 12–24 В, а электронная часть питается по линии ДПЛС. Гальваническая развязка силовых выходов обеспечивает безопасное взаимодействие с контроллерами и исполнительными механизмами.
Блок поддерживает программируемую логику управления реле через контроллеры "С2000М" или ППКУП "Сириус", а также подключение кнопки тестирования. Контроль исправности цепей и сигнальных шлейфов позволяет своевременно выявлять неисправности и обеспечивать непрерывную работу системы. Блок функционирует в диапазоне температур от -30°С до +55°С и имеет степень защиты IP20.
Часто задаваемые вопросы
▶С какими контроллерами совместим С2000-СП4/24?
Блок совместим с контроллерами типа С2000-КДЛ и ППКУП "Сириус", поддерживает подключение до 25 блоков в линии ДПЛС.
▶Какое напряжение требуется для работы блока?
Электронная часть блока питается по линии ДПЛС, а силовая часть — от внешнего источника напряжением 12–24 В (в зависимости от исполнения блока).
▶Сколько реле и цепей контроля имеет блок?
Блок оснащён двумя реле с контролем цепей нагрузки и двумя цепями контроля концевых выключателей клапанов.
▶Можно ли подключить кнопку тестирования?
Да, блок поддерживает подключение кнопки тестирования для проверки работы реле и исполнительных цепей.
▶В каких условиях можно эксплуатировать блок?
Блок предназначен для работы при температуре от -30°С до +55°С и в помещениях с сухой эксплуатационной средой, степень защиты IP20.
▶Какая максимальная коммутируемая мощность блока?
Максимальная коммутируемая мощность блока составляет 72 ВА, максимальный ток — 3 А при напряжении 10,2–28,4 В.
Преимущества С2000-СП4/24
Адресный контроль и управление до 25 блоков в одной линии ДПЛС;
Два реле с контролем цепей нагрузки и две цепи контроля концевых выключателей;
Программируемая логика управления через С2000М и ППКУП "Сириус";
Электропитание силовой части от 12–24 В, электронная часть — по ДПЛС;
Возможность подключения кнопки тестирования для контроля работы блоков;
Диапазон рабочих температур от -30°С до +55°С и компактные габариты 156х107х39 мм;
Поддержка контроля исправности всех подключаемых цепей и сигнальных шлейфов.
Область применения
С2000-СП4/24 применяется в составе систем пожарной сигнализации и дымоудаления для автоматического управления приводами и противопожарными клапанами. Блок подходит для объектов любой категории: административные здания, производственные помещения, склады, торговые площади и промышленные объекты. Идеален для интеграции в существующие системы на базе контроллеров С2000-КДЛ, обеспечивая точное и надежное управление исполнительными механизмами.
