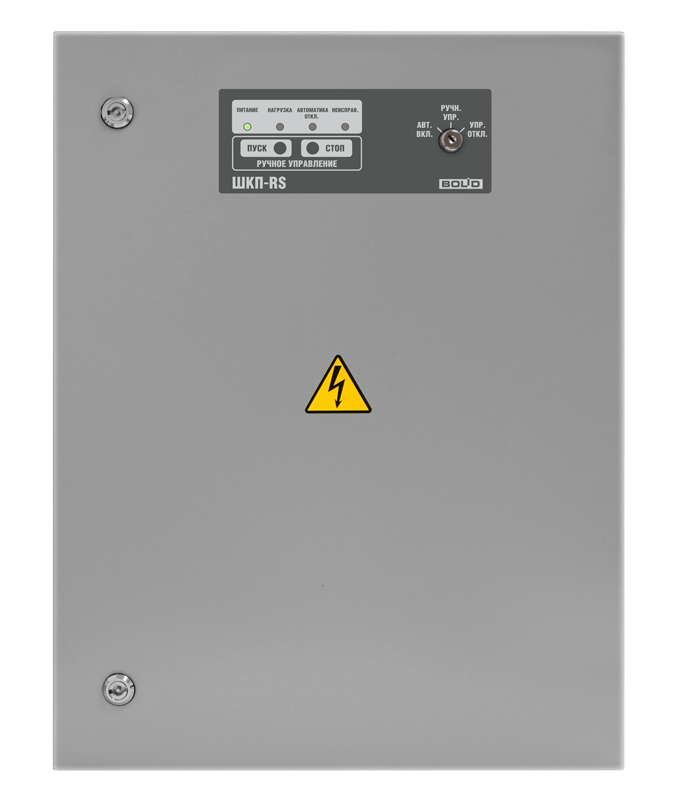

Описание блока ШКП-110 (IP54)
Блоки контрольно-пусковые ШКП-110 (IP54) предназначены для работы в составе систем пожаротушения и дымоудаления. Они обеспечивают автоматическое и ручное управление асинхронными двигателями с короткозамкнутым ротором — насосами, вентиляторами и приводами исполнительных механизмов с рабочим напряжением 380 В. Блок поддерживает контроль состояния питания, цепей управления и нагрузки, а также отображение аварийных и рабочих режимов с помощью встроенных световых индикаторов.
Предназначены для работы в составе систем пожаротушения и дымоудаления для автоматического и ручного управления асинхронным двигателем с короткозамкнутым ротором (насосы, вентиляторы, приводы исполнительных механизмов), рассчитанного на рабочее напряжение 380В.
Описание :
- Возможность работы в режимах ручного и автоматического управления. В автоматическом режиме шкаф управляется подачей напряжения 24 В внешними цепями
- Контроль действующего значения 3-х фазного напряжения и величины фазового сдвига на вводе электропитания
- Контроль исправности цепей управления двигателем и нагрузки.
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность" на встроенных световых индикаторах. Индикатор "Неисправность" управляется подачей напряжения 24 В внешними цепями
- Плавный пуск и остановка электродвигателей от 4 до 250 кВт (при наличии устройства плавного пуска)
- 3 сигнальных выхода для передачи сигналов "Питание", "Автоматика", "Двигатель" на устройство управления ("Поток-3Н", "С2000-4" или другое)
Основные возможности
- Ручное и автоматическое управление электродвигателем
- Контроль 3-фазного напряжения и фазового сдвига на вводе
- Отображение режимов "Авария питания", "Автоматика откл.", "Двигатель включ.", "Неисправность"
- Плавный пуск и остановка двигателей от 4 до 250 кВт (при наличии устройства плавного пуска)
- Три сигнальных выхода для передачи состояния на систему управления ("Поток-3Н", "С2000-4" или другое)
- Степень защиты IP54, защита от пыли и влаги
- Работа в диапазоне температур -30…+50 °C
Примеры применения
Блоки ШКП-110 используются на объектах с системами пожаротушения и дымоудаления для управления:
- насосами пожарного водоснабжения
- вентиляторами дымоудаления и приточной вентиляции
- приводами дверей и клапанов дымоудаления
- любым исполнительным оборудованием до 110 кВт в автоматизированных системах безопасности
Преимущества ШКП-110
- Компактный блок с высокой степенью защиты IP54
- Поддержка ручного и автоматического управления
- Контроль исправности цепей управления и нагрузки
- Отображение аварийных и рабочих состояний на встроенных индикаторах
- Плавный пуск и остановка электродвигателей
- Совместимость с системами управления "Поток-3Н", "С2000-4" и другими
Часто задаваемые вопросы
▶ Какие двигатели можно подключить к ШКП-110?
Поддерживаются асинхронные двигатели с короткозамкнутым ротором мощностью до 110 кВт при напряжении 380 В.
▶ Есть ли защита от пыли и влаги?
Да, блок имеет степень защиты IP54, что обеспечивает надежную работу в помещениях с повышенной влажностью и пылью.
▶ Можно ли использовать блок для плавного пуска двигателя?
Да, при наличии соответствующего устройства плавного пуска ШКП-110 поддерживает плавное включение и остановку электродвигателя.
▶ Какие сигнальные выходы предусмотрены?
Блок оснащен тремя сигнальными выходами для передачи состояния "Питание", "Автоматика", "Двигатель" на систему управления.
▶ Какой диапазон рабочих температур?
Блок работает при температуре от -30 до +50 °C.
▶ Какой ток потребления у блока?
Потребляемая мощность блока составляет около 30 Вт.
ШКП-110 (IP54) обеспечивает надежное управление электродвигателями и контроль состояния систем пожаротушения и дымоудаления на производственных, коммерческих и жилых объектах.
