Описание шкафа ШПС-24 исп.10

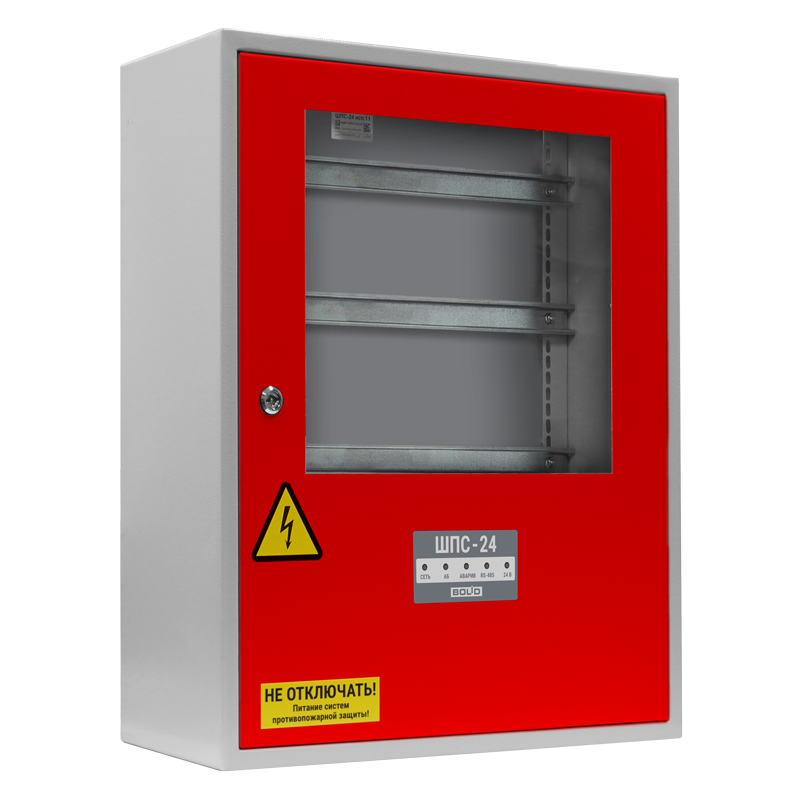

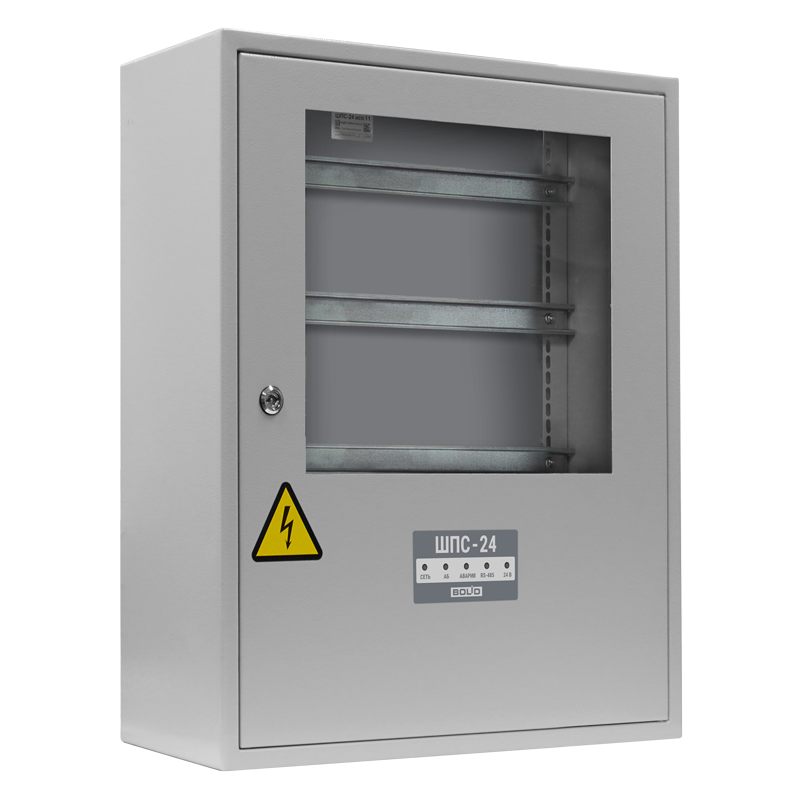

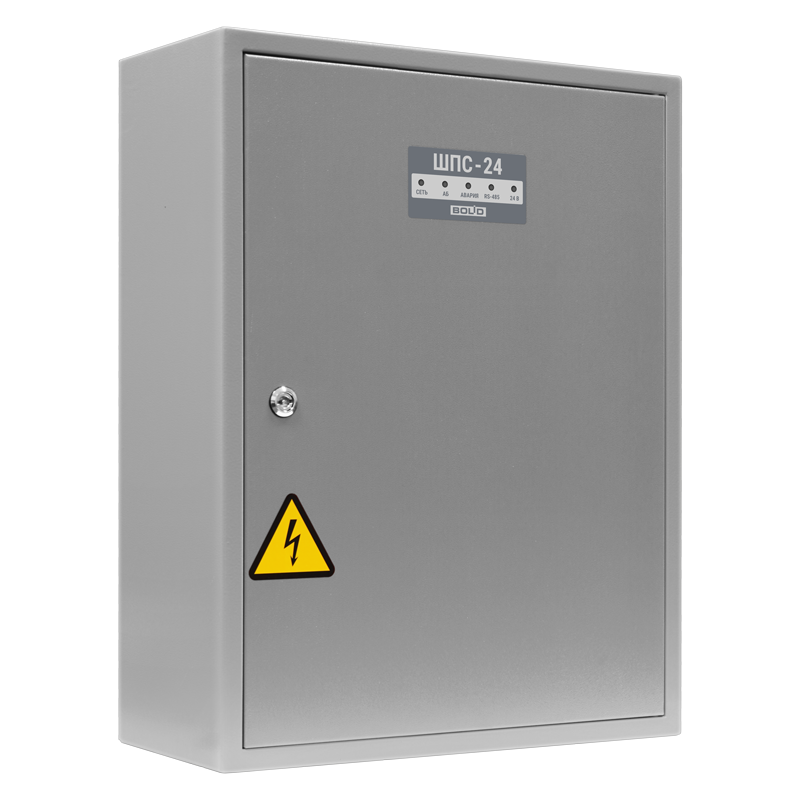

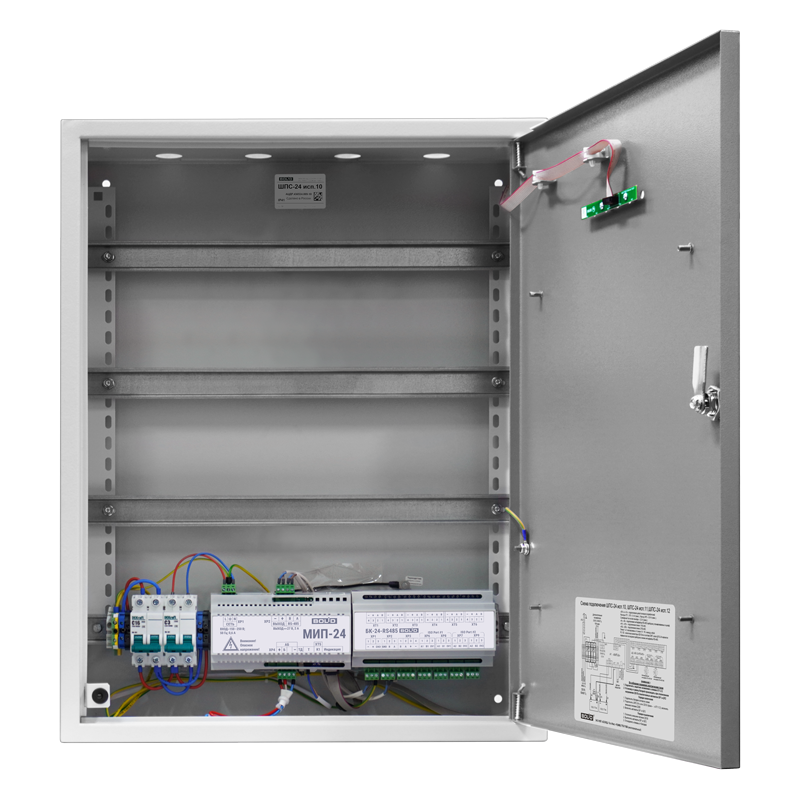

ШПС-24 исп.10 — шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку. Устройство обеспечивает надежное питание и управление компонентами систем охранно-пожарной сигнализации, включая ППКП и ППКУП. Шкаф оснащён встроенным блоком коммутации БК-24-RS485 и рассчитан на резервное питание от двух аккумуляторных батарей 12 В, 17 А·ч.
Краткое описание: Шкаф для монтажа средств пожарной автоматики с креплением на DIN-рейку; 2 ввода питания; U-вх.150…253 В, U-вых.27.2±6 В, I-ном.2 А, I-макс.2.2 А, под два АКБ 12 В 17 А·ч; встроенный блок коммутации БК-24-RS485 (две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП расположенным за пределами ШПС, одна линия RS-485 для подключения компонентов ППКП внутри ШПС; 7 выходов для подключения к приборам внутреннего интерфейса RS-485; 7 выходных каналов 24 В с индивидуальной защитой); IP41, t-раб.-10…+40°С, 650х500х220 мм. Возможность установки монтажного комплекта МК-1.
Функциональные возможности
- Два ввода питания с напряжением сети 150–253 В
- Выходное напряжение: 26,6–27,8 В от сети, 19–27 В от АКБ
- Выходной ток нагрузки до 2 А
- Встроенный блок коммутации БК-24-RS485 с тремя линиями RS-485 и 7 выходами для внутренних приборов
- Семь выходных каналов 24 В с индивидуальной защитой
- Возможность установки монтажного комплекта МК-1
- Защита корпуса по стандарту IP41
- Рабочая температура: -10…+40 °С
Технические данные
- Напряжение питания: 150–253 В (AC)
- Выходное напряжение при питании от сети: 26,6–27,8 В
- Выходное напряжение при питании от аккумуляторов: 19–27 В
- Номинальный выходной ток: 2 А
- Диагностические выходы: тип "СК" — "АВАРИЯ"; 2 × RS-485
- Степень защиты: IP41
- Диапазон рабочих температур: -10…+40 °С
- Габариты: 650 × 500 × 220 мм
Примеры применения
- Монтаж и питание приборов пожарной сигнализации на DIN-рейку
- Интеграция с ППКП и ППКУП через встроенный блок БК-24-RS485
- Резервное питание и контроль работы системы от аккумуляторов
- Использование на промышленных и коммерческих объектах с защитой IP41
Часто задаваемые вопросы
▶ Какое напряжение питания поддерживает ШПС-24 исп.10?
Шкаф поддерживает напряжение сети 150–253 В, а также резервное питание от двух аккумуляторов 12 В, 17 А·ч.
▶ Сколько линий RS-485 встроено в шкаф?
Встроенный блок коммутации БК-24-RS485 обеспечивает три линии RS-485: две для внешних компонентов и одну для внутренних приборов.
▶ Какая степень защиты корпуса у шкафа?
Корпус шкафа защищён по стандарту IP41, что обеспечивает защиту от пыли и падения мелких предметов.
▶ Можно ли подключать внутренние приборы через БК-24-RS485?
Да, блок коммутации имеет одну линию RS-485 для подключения внутренних приборов, обеспечивая резервированную связь и надежность системы.
▶ Какие аккумуляторы поддерживаются для резервного питания?
Шкаф рассчитан на использование двух аккумуляторов 12 В, 17 А·ч, обеспечивающих непрерывную работу оборудования при отключении основной сети.
▶ Можно ли использовать ШПС-24 исп.10 в промышленных условиях?
Да, шкаф имеет степень защиты IP41 и рабочий диапазон температур -10…+40 °С, что позволяет использовать его на промышленных и коммерческих объектах.
▶ Можно ли расширить функционал с помощью монтажного комплекта МК-1?
Да, ШПС-24 исп.10 поддерживает установку монтажного комплекта МК-1, что позволяет расширить функциональные возможности и удобство подключения дополнительных приборов.
▶ Какой номинальный выходной ток нагрузки шкафа?
Номинальный выходной ток составляет 2 А, что обеспечивает стабильное питание подключенных компонентов пожарной автоматики.
ШПС-24 исп.10 — это надежное решение для монтажа и управления средствами пожарной автоматики с интеграцией в комплексные системы охранно-пожарной сигнализации.
