Сигнал-10 Блок приемно-контрольный охранно-пожарный

Сигнал-10 блок приемно-контрольный охранно-пожарный Болид

Сигнал-10 — универсальный блок приемно-контрольный охранно-пожарный, предназначенный для построения надежных систем безопасности на объектах различного назначения. Прибор применяется как в автономном режиме, так и в составе интегрированной системы «ОРИОН» производства НВП «Болид».

Благодаря поддержке различных типов неадресных и адресно-пороговых шлейфов сигнализации, Сигнал-10 позволяет гибко адаптировать систему под требования конкретного объекта — от охранных задач до комплексного пожарного мониторинга.

описание :

В автономном режиме Сигнал-10 представляет собой однокомпонентный приемно-контрольный охранный прибор и выполняет следующие функции:

• контролирует неадресные шлейфы сигнализации:
  • тип 4: охранный
  • тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
  • тип 6: технологический
  • тип 7: охранный входной
  • тип 11: тревожный
  • тип 12: программируемый технологический
  • тип 17: водосигнальный
• управляет 2-мя релейными выходами без контроля подключаемых цепей
• управляет 2-мя ключевыми транзисторными выходами с контролем подключаемых цепей

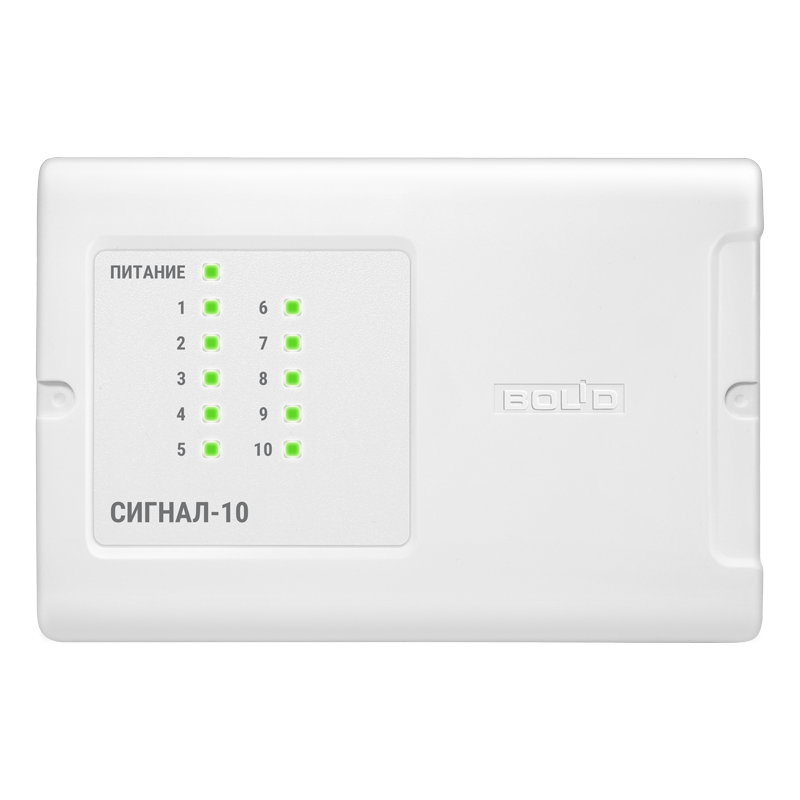

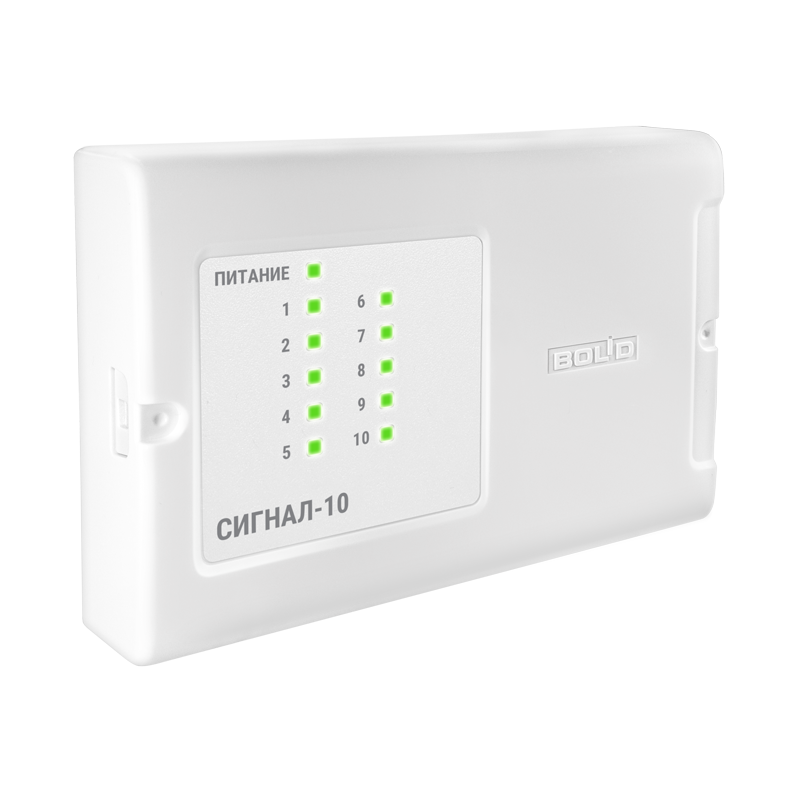

• отображает состояние шлейфов сигнализации и сообщения о неисправности на 11 встроенных индикаторах
• поддерживает процедуру взятия/снятия шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через подключаемый внешний считыватель
• позволяет одновременно управлять группой своих шлейфов сигнализации
• позволяет сохранять в энергонезависимой памяти до 85 электронных идентификаторов и их полномочия по управления шлейфами сигнализации
• питается от одного или двух независимых внешних источников питания постоянного тока
• имеет датчик вскрытия корпуса

В составе системы ИСО «Орион», совместно с сетевым контроллером (пультом контроля и управления «С2000М» либо компьютером с установленным ПО АРМ «Орион»), блок представляет собой совмещённый приёмно-контрольного прибор и прибор управления.
Дополнительно к функциям в автономном режиме блок выполняет следующие функции:

• контролирует пожарные неадресные шлейфы сигнализации:
  • тип 1: пожарный дымовой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС);
  • тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей);
  • тип 3: пожарный тепловой двухпороговый;
  • тип 16: пожарный ручной
  • тип 18: пожарный пусковой
• контролирует пожарный адресно-пороговый шлейф сигнализации
  • тип 14 с извещателями ДИП-34ПА, С2000-ИП-ПА, ИПР 513-3ПА
• поддерживает резервированный интерфейс RS-485
• передает в ИСО «Орион» сообщения о событиях: состоянии шлейфов, попытках взятия шлейфов на охрану (снятия с охраны), аварийном режиме, неисправностях шлейфов, релейных выходов, питания и т.д.
• поддерживает централизованное управление своими выходами по событиям в ИСО «Орион»: тревогах в разделах охраны, разрешении/запрещении прохода в точках доступа и т.д.
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью электронных идентификаторов (ключей и карточек) через любой считыватель в системе
• поддерживает процедуру взятия/снятия своих шлейфов сигнализации с помощью системных кнопочных клавиатур и с сетевого контроллера
• передает текущие значения сопротивлений шлейфов сигнализации с подключенными извещателями и сигнализаторами по запросу сетевого контроллера;
• имеет в энергонезависимой памяти буфер на 512 событий. В буфер сохраняются сообщения, которые не могут быть переданы сетевому контроллеру при отсутствии связи

Назначение и возможности прибора Сигнал-10

Основное назначение блока Сигнал-10 — контроль состояния охранных и пожарных шлейфов сигнализации, а также управление исполнительными устройствами через релейные и транзисторные выходы. Прибор обеспечивает сбор, обработку и передачу событий в систему диспетчеризации или на пульт управления.

Использование энергонезависимой памяти позволяет сохранять события даже при временном отсутствии связи с сетевым контроллером, что особенно важно для объектов с повышенными требованиями к надежности.

Часто задаваемые вопросы

Преимущества блока Сигнал-10

• контроль до 10 шлейфов сигнализации различных типов;
• возможность автономной работы и интеграции в систему «ОРИОН»;
• поддержка интерфейса RS-485 с резервированием;
• управление релейными и транзисторными выходами;
• поддержка электронных ключей и карт доступа;
• индикация состояний и неисправностей на корпусе прибора.

Область применения

Блок приемно-контрольный охранно-пожарный Сигнал-10 применяется в административных зданиях, офисных центрах, торговых объектах, складах, производственных помещениях и объектах инфраструктуры. Прибор подходит для создания как локальных, так и распределенных систем безопасности с централизованным управлением.
