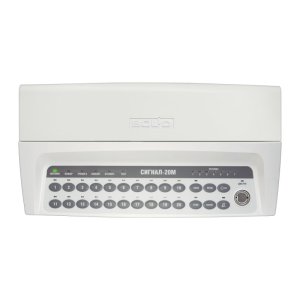

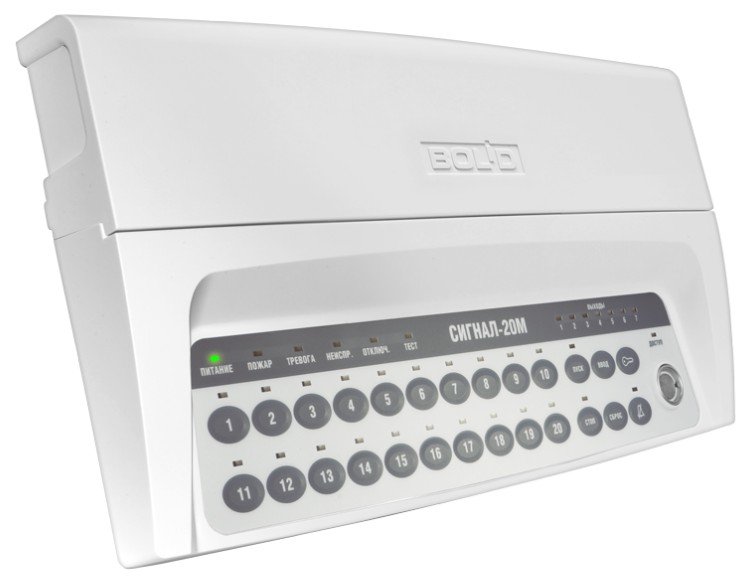

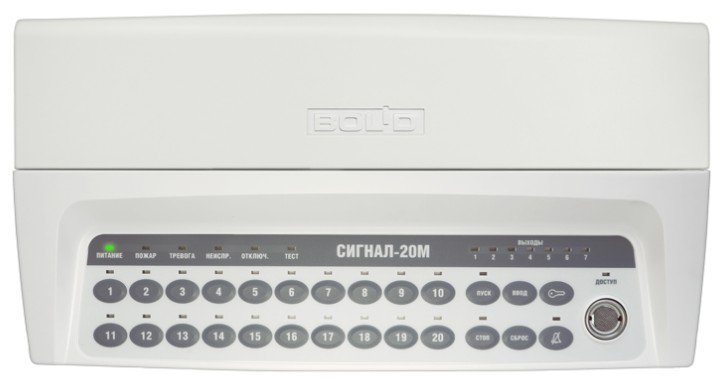

Сигнал-20М Прибор приемно-контрольный и управления охранно-пожарный
Сигнал-20М — высокотехнологичный ППКУП для контроля и управления средствами пожарной, охранной, тревожной и технологической сигнализации. Прибор может работать автономно или как адресное устройство в составе ИСО «Орион» под управлением пульта С2000М или ПК с ПО АРМ «Орион Про». Обеспечивает контроль 20 шлейфов сигнализации, прием извещений от различных типов извещателей и управление звуковыми и световыми оповещателями.
Описание:
Предназначен для работы в качестве совмещенного приемно-контрольного прибора и прибора управления средствами оповещения в составе комплексов технических средств пожарной сигнализации и автоматики, систем оповещения и управления эвакуацией 1 и 2 типов, охранной и тревожной сигнализации, технологической сигнализации.
Прибор способен работать автономно, а также может быть использован как адресное устройство при работе совместно с сетевым контроллером в составе ИСО "Орион". В качестве сетевого контроллера могут применяться пульт "С2000М" или ПК с установленным ПО АРМ "Орион Про".
При работе под управлением пульта "С2000М" вер.3.00 или выше, прибор, помимо управления средствами оповещения, обеспечивает подключение различного противопожарного оборудования в соответствии с РЭ на пульт "С2000М
- контроль 20 шлейфов пожарной (охранной, тревожной или технологической сигнализации)
- приём извещений от автоматических и ручных пассивных, активных (питающихся по шлейфу) и четырёхпроводных пожарных или охранных извещателей с нормально-замкнутыми или нормально-разомкнутыми внутренними контактами
- приём извещений от чувствительных элементов, фиксирующих превышение порога температуры (термокабели), при этом прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей
- контроль исправности линий связи с пожарными извещателями
- формирование дискретных сигналов "Пожар", "Неисправность", "Пуск" для передачи их на пульт пожарной части (ПЧ) (выходы К1, К2, К3)
- формирование дискретных сигналов "Тревога" для передачи их на пульт централизованного наблюдения (ПЦН) (выходы К1, К2, К3)
- управление звуковыми и световыми оповещателями (ЗО и СО) (выходы К4, К5, К6, К7)
- контроль исправности линий связи с оповещателями
- возможность подключения нескольких оповещателей к одному выходу, с обеспечением контроля исправности линий как в выключенном, так и во включенном состояниях
- отображение состояния элементов прибора на собственных индикаторах, а так же звуковую сигнализацию режимов работы
- хранение в энергонезависимой памяти до 4096 сообщений о событиях
- возможность взаимодействия с сетевым контроллером (пультом "С2000М" или ПК с установленным ПО АРМ "Орион Про")
- защиту органов управления от несанкционированного доступа при помощи идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
- хранение в энергонезависимой памяти суммарно до 128 идентификаторов пользователей (PIN-кодов и ключей Touch Memory)
- считывание ключей Touch Memory при помощи встроенного считывателя (подключение внешних считывателей не предусмотрено)
- возможность брать на охрану или снимать с охраны шлейфы сигнализации при помощи собственных органов управления или по команде сетевого контроллера
- управление звуковыми и световыми оповещателями (ЗО и СО) в автоматическом режиме (локальное управление)
- управление звуковыми и световыми оповещателями (ЗО и СО) в ручном режиме, при помощи органов управления и устройств дистанционного пуска (УДП)
- управление различным противопожарным оборудованием по командам пульта "С2000М" (централизованное управление)
- контроль состояния питания и вскрытия корпуса
Назначение и функциональные возможности
Сигнал-20М предназначен для приема извещений от автоматических и ручных пассивных и активных извещателей с нормально-замкнутыми или нормально-разомкнутыми контактами, а также от термокабелей. Прибор выполняет функции блока обработки линейных максимальных тепловых пожарных извещателей и контролирует исправность линий связи с извещателями и оповещателями. Формирует дискретные сигналы "Пожар", "Неисправность", "Пуск" для передачи на пульт пожарной части и "Тревога" для ПЦН. Управляет локально и централизованно ЗО и СО, контролирует питание и вскрытие корпуса.
Прибор поддерживает хранение до 4096 событий в энергонезависимой памяти, защищает органы управления при помощи PIN-кодов и ключей Touch Memory (до 128 пользователей), осуществляет взятие на охрану и снятие с охраны шлейфов сигнализации как вручную, так и по команде сетевого контроллера. Подключение внешних считывателей не требуется, встроенный считыватель Touch Memory обеспечивает идентификацию пользователей.
Часто задаваемые вопросы
▶ Сколько шлейфов контролирует Сигнал-20М?
Прибор контролирует 20 шлейфов пожарной, охранной, тревожной или технологической сигнализации.
▶ Какие типы извещателей поддерживаются?
Поддерживаются автоматические и ручные пассивные и активные извещатели, четырехпроводные извещатели и термокабели.
▶ Как осуществляется управление оповещателями?
Управление ЗО и СО осуществляется локально через органы управления прибора и централизованно через пульт С2000М или ПК с АРМ «Орион Про».
▶ Сколько событий и пользователей может хранить прибор?
Прибор хранит до 4096 событий и до 128 идентификаторов пользователей (PIN-коды и ключи Touch Memory).
▶ Какое питание требуется для работы Сигнал-20М?
Напряжение внешнего источника питания составляет 10.2–28 В, максимальный ток потребления — 650 мА.
▶ Какой диапазон рабочих температур и степень защиты?
Диапазон рабочих температур от -30°С до +50°С, степень защиты IP40.
Технические преимущества
- Контроль 20 шлейфов пожарной, охранной, тревожной или технологической сигнализации;
- Прием извещений с активных и пассивных извещателей, термокабелей и четырехпроводных устройств;
- Формирование дискретных сигналов на выходах К1-К3 ("СК") и К4-К7 ("ОК") с контролем линии;
- Управление локальное и централизованное ЗО и СО;
- Работа автономно или в составе ИСО «Орион» с контроллером С2000М;
- Хранение до 4096 событий и до 128 идентификаторов пользователей;
- Напряжение питания 10.2–28 В, ток потребления до 650 мА, степень защиты IP40;
- Рабочий диапазон температур -30…+50°С, размеры 332×177×42 мм.
Область применения
Сигнал-20М применяется для организации комплексной охранно-пожарной сигнализации и управления средствами оповещения на объектах любого типа. Подходит для систем эвакуации, охранной сигнализации, тревожной сигнализации и технологического контроля. Используется как автономно, так и в составе ИСО «Орион» с сетевым контроллером.
