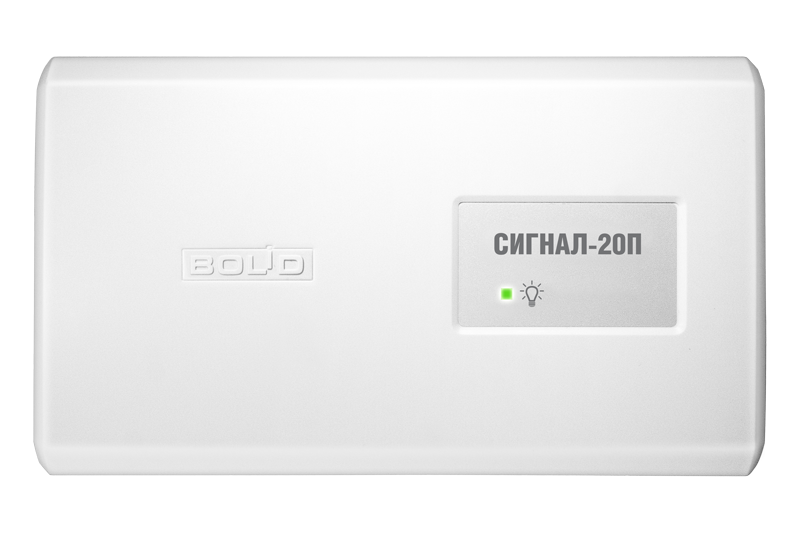

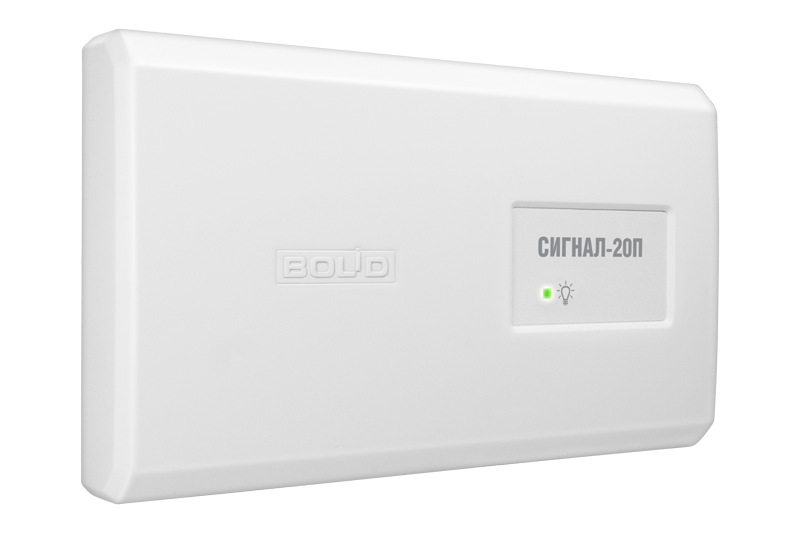

Описание блока Сигнал-20П
Блок Сигнал-20П предназначен для интеграции в систему ИСО "Орион" и контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами. Устройство обеспечивает релейное управление внешними исполнительными устройствами и позволяет гибко программировать типы шлейфов и выходные тактики управления.
Предназначен для использования в составе ИСО "Орион" для контроля различных типов охранных и пожарных неадресных извещателей, контакторов и сигнализаторов с нормально-замкнутыми или нормально-разомкнутыми контактами и релейного управления внешними исполнительными устройствами.
Отличие "Сигнал-20П" от "Сигнал-20П исп.01" состоит в материале и размере корпуса.
Описание :
- До 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов сигнализации:
- тип 1: пожарный дымовой двухпороговый
- тип 2: пожарный комбинированный однопороговый (с возможностью подключения тепловых и дымовых извещателей)
- тип 3: пожарный тепловой двухпороговый (с распознаванием сработки одного и двух извещателей в ШС)
- тип 4: охранный
- тип 5: охранный с распознаванием нарушения блокировочного контакта извещателя
- тип 6: технологический
- тип 7: охранный входной
- тип 11: тревожный
- тип 12: программируемый технологический
- тип 16: пожарный ручной
- тип 17: водосигнальный
- тип 18: пожарный пусковой
- Управление взятием/снятием ШС под охрану, выходными реле прибора по интерфейсу RS-485 с пульта управления или клавиатур ИСО «Орион»
- Подключение считывателя ключей «Touch Memory» для идентификации пользователя и управления разделами (взятие, снятие)
- Программируемые выходы (41 локальная тактика управления)
- Контроль двух выходов на обрыв и короткое замыкание
- Два ввода питания: для подключения основного и резервного источников питания
Основные возможности
- Контроль до 20 радиальных шлейфов сигнализации
- Программируемый выбор типа шлейфов (пожарные, охранные, технологические, тревожные, водосигнальные)
- Управление взятием/снятием шлейфов под охрану через интерфейс RS-485
- Подключение считывателя Touch Memory для идентификации пользователей и управления разделами
- Программируемые выходы: 41 локальная тактика управления
- Контроль выходов на обрыв и короткое замыкание
- Два ввода питания для основного и резервного источников
- Работа в диапазоне температур -30…+50 °C
- Совместимость с пультами и клавиатурами ИСО «Орион»
Случаи применения
Сигнал-20П используется на промышленных, коммерческих и жилых объектах, включая:
- офисы и административные здания для контроля пожарной сигнализации и охранной защиты
- банки и финансовые учреждения для интеграции с системами ПЦО
- склады и производственные помещения для контроля технологических и охранных шлейфов
- жилые дома и комплексы с централизованной системой охранно-пожарной сигнализации
Преимущества Сигнал-20П
- Гибкая настройка типов шлейфов и релейных выходов
- Поддержка Touch Memory для безопасного управления разделами
- Резервирование питания для бесперебойной работы
- Совместимость с существующими пультами и клавиатурами ИСО «Орион»
- Контроль целостности шлейфов и реле
- Широкий диапазон рабочих температур и надёжная защита корпуса
Часто задаваемые вопросы
▶ Сколько шлейфов поддерживает Сигнал-20П?
Блок контролирует до 20 радиальных шлейфов сигнализации.
▶ Можно ли подключать считыватель Touch Memory?
Да, блок поддерживает подключение Touch Memory для идентификации пользователей и управления разделами сигнализации.
▶ Какие типы шлейфов можно настроить?
Доступны пожарные, охранные, технологические, тревожные, водосигнальные и комбинированные типы шлейфов.
▶ Поддерживает ли блок резервное питание?
Да, блок имеет два ввода питания для подключения основного и резервного источников.
▶ Как контролируются выходы реле?
Выходы реле контролируются на обрыв и короткое замыкание, что обеспечивает надежность управления внешними устройствами.
▶ Какое управление доступно для шлейфов?
Взятие и снятие шлейфов под охрану осуществляется через интерфейс RS-485 с пультов и клавиатур ИСО «Орион».
▶ Какая температура эксплуатации допустима?
Диапазон рабочих температур составляет от -30 до +50 °C.
▶ Совместим ли блок с другими устройствами ИСО «Орион»?
Да, блок полностью интегрируется с пультами, клавиатурами и другими приборами ИСО «Орион».
▶ Сколько выходов реле доступно?
Блок оснащён тремя выходами типа «сухие контакты» и двумя типа «открытый коллектор» для управления внешними устройствами.
Сигнал-20П обеспечивает надежное управление охранно-пожарными системами на различных объектах и совместим с существующими пультами и клавиатурами ИСО «Орион», что делает его универсальным выбором для промышленных, коммерческих и жилых зданий.
