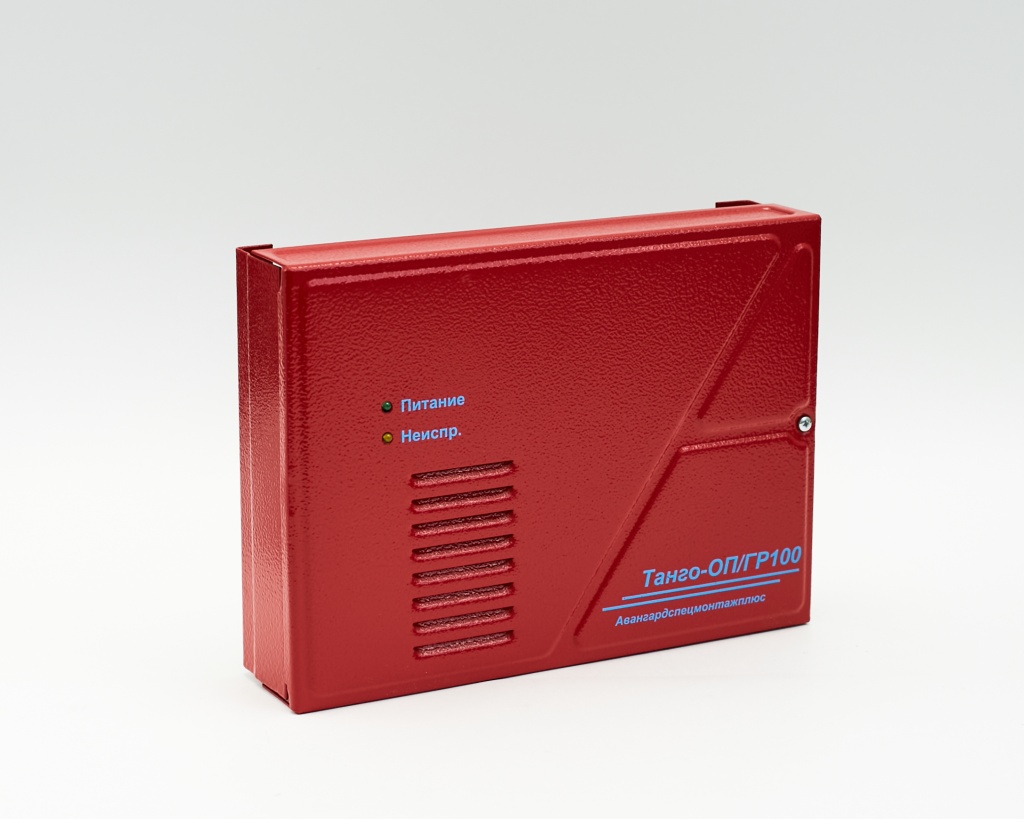

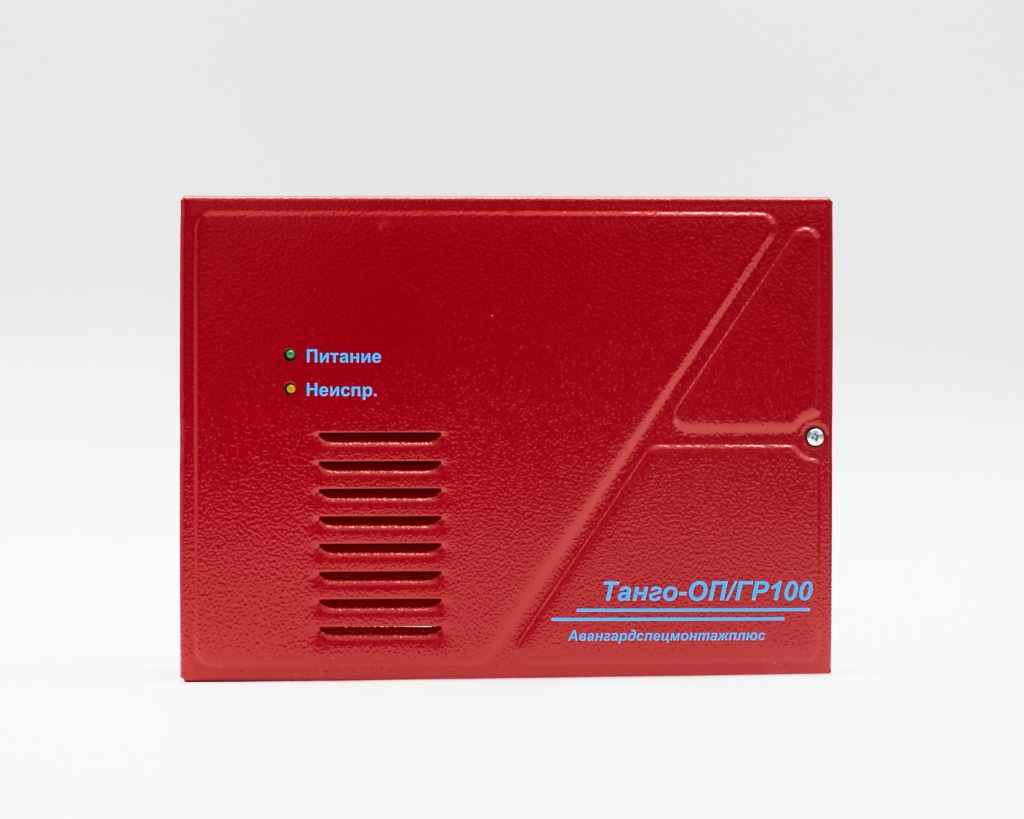

Усилители мощности «Танго-ОП/ГР100» (в дальнейшем усилитель) предназначен для усиления аудиосигналов и их трансляции на звуковоспроизводящие колонки и рупорные громкоговорители с трансформаторным входом.
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Номинальное напряжение питания – 24В;
Допустимый диапазон напряжения питания – (21- 30)В;
Номинальное напряжение входного сигнала – 2,85В;
Максимальное напряжение входного сигнала – 3,3В;
Номинальная, долговременная, среднеквадратичная мощность, при номинальных напряжениях питания и входного сигнала – не менее 100Вт;
Максимальная, кратковременная, среднеквадратичная мощность при максимальных напряжениях питания и входного сигнала – не более 140Вт;
Неравномерность частотной характеристики – не более 6дБ;
Коэффициент нелинейных искажений – не более 1%.
Номинальное выходное напряжение – 100В;
Номинальный выходной импеданс – не более 0,1Ом;
Потребляемый ток в режиме покоя – не более 0,1А;
Потребляемый ток при номинальной нагрузке – не более 5,5А:
Усилители обеспечивают контроль цепей подключения громкоговорителей;
Усилители обеспечивают передачу информации о неисправности цепей подключения громкоговорителей на прибор управления («Танго-ПУ/БП-2», «Танго-ПУ/ЗК»);
Габаритные размеры устройства (ШхВхГ) не более: 220х160х50 мм;
Масса устройства – не более 2 кг:
Средняя наработка прибора на отказ не менее 20000 ч;
Установленный срок службы прибора не менее 10 лет;
Диапазон рабочих температур: от +5 до +40°С;
Степень жесткости по устойчивости к воздействию электромагнитных помех по ГОСТ 30379 - вторая.
защита обеспечиваемая оболочкой по ГОСТ 14254-96 – IP20
Содержание драгоценных металлов:
золото – 0,005088г., серебро – 0,010472г.
Усилитель реализован по мостовой схеме усилителя звуковых частот, работающего в режиме «D». Напряжение звукового сигнала с выхода усилителя поднимается до уровня 100В повышающим трансформатором. Контроль цепей подключения громкоговорителей обеспечивается схемой контроля. Исходное состояние цепи, соответствующее ее исправности, записывается в память схемы контроля на стадииналадки. Схема подключения громкоговорителей показана на рисунке.
За более подробной информацией и консультацией вы можете обратиться к нашим специалистам ООО "ОгнеборСервис".
Усилитель мощности Танго-ОП/ГР100 для систем звукового оповещения
Усилитель мощности Танго-ОП/ГР100 предназначен для приёма линейного аудиосигнала и подачи его на акустические колонки или рупорные громкоговорители с трансформаторным входом. Он используется в составе систем «Танго» для голосового оповещения и фонового озвучивания помещений.
Габариты компактного корпуса (220×160×50 мм) и вес до 2 кг позволяют устанавливать устройство в щитовых и монтажных отсеках. Усилитель работает от 24 В (диапазон 21–30 В) и развивает номинальную мощность 100 Вт RMS, обеспечивая пиковый потенциал до 140 Вт. Диапазон воспроизводимых частот 135 Гц–17 кГц гарантирует чистую передачу речи и музыки, а коэффициент искажений ниже 1 % сохраняет качество сигнала.
Часто задаваемые вопросы об усилителе Танго-ОП/ГР100
Для чего нужен усилитель Танго-ОП/ГР100?
Предназначен для усиления линейного аудиосигнала и питания трансформаторных громкоговорителей в системах оповещения и фонового озвучивания.
Какой номинал мощности у устройства?
Номинальная мощность составляет 100 Вт RMS, а кратковременная пик-функция достигает 140 Вт при максимальном входном сигнале.
Каковы требования к питанию?
Работает от источника 24 В (допустимый диапазон 21–30 В), потребляя до 5,5 А при полной нагрузке и 0,1 А в режиме покоя.
Какие колонки можно подключить?
Любые колонки или рупорные громкоговорители с трансформаторным входом 100 В и импедансом не более 0,1 Ω.
Есть ли защита и контроль на выходе?
Да, усилитель контролирует цепи громкоговорителей и передаёт информацию о неисправностях на управляющие приборы «Танго-ПУ/БП-2» и «Танго-ПУ/ЗК».
В каком диапазоне звучит усилитель?
Полоса воспроизводимых частот охватывает 135 Гц–17 кГц, что подходит для речи и фоновой музыки.
Где применяют Танго-ОП/ГР100?
В системах аварийного оповещения и фонового звука в школах, офисах, торговых центрах, складах, промышленных помещениях.
Какова средняя наработка и срок службы?
Средняя наработка на отказ составляет не менее 20000 часов, а установленный срок службы – 10 лет.
Преимущества Танго-ОП/ГР100
Мостовая схема класса D обеспечивает высокую эффективность и низкий нагрев.
Выходное напряжение 100 В и импеданс 0,1 Ω подходят для трансформаторных колонок.
Контроль цепей громкоговорителей с передачей сигналов о неполадках на приборы «Танго-ПУ/БП-2» и «Танго-ПУ/ЗК».
Стабильная работа при температурах от +5 до +40 °С и степень защиты IP20.
Долговечность: средняя наработка на отказ ≥ 20000 ч, срок службы ≥ 10 лет.
Где применяется
Танго-ОП/ГР100 используют в системах аварийного оповещения школ, офисов, торговых центров и производственных цехов. Он идеально подходит для трансляции голосовых команд, фоновой музыки и сигналов тревоги на большие помещения благодаря выходу 100 В и возможности подключить несколько громкоговорителей по линии.
