Аларм-11 исполнение GSM

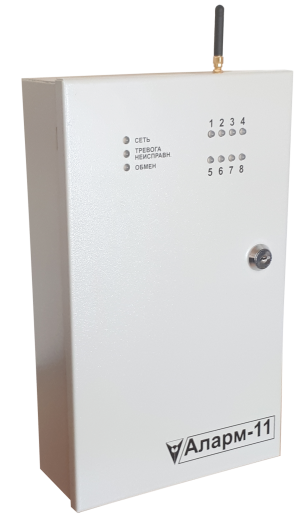

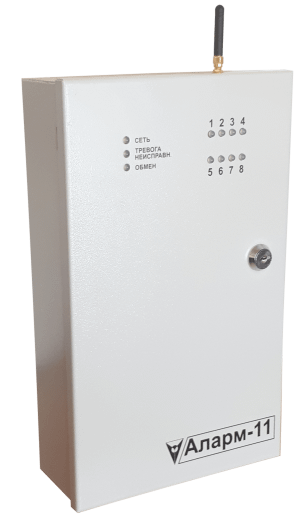

Описание ППКО «Аларм-11» исполнение GSM

Прибор является многофункциональным техническим устройством, предназначенным для построения систем охранной сигнализации объектов.

Исполнения прибора

Прибор выпускается в следующих исполнениях:

• исполнение GSM — с использованием модема GSM (3G/4G);
• исполнение NB-IoT — с использованием модема NB-IoT (не поддерживает передачу SMS сообщений).

Исполнения прибора являются аналогами, выполнены на одной конструктивной базе и отличаются типом модемов для передачи данных.

Все исполнения прибора выпускаются в металлическом корпусе.

Функциональные возможности

Прибор обеспечивает:

• контроль и индикацию текущего состояния прибора, до 8-ми двухпроводных охранных и тревожных шлейфов сигнализации (ШС), каждой из зон на соответствующих зонам индикаторах блока индикации БИ-2;
• передачу информации об изменении состояния ШС и собственного состояния на пульт централизованного наблюдения (ПЦН) в составе системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся» (СПИ) в соответствии с «Протоколом информационно-логического обмена информацией между ПЦН и ППКО в СПИ «АСОС Алеся» по ETHERNET/GPRS каналам связи» (версия 4 в редакции от 07.10.2014 г.) по двум активным каналам связи: Ethernet (основному) и GSM (резервному), посредством технологии передачи данных стандарта HSPA+/LTE (3G/4G), либо стандарта NB-IoT;
• индикацию состояния ШС и собственного состояния;
• при установке двух SIM-карт возможность передачи данных в сетях двух операторов сотовой связи в режиме работы на ПЦН в составе СПИ;
• выдачу сигналов оповещения на встроенный звуковой оповещатель (ВЗО) и внешний комбинированный (светозвуковой) оповещатель (СЗО);
• передачу информации об изменении состояния ШС и собственного состояния в автономном режиме работы по каналу связи на сотовый телефон посредством службы коротких сообщений (SMS);
• в автономном режиме «Без SIM-карты» прибор выполняет все функции автономного режима, кроме передачи SMS-оповещений;
• питание извещателей и других охранных устройств;
• передачу информации на сотовый телефон (в автономном режиме) по каналу связи GSM (3G/4G) для исполнения «GSM» в текстовом виде посредством службы коротких сообщений.

Дополнительные возможности для ППКО с версией ПО «3» и выше

Для работы в составе ПЦН «Алеся–01» с версиями ПО «TransportLevelDouble» версии 2.1 и выше, «ALICE XXI» версии 3.24 и выше, «DI» версии 3.24 и выше, SWITCH версии 4.8 и выше прибор обеспечивает:

• загрузку ПО и его замену в ППКО по командам с АРМ ДО ПЦН;
• передачу на ПЦН в реальном режиме времени текущего состояния канала сети GSM с отображением уровня сигнала в dB и оценкой качества;
• отображение качества канала связи звуковыми сигналами посредством ВЗО (5 раз) при вскрытии корпуса прибора.

Работа по интерфейсу RS-485

При подключении по стыку RS485 поддерживаются:

• МРШС-8 — модули расширения шлейфов сигнализации (до 3-х);
• БВИ RS485 «Аларм» в симплексном режиме (для ППКО выпуска с ноября 2020 года);
• «Аларм-БРШС» (ЗАО «Риэлта»);
• «Астра-РИ-М РР» («ТЕКО»).

Дополнительно обеспечивается:

• контроль состояния до 24-х ШС (двухпроводных и радиоканальных);
• контроль радиоканальных извещателей серии «Аларм-РК» и системы «Астра РИ-М»;
• индикация состояния до 24-х ШС на БВИ RS485;
• индикация собственного состояния прибора и до 32-х ШС на БВИ RS485.

Управление доступом

Прибор поддерживает постановку шлейфов сигнализации на охрану по команде с ПЦН.

Постановка и снятие с охраны осуществляется ключами доступа DS1990A и защищенными ключами доступа АКБС.467369.002.

Технические характеристики

• Напряжение питания от сети 220 В: 187–242 В
• Напряжение питания от АКБ: 10,7–14 В
• Тип АКБ: 12 В, 18–22 А·ч
• Максимальный ток внешней нагрузки:
  • выход 1 — 1 А;
  • выход 2 — 0,5 А.
• Ток потребления без внешних нагрузок:
  • от сети — не более 35 мА;
  • от АКБ — не более 250 мА.
• Мощность потребления:
  • без внешних нагрузок — не более 8 В·А;
  • при нагрузке 1,5 А — не более 45 В·А.
• Максимальное напряжение реле: 120 В
• Максимальный ток реле: 1 А
• Программируемая задержка ШС: 70 мс или 300 мс
• Максимальное количество зон: 32
• Количество встроенных ШС: 8
• Количество ШС при расширении: до 24
• Время готовности: не более 5 секунд
• Время автономной работы: не менее 3 часов
• Наработка на отказ: не менее 20 000 часов
• Срок службы: не менее 10 лет
• Степень защиты: IP20
• Класс защиты от поражения электрическим током: I
• Диапазон рабочих температур: от -20°C до +50°C
• Габариты: 340×205×100 мм
• Масса без АКБ: не более 4 кг
• Формат SIM-карты: Mini SIM

Дополнительное оборудование

По согласованию с потребителем дополнительно поставляются:

• УС-ППК — устройство для программирования с ПК;
• УСБ-ППК — беспроводное устройство программирования по Bluetooth;
• БИ-2 «Аларм» — блок индикации зон;
• МДВ-7/К — сенсорная клавиатура управления;
• УД-3Т (УД-1Т) — устройство доступа для ключей;
• ключи доступа DS1990A;
• ключи доступа защищенные АКБС.467369.002.

Оборудование для расширения системы

• МРШС-8 для подключения дополнительных двухпроводных ШС;
• БВИ «Аларм»;
• БВИ «Аларм» RS485;
• радиоканальный блок «Аларм-БРШС»;
• радиорасширитель «Астра-РИ-М РР»;
• радиоканальные извещатели серии «Аларм-РК» и системы «Астра-РИ-М».

Документация

Функциональные возможности, устройство, работа и схемы подключения подробно представлены в руководстве по эксплуатации прибора.

Для ППКО 063-32-11 «Аларм-11» (исполнения «А», «Б») и более ранних версий документация размещена в разделе «Документация / Приборы».

Документация на дополнительное оборудование размещена в разделе «Документация / Аксессуары».

Эксплуатационная документация на радиоканальное оборудование и извещатели размещена в разделе «Документация / Радиоканальное оборудование».

Сертификация

Прибор сертифицирован серийно Аккредитованным органом по сертификации технических средств охранно-пожарной сигнализации Департамента охраны МВД Республики Беларусь.

Аларм-11 GSM — приемно-контрольный прибор для охранной и пожарной сигнализации

Аларм-11 GSM представляет собой приемно-контрольный прибор, предназначенный для организации централизованного контроля состояния охраняемого объекта с передачей сообщений по GSM-каналу связи. Оборудование применяется в системах охранной, тревожной и пожарной сигнализации для приема сигналов от извещателей, обработки событий и оперативного оповещения ответственных лиц о тревожных ситуациях.

Использование GSM-связи позволяет обеспечить передачу тревожных сообщений независимо от наличия проводных каналов связи. Это особенно актуально для удаленных объектов, складов, торговых точек, строительных площадок, коттеджей и других объектов, где требуется надежный дистанционный контроль состояния системы безопасности.

Назначение и возможности прибора Аларм-11 GSM

Прибор используется в качестве центрального элемента системы безопасности объекта. Он обеспечивает постоянный контроль подключенных шлейфов сигнализации, регистрацию тревожных событий и передачу информации на мобильные устройства или диспетчерские пункты через GSM-сеть.

В современных системах безопасности оборудование данного класса позволяет значительно повысить оперативность реагирования на нештатные ситуации, сократить время обнаружения инцидентов и обеспечить контроль объекта независимо от его местоположения.

• контроль состояния охранных и пожарных шлейфов;
• прием сигналов от различных типов извещателей;
• передача тревожных сообщений по GSM-каналу;
• круглосуточный мониторинг объекта;
• регистрация событий системы безопасности;
• контроль работоспособности подключенного оборудования;
• интеграция в комплексные системы охраны.

Преимущества использования GSM-канала связи

Одним из основных преимуществ исполнения GSM является возможность передачи извещений по мобильной сети без необходимости прокладки дополнительных линий связи. Такой подход повышает надежность системы и позволяет быстро организовать охрану объекта практически в любом месте, где присутствует покрытие оператора мобильной связи.

Дополнительным преимуществом является возможность резервирования каналов передачи информации и оперативного информирования ответственных лиц о возникновении тревоги, неисправности или отключении питания.

Применение на объектах Республики Беларусь

Приборы приемно-контрольные с GSM-модулем широко применяются на объектах различного назначения в соответствии с требованиями действующих нормативных документов Республики Беларусь в области пожарной и охранной безопасности. Подобные решения используются как на небольших коммерческих объектах, так и на крупных производственных предприятиях.

• объекты торговли;
• офисные здания;
• складские комплексы;
• коттеджи и жилые дома;
• производственные помещения;
• административные объекты;
• удаленные объекты без постоянного персонала.

Преимущества Аларм-11 GSM

Использование прибора позволяет создать надежную систему мониторинга объекта с возможностью оперативного реагирования на тревожные события и удаленного контроля состояния оборудования.

• наличие GSM-канала передачи данных;
• возможность удаленного контроля объекта;
• интеграция в системы охранной и пожарной сигнализации;
• простота внедрения на существующих объектах;
• круглосуточный мониторинг состояния;
• соответствие требованиям систем безопасности;
• стабильная работа в непрерывном режиме;
• подходит для объектов различного назначения.

Где применяется Аларм-11 GSM

На практике прибор используется в проектах, где требуется передача тревожных извещений на удаленные устройства или диспетчерские пункты без использования проводных каналов связи.

• магазины и торговые павильоны;
• частные дома и коттеджи;
• склады и логистические центры;
• объекты строительства;
• гаражные комплексы;
• производственные площадки;
• объекты инженерной инфраструктуры.

Часто задаваемые вопросы

Ниже приведены наиболее популярные вопросы по эксплуатации прибора Аларм-11 GSM и его использованию в составе систем безопасности.

Аларм-11 GSM позволяет организовать надежный удаленный контроль объекта и обеспечить своевременное получение информации о тревожных событиях, что делает его эффективным решением для современных систем безопасности.
