ППКО Аларм-14

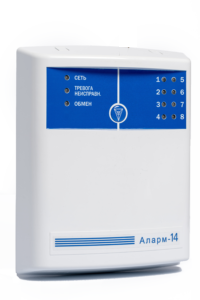

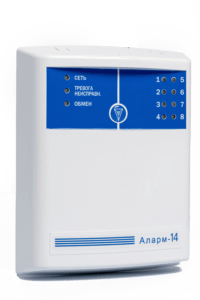

ППКО Аларм-14 — прибор приемно-контрольный охранный для систем безопасности

ППКО Аларм-14 — современный прибор приемно-контрольный охранный, предназначенный для построения централизованных и автономных систем охранной сигнализации на объектах различного назначения. Устройство применяется для контроля состояния охранных и тревожных шлейфов, передачи извещений на пульт централизованного наблюдения и управления внешними исполнительными устройствами.

Прибор активно используется на объектах коммерческой, административной и жилой инфраструктуры, обеспечивая стабильную работу систем охраны и передачу тревожных сообщений по Ethernet, GSM и NB-IoT каналам связи. Благодаря поддержке современных протоколов передачи данных ППКО Аларм-14 интегрируется в системы централизованного мониторинга и охраны объектов.

Приборы приемно-контрольные охранные ППКО «Аларм-14», «Аларм-14/6», «Аларм-14/4» предназначены для построения централизованных и автономных систем охранной сигнализации объектов (квартир, офисов, складов, школ, отделений банков, торговых, административных и производственных помещений и т.п.).

Приборы приемо-контрольные охранные ППКО «Аларм-14», «Аларм-14» (исп. «GSM», исп. «NB-IoT»), «Аларм-14/4» (исп. «GSM», исп. «NB-IoT») являются аналогами, выполнены на одной конструктивной базе, отличаются типом модемов для передачи данных.

Все исполнения прибора выпускаются в пластмассовом корпусе.

Прибор обеспечивает:

• контроль состояния до 8-ми, 6-ти и 4-х двухпроводных охранных и тревожных шлейфов сигнализации (ШС) соответственно;
• индикацию состояния ШС и собственного состояния;
• выдачу сигналов оповещения на внешний комбинированный (светозвуковой) оповещатель (СЗО);
• в режиме работы на ПЦН в составе СПИ передачу информации об изменении состояния ШС и собственного состояния на пульт централизованного наблюдения (ПЦН) системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся» (СПИ) в соответствии с «Протоколом информационно-логического обмена информацией между ПЦН и ППКО в СПИ «АСОС Алеся» по ETHERNET/GPRS каналам связи» (версия 4 в редакции от 07.10.2014 г.), по двум каналам связи: Ethernet (основному) и GSM (резервному), посредством технологии передачи данных стандарта EDGE/HSPA+/LTE (2G/3G/4G), либо стандарта NB-IoT;
• загрузку ПО и его замены в ППКО по командам с АРМ ДО ПЦН;
• передачу на ПЦН в реальном режиме времени текущего состояния канала сети сотовой связи GSM c отображением данных в программе транспортного модуля в виде качественных характеристик (уровня сигнала в dB с оценкой качества);
• отображение качества канала связи звуковыми сигналами с помощью ВЗО (5 раз) при вскрытии корпуса прибора;
• при установке двух SIM карт возможность передачи данных в сетях двух операторов сотовой связи в режиме работы на ПЦН в составе СПИ;>
• в автономном режиме передачу информации об изменении состояния ШС и собственного состояния по каналу связи на сотовый телефон посредством службы коротких сообщений (SMS);
• в автономном режиме «Без SIM-карты» все функции автономного режима, без передачи SMS оповещений;
• питание извещателей охранных и других устройств.

для ППКО с версией ПО «3» и выше в составе ПЦН «Алеся–01» с версиями ПО «TransportLevelDouble» версия 1.5 и выше «ALICE XXI» версия 3.20 и выше, «DI» версия 3.20 и выше, SWITCH версия 4.07 и выше:

• загрузку ПО и его замены в ППКО по командам с АРМ ДО ПЦН;
• передачу на ПЦН в реальном режиме времени текущего состояния канала сети сотовой связи GSM c отображением данных в программе транспортного модуля в виде качественных характеристик (уровня сигнала в dB с оценкой качества);
• отображение качества канала связи звуковыми сигналами с помощью ВЗО (5 раз) при вскрытии корпуса прибора.

При подключении по стыку RS485:

• МРШС-8 модулей (до 3-х) расширения шлейфов сигнализации;
• БВИ RS485 «Аларм» в симплексном режиме;
• «Аларм-БРШС» (ЗАО «Риэлта»), либо «Астра-РИ-М РР» («ТЕКО»);

дополнительно обеспечивает:

• контроль состояния до 24-х ШС (двухпроводных, радиоканальных);
• контроль радиоканальных ОИ серии «Аларм-РК» (ЗАО «Риэлта»), системы «Астра РИ-М» («ТЕКО»);
• индикацию контроля собственного состояния прибора, и до 32-х двухпроводных, радиоканальных ШС на индикаторах блока выносной индикации БВИ RS485;
• индикацию контроля состояния до 24-х двухпроводных, радиоканальных ШС на индикаторах блока выносной индикации БВИ.

Приборы поддерживают постановку ШС на охрану по команде с ПЦН.
Приборы обеспечивают постановку и снятие с охраны ключами доступа DS1990A, ключами доступа защищенными АКБС.467369.002.

По согласованию с потребителем дополнительно поставляются:

— устройство соединительное УС-ППК – для программирования прибора с помощью ПЭВМ;
— устройство соединительное беспроводное УСБ-ППК – для программирования прибора с помощью ПЭВМ, поддерживающего технологию Bluetooth;
— блок индикации БИ-2 «Аларм» – для индикации состояния зон прибора;
— модуль доступа выносной МДВ-7/К – сенсорная клавиатура для набора кодов доступа, управления прибором (любой из зон прибора) и (или) для подтверждения снятия с охраны;
— устройство доступа УД-3Т (УД-1Т) – контактное устройство доступа (УД) для установки ключей доступа;
— ключи доступа DS1990A,
— ключи доступа защищенные АКБС.467369.002 – электронные ключи контактного способа считывания для подтверждения (после записи их кодов в память прибора) права пользователя на работу с прибором в определенном объеме, ограниченном уровнем доступа (хозяин, группа задержания, электромонтер).
Количество УД, МДВ-7/К, ключей доступа и ключей доступа защищенных определяется потребителем.
— блок выносной индикации БВИ «Аларм» – для индикации состояния двухпроводных, радиоканальных ШС прибора (до 24-х);
— блок выносной индикации БВИ «Аларм» RS485 – для удаленной индикации состояния прибора и ШС (до 32-х) на индикаторах БВИ RS485

для подключения и контроля до 24-х радиоканальных ШС:

— «Аларм-БРШС» блок расширения шлейфов сигнализации радиоканальный ;
— извещатели радиоканальные, охранные оптико-электронные пассивные для закрытых помещений.

Основные технические характеристики

• Напряжение сети питания — 187-242
• Мощность, потребляемая от сети 220В — не более 30 В·А
• Номинальное напряжение АКБ емкостью 7-9 А•ч(габаритные размеры не более 151х65х94(99) мм ДхШхВ) — 12 В
• Напряжение постоянного тока цепи внешних нагрузок —  от 10,7 В до 13,8 В
• Ток, потребляемый от АКБ в дежурном режиме без учета внешних нагрузок — не более 250 мА
• Максимальный ток внешней нагрузки па цепи питания 12 В — не более 0,35 А
• Время непрерывной работы от полностью заряженной АКБ при внешних нагрузках с суммарным током потребления до 0,35 А — не менее 3 ч
• Количество контролируемых радиоканальных ШС — 24
• Количество контролируемых двухпроводных ШС
  -ППКО «Аларм-14» — 8
  -ППКО «Аларм-14/6» — 6
  -ППКО «Аларм-14/4» — 4
• Суммарное количество контролируемых ШС внешних устройств подключения (Аларм-БРШС) не более 24-х на один прибор
• Различаемые состояния двухпроводного ШС:
  -короткое замыкание — 0-1 кОм
  -норма — 1-4 кОм
  -обрыв — >4 кОм
• Программируемая задержка срабатывания ШС — 70, 300 мс
• Максимальное напряжение, коммутируемое контактами реле управления ВЗО и максимальный ток — 120 В, 1 А
• Время готовности к работе — не более 5 с
• Наработка на отказ — не менее 20 000 ч.
• Срок службы — не менее 10 лет
• Класс защиты человека от поражения электрическим током — II
• Степень защиты оболочкой IP20
• Габаритные размеры (без антенны) — 262х212х98 мм
• Масса (без АКБ) — не более 1,5 кг
• Вероятность подбора ключа (кода) доступа — 1,7*10-15
• Максимальное количество ключей (кодов) доступа, хранящихся в памяти прибора — 255
• Формат SIM карты — Mini Sim

Функциональные возможности, устройство и работа, схемы подключения прибора, перечень радиоканального оборудования, с которым работает прибор, подробно представлены в его руководстве по эксплуатации.

Более ранние версии прибора размещены в разделе «ДОКУМЕНТАЦИЯ / ПРИБОРЫ» для прибора приемно-контрольного охранного ППКО «Аларм-14», «Аларм-14/6», «Аларм-14/4».

Документация на дополнительно поставляемые устройства размещена в разделе «ДОКУМЕНТАЦИЯ / АКСЕССУАРЫ»

Эксплуатационная документация на радиоканальное оборудование и извещатели представлена в разделе ДОКУМЕНТАЦИЯ / РАДИОКАНАЛЬНОЕ ОБОРУДОВАНИЕ.

Прибор сертифицирован серийно Аккредитованным органом по сертификации технических средств охранно-пожарной сигнализации
Департамента охраны МВД Республики Беларусь.

Назначение и функциональные возможности ППКО Аларм-14

ППКО Аларм-14 применяется для организации охранной сигнализации на объектах с различной степенью сложности. Устройство поддерживает контроль нескольких шлейфов сигнализации, работу с радиоканальными извещателями и передачу информации в режиме реального времени на ПЦН.

Прибор способен функционировать как автономно, так и в составе централизованных систем передачи извещений. Наличие GSM и Ethernet каналов обеспечивает резервирование связи и повышает надежность передачи тревожных сообщений.

• контроль двухпроводных охранных и тревожных шлейфов;
• передача извещений по Ethernet и GSM;
• поддержка NB-IoT в отдельных исполнениях;
• работа с радиоканальными устройствами;
• управление внешними светозвуковыми оповещателями;
• поддержка ключей DS1990A;
• удаленное программирование и обновление ПО;
• контроль состояния каналов связи.

Применение в системах охраны и интеграция с ПЦН

ППКО Аларм-14 применяется в составе автоматизированных систем охраны объектов и интегрируется с системой передачи извещений «АСОС Алеся». Прибор обеспечивает передачу данных на пульт централизованного наблюдения с использованием резервированных каналов связи.

Устройство поддерживает мониторинг качества GSM-сигнала, дистанционную настройку и удаленное обновление программного обеспечения, что особенно важно для объектов с распределенной структурой охраны.

Соответствие нормативам Республики Беларусь

ППКО Аларм-14 сертифицирован для применения на объектах Республики Беларусь и соответствует требованиям нормативных документов в области технических средств охраны и охранной сигнализации.

• сертификация Департамента охраны МВД Республики Беларусь;
• применение в системах централизованной охраны;
• соответствие требованиям по электробезопасности;
• поддержка работы в составе СПИ;
• использование на объектах различного класса защиты.

Преимущества ППКО Аларм-14

Прибор отличается высокой надежностью, гибкостью настройки и поддержкой современных каналов передачи данных. Возможность расширения системы делает устройство универсальным решением для охраны объектов различного масштаба.

• поддержка Ethernet, GSM и NB-IoT;
• резервирование каналов связи;
• работа с SIM-картами разных операторов;
• поддержка радиоканальных извещателей;
• расширение до 24 шлейфов;
• управление ключами доступа DS1990A;
• удаленная настройка и обновление;
• индикация состояния системы;
• подключение внешних модулей и клавиатур;
• срок службы не менее 10 лет.
