Назначение и функциональные возможности

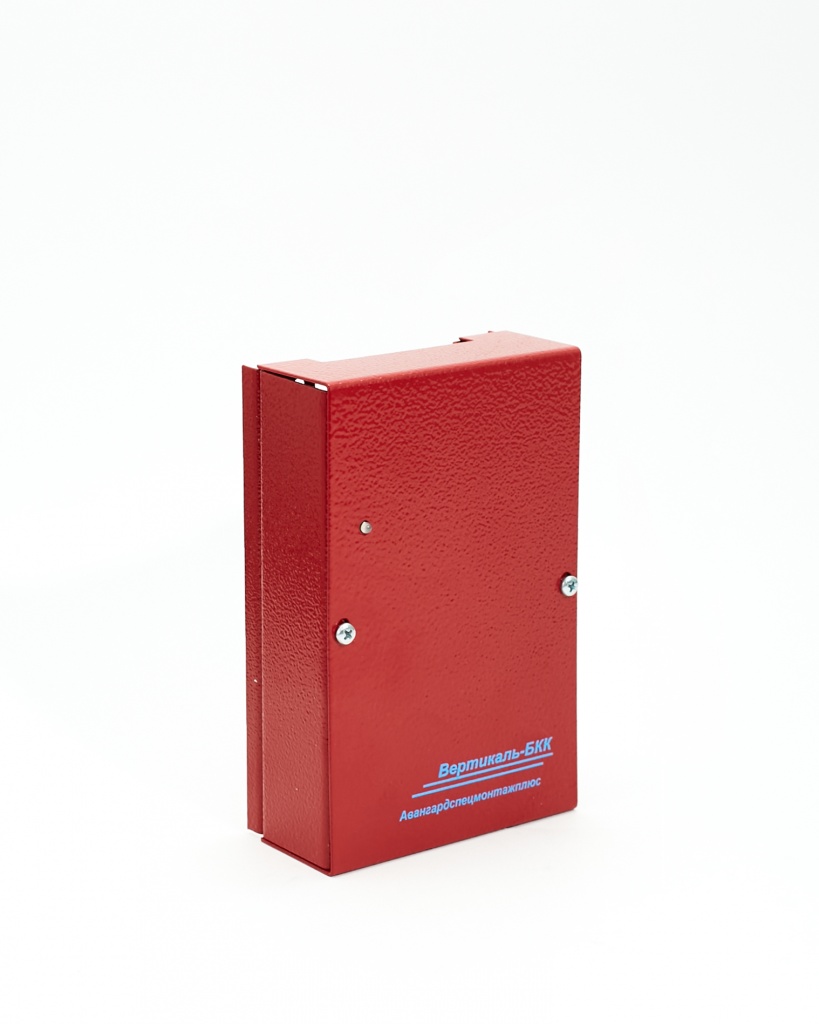

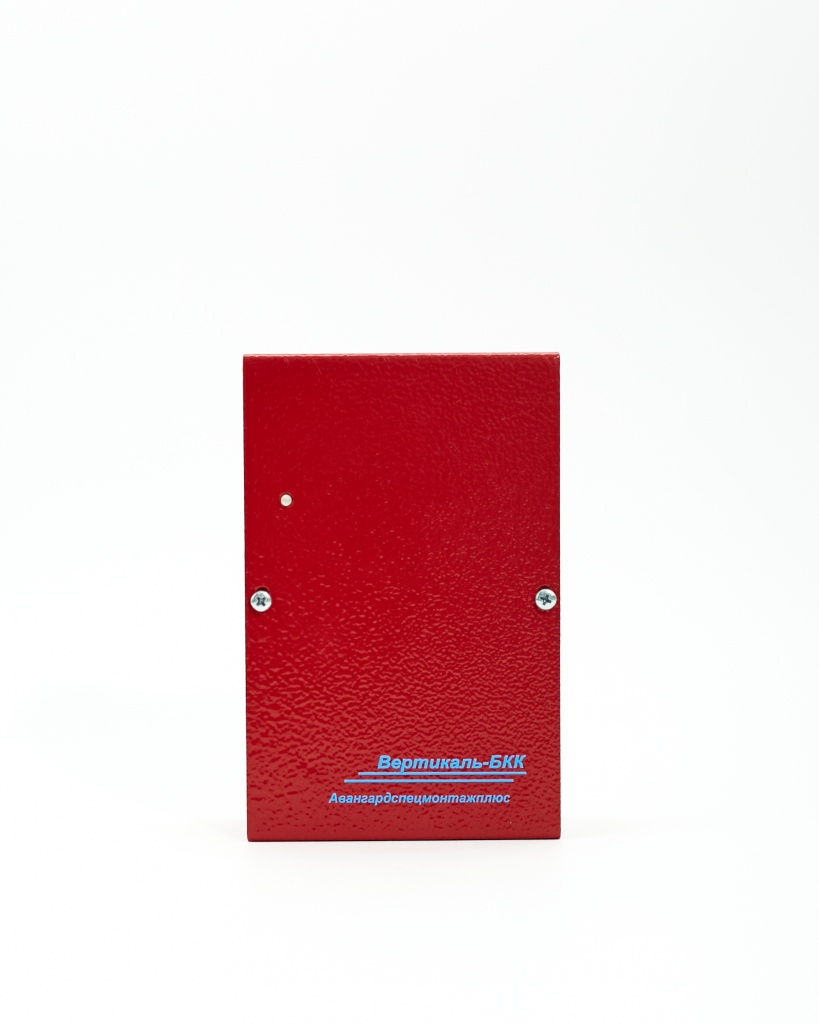

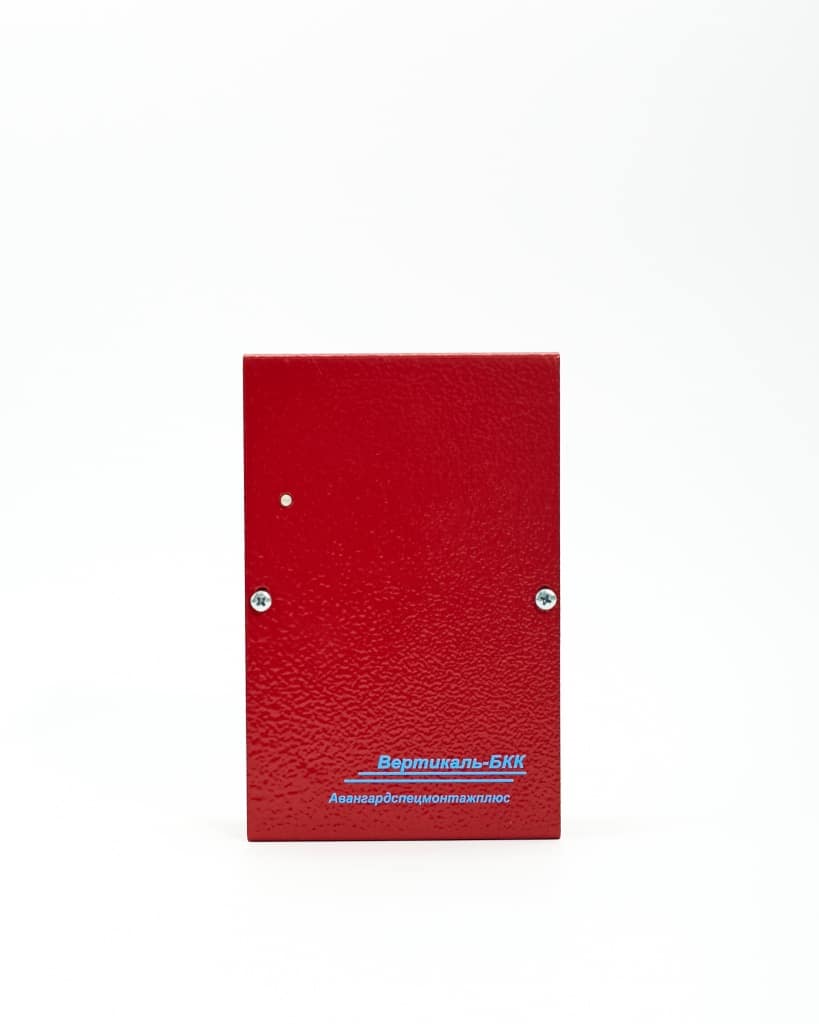

Вертикаль-БКК 220В — специализированный блок контроля клапанов, предназначенный для работы в составе системы пожарной автоматики «Вертикаль». Устройство обеспечивает централизованное управление и мониторинг исполнительных механизмов, включая противопожарные и противодымные клапаны, электрозадвижки, шторы, двери и другие элементы инженерных систем безопасности.
Блок выполняет прием команд от ППКПУ «Вертикаль» и передает информацию о состоянии подключенного оборудования по цифровой двухпроводной линии связи на управляющий модуль «Вертикаль-МЭУ». Это позволяет реализовать надежную систему контроля и автоматизации противопожарной защиты объекта.
Устройство поддерживает управление нагрузкой 220В с током до 2 А через реверсивный выход, а также контроль состояния исполнительных механизмов через 4 технологических шлейфа. Дополнительно реализован контроль напряжения питания приводов, что повышает надежность работы всей системы.
БКК предназначен для работы в составе ППКПУ «Вертикаль» для контроля и управления исполнительными устройствами пожарной автоматики и обеспечивает:
- управление и контроль состояния клапанов противодымной вентиляции, огнезадерживающих клапанов, световых люков, штор, дверей, электрозадвижек, шкафов управления автоматикой и т.п.
- прием команд на включение исполнительного оборудования и передачу информации о состоянии этого оборудования по цифровой линии связи на «Вертикаль-МЭУ».
- контроль напряжения на вводе питания приводов исполнительных элементов.
БКК не предназначен для использования в помещениях, имеющих повышенное содержание пыли и химических веществ, приводящих к коррозии, а также в условиях, склонных к возникновению конденсата влаги.ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ - Диапазон напряжение питания : 18,0 – 28,0 В;
- Потребляемый ток (без учета тока потребления нагрузки) , не более:
- в дежурном режиме – 25 мА;
- в режиме «Пожар» – 35 мА; - номинальное напряжение питания приводов исполнительных элементов – 220В , 50 Гц;
- Максимальный ток управления нагрузкой, не более – 2 А;
- Вид связи с МЭУ – двухпроводная цифровая линия. Максимальная длина линии - 400 м. Погонная ёмкость линии связи не более 20нФ.
- Время технической готовности БКК к работе, не более - 60 секунд;
- Технологических шлейфов контроля состояния исполнительных элементов - 4;
- Выходов управления исполнительным оборудованием - 1 (реверсивный);
- Программируемых режимов работы – 4;
- Габаритные размеры, не более: 140 * 90 * 45 мм
- Масса, не более : 0,45 кг,
- Диапазон рабочих температур: от 0ºС до + 40º С при влажности 93 ± 2% без конденсации влаги;
- Степень защиты, обеспечиваемая оболочкой IP 20 по ГОСТ 14254;
- Срок службы прибора не менее 10 лет;
- Вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
- Класс жесткости по устойчивости к электромагнитным помехам - 2 по ГОСТ 30379;
- Группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
- Содержание драгоценных металлов - не содержит.
Преимущества Вертикаль-БКК 220В
- Управление исполнительными устройствами пожарной автоматики (клапаны, люки, двери, шторы)
- Контроль состояния оборудования через 4 независимых шлейфа
- Реверсивный выход для управления приводами 220В
- Передача данных по цифровой линии связи до 400 м
- Контроль напряжения питания исполнительных механизмов
- Низкое энергопотребление: от 25 мА в дежурном режиме
- Компактные размеры и удобство монтажа
- Срок службы не менее 10 лет
- Устойчивость к электромагнитным помехам
Где применяется
Блок контроля клапанов Вертикаль-БКК 220В используется в системах противопожарной автоматики на объектах различного назначения:
- Бизнес-центры и административные здания — управление системами дымоудаления
- Промышленные предприятия — контроль огнезадерживающих клапанов и вентиляции
- Торговые центры и склады — автоматизация противопожарных систем
- Жилые комплексы — управление инженерными системами безопасности
- Паркинги и подземные сооружения — системы противодымной вентиляции
Особенности применения
Вертикаль-БКК 220В предназначен для установки в помещениях с нормальными условиями эксплуатации. Не рекомендуется использовать устройство в средах с повышенной влажностью, агрессивными химическими веществами или риском образования конденсата, так как это может повлиять на стабильность работы оборудования.
Часто задаваемые вопросы
▶ Для чего используется Вертикаль-БКК 220В?
Блок предназначен для управления и контроля исполнительных устройств пожарной автоматики, включая клапаны, люки и системы дымоудаления.
▶ Сколько шлейфов контроля предусмотрено?
Устройство оснащено 4 технологическими шлейфами для контроля состояния исполнительных механизмов.
▶ Какое напряжение используется для управления нагрузкой?
Блок управляет исполнительными устройствами с напряжением 220В переменного тока.
▶ Какая максимальная длина линии связи?
Максимальная длина цифровой линии связи составляет до 400 метров.
▶ Какой ток потребления у устройства?
В дежурном режиме потребление составляет до 25 мА, в режиме «Пожар» — до 35 мА.
▶ Можно ли использовать блок для управления другими устройствами?
Да, блок может управлять различными исполнительными механизмами, включая клапаны, двери, шторы и электрозадвижки.
▶ Как осуществляется связь с системой «Вертикаль»?
Связь осуществляется по двухпроводной цифровой линии с модулем «Вертикаль-МЭУ».
▶ Какой срок службы устройства?
Средний срок службы составляет не менее 10 лет.
▶ Какая степень защиты корпуса?
Степень защиты корпуса — IP20.
▶ Где купить Вертикаль-БКК 220В?
Вы можете заказать блок контроля клапанов в компании «ОгнеборСервис» с доставкой по Республике Беларусь.
Вертикаль-БКК 220В — надежный элемент системы противопожарной автоматики, обеспечивающий точное управление и контроль исполнительных устройств. Использование данного блока позволяет повысить эффективность работы систем дымоудаления и пожарной безопасности на объекте.
