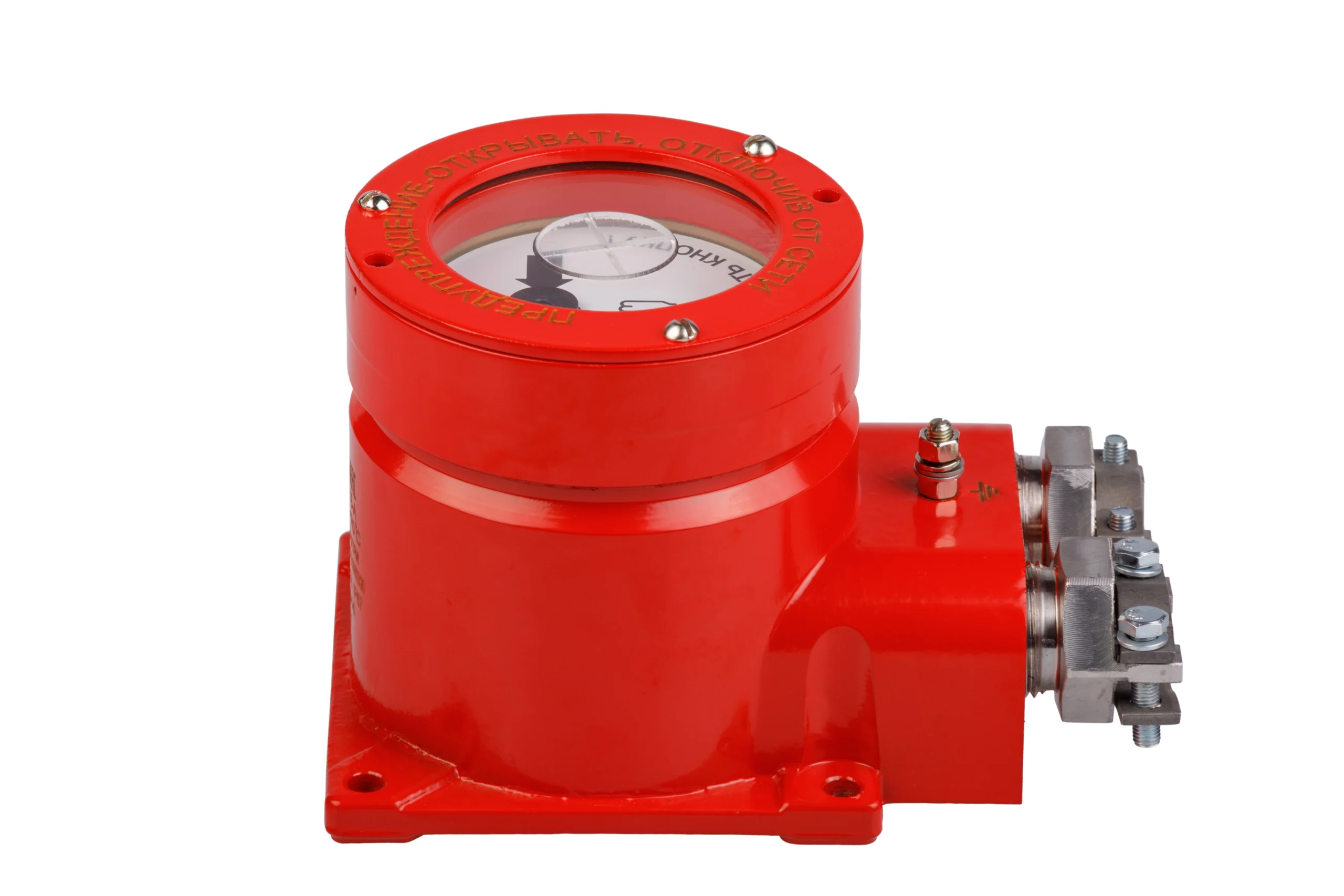

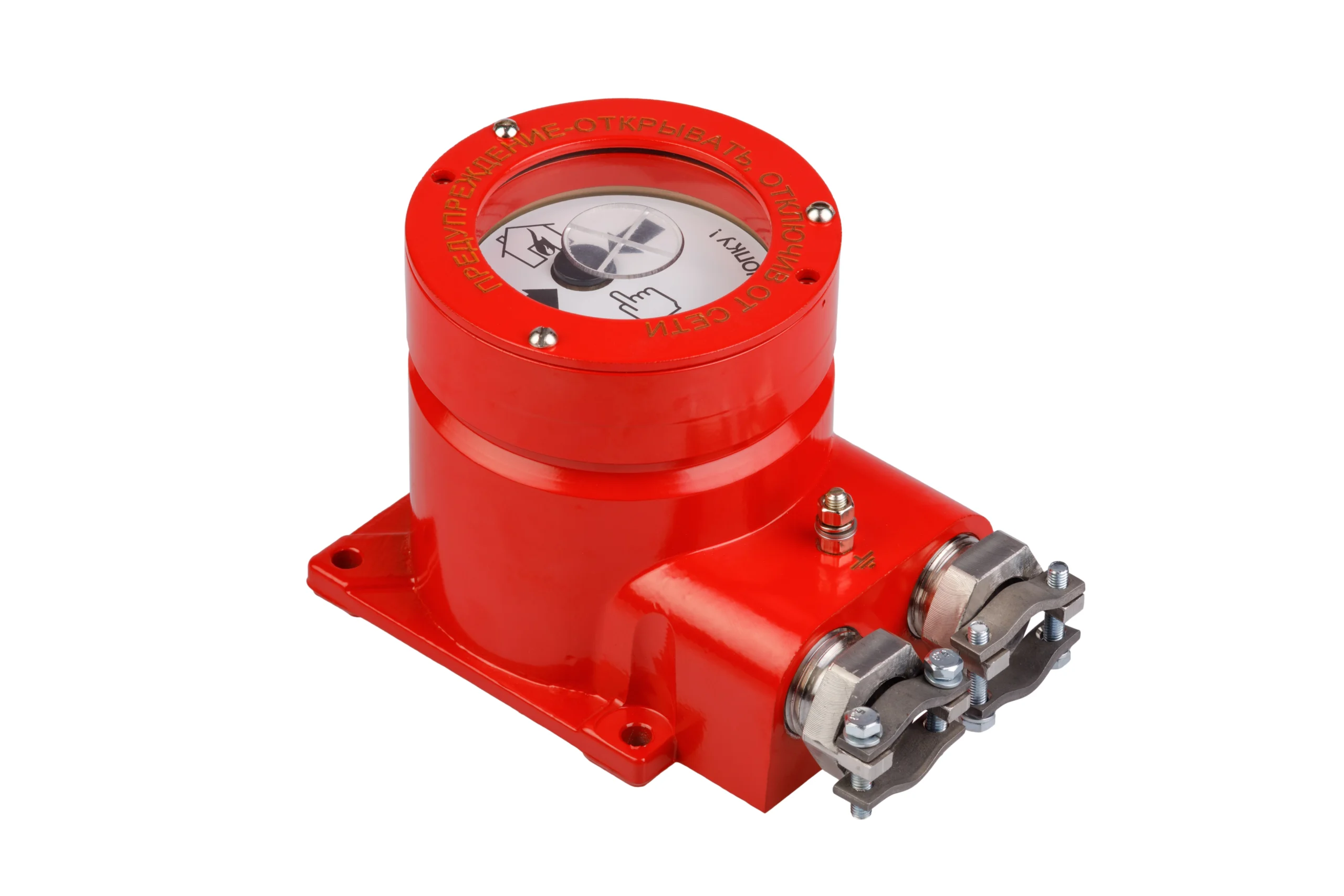

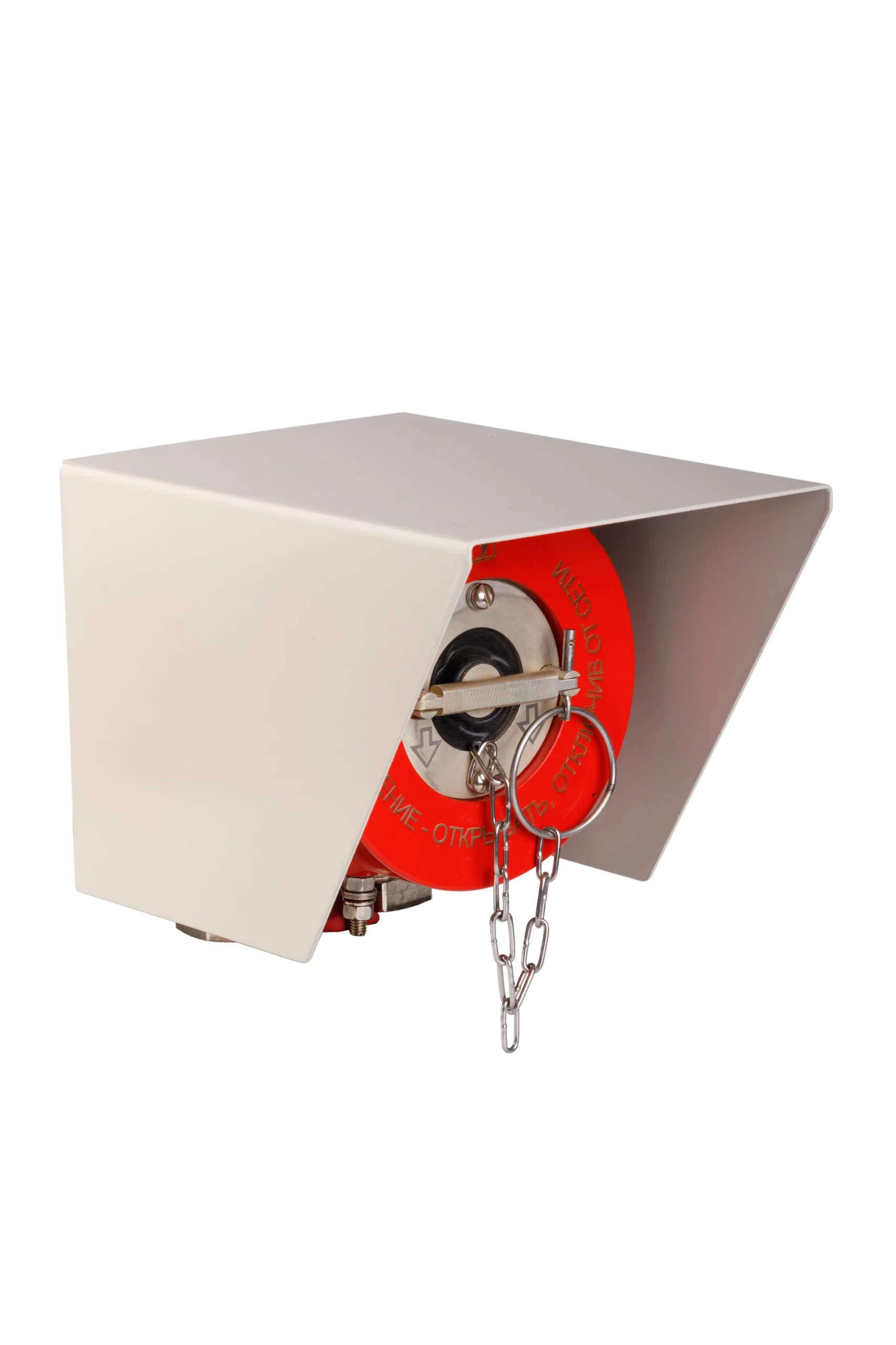

ЕхИП535–1В Извещатель пожарный ручной взрывозащищенный

ЕхИП535–1В Извещатель пожарный ручной взрывозащищенный
ЕхИП535–1В Извещатель пожарный ручной взрывозащищенный

ЕхИП535–1В Извещатель пожарный ручной взрывозащищенный

Цена по запросу
    Бренд:
    Эталон
    Категория:
    Пожарные извещатели
Заказать товар

Вы можете заказать товар, оставив заявку на сайте или позвонив по одному из указанных телефонов.

  • Описание
  • Характеристики
  • Доставка и оплата

Назначение

Извещатели пожарные ручные взрывозащищенные ЕхИП535-1В и ЕхИП535-1В/Г класса А (запуск одним действием), ЕхИП535-1В класса В (запуск двумя действиями) , изготавливаются в соответствии с требованиями по ГОСТ Р 53325-2012 и предназначены для непрерывной круглосуточной работы в системах пожарной сигнализации и пожаротушения при совместной работе с приёмно-контрольными устройствами типа ППК-2БМ, Сигнал-20, Яхонт и т.п. Неадресные извещатели обеспечивают возможность передачи в шлейф пожарной сигнализации тревожного извещения при включении приводного элемента. Схема включения – двухпроводная.

Адресные извещатели ЕхИП535-1В-АДР, ЕхИП535-1В/Г-АДР класса А, ЕхИП535-1В-АДР класса В, предназначены для работы c персональным компьютером или программируемым логическим контроллером, связь по RS-485, протокол обмен MODBUS-RTU. Схема подключения – четырёхпроводная.

Адресные извещатели ЕхИП535-1В-R3 классов А и В и предназначены для работы с приёмно контрольными приборами (ППК), осуществляющими обмен данными через адресные линии связи (АЛС) по протоколу R3. Схема подключения – двухпроводная.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Извещатели поставляются в следующих исполнениях:

- с механическим контактом ЕхИП535-1В;

- с магнитоуправляемым контактом (герконом) ЕхИП535-1В/Г;

Оболочка извещателей (корпус и крышка) изготавливаются из алюминиевого сплава (А) или нержавеющей стали (Н).

Наименование моделиКласс* по ГОСТ Р 53325-2012Способ включения приводного элементаЦвет корпусаСтепень защитыАдресные модели
RS-485R3

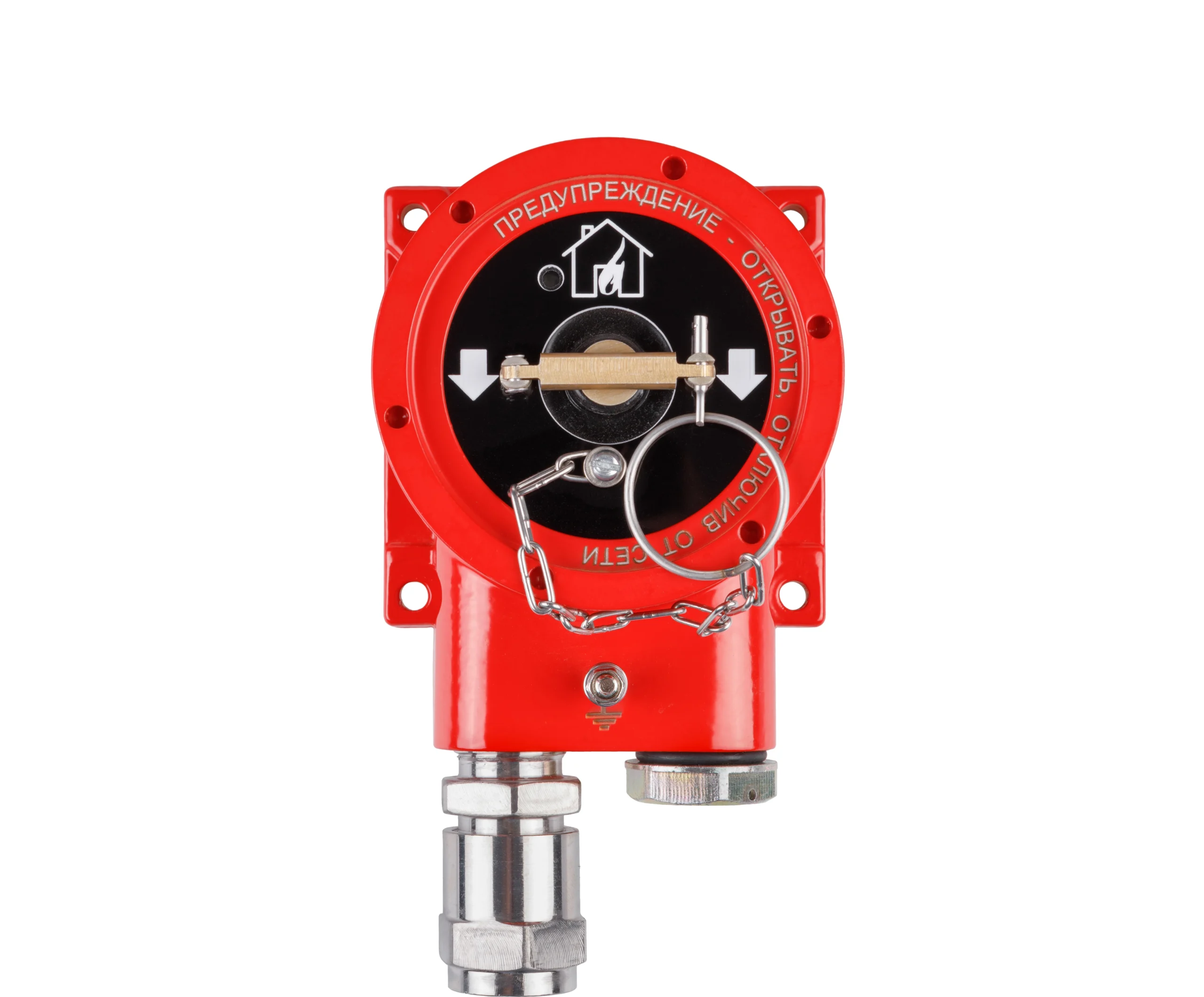

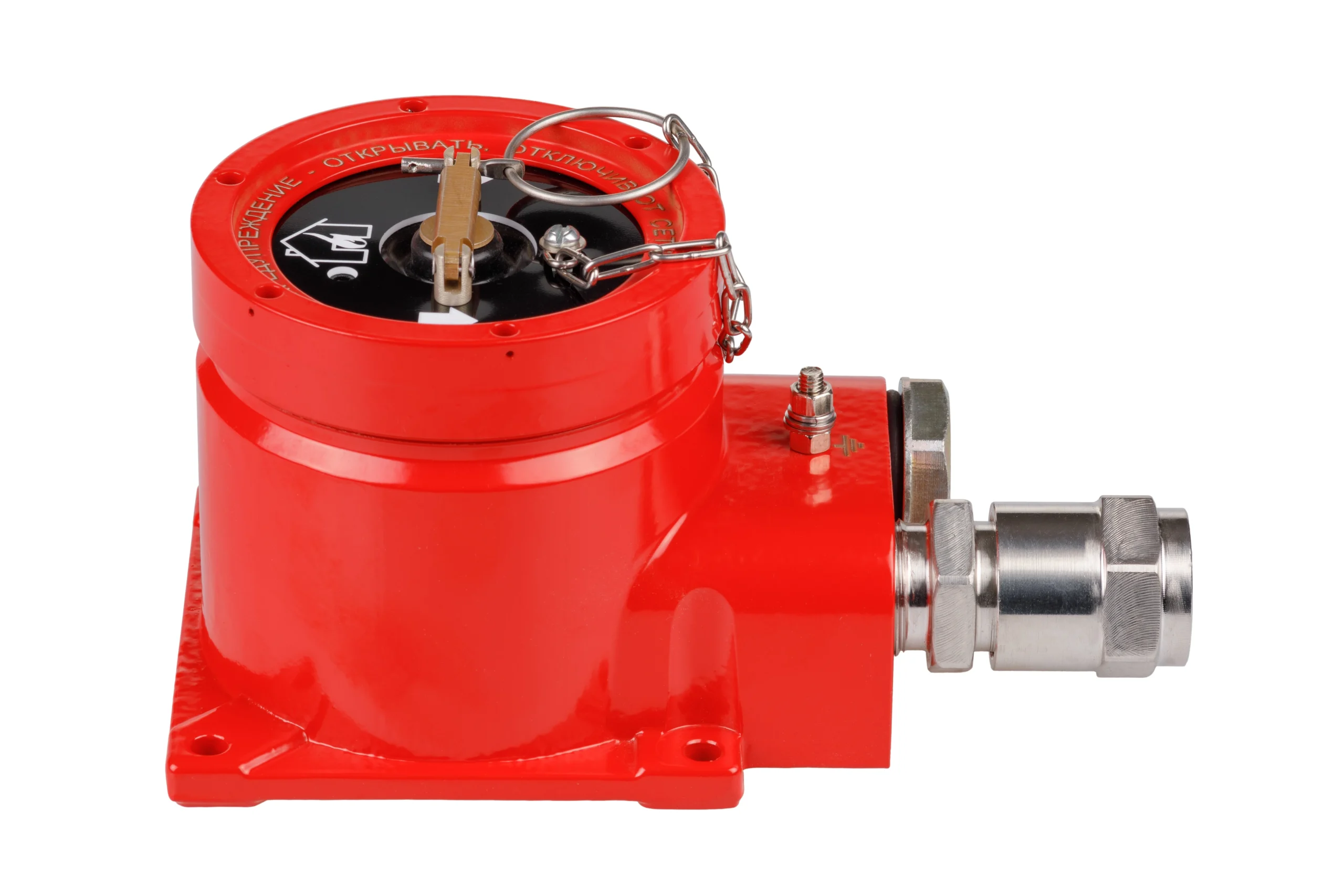

ЕхИП535-1ВАВыдернуть чекукрасныйIP65++

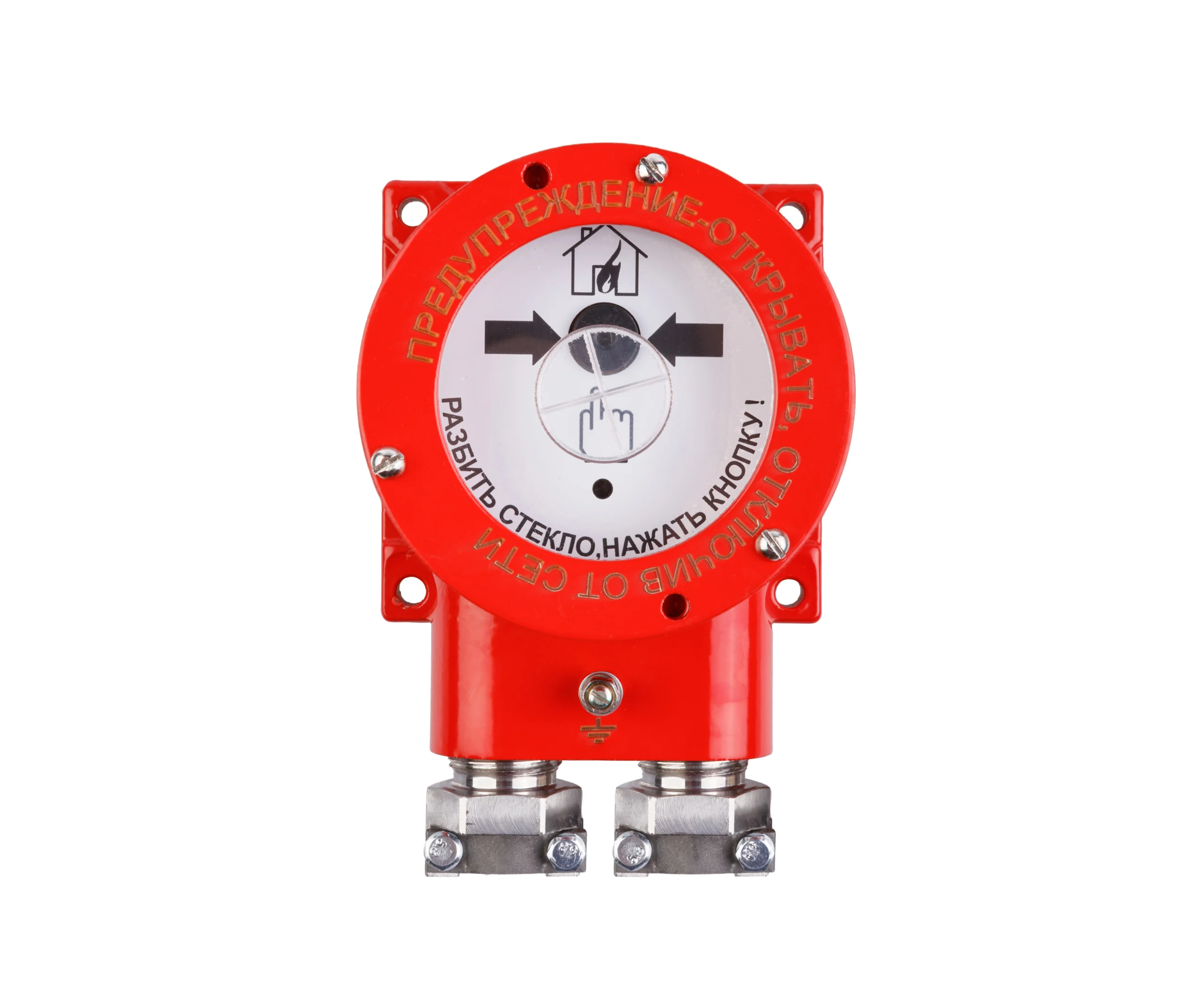

ЕхИП535-1ВВРазбить стекло, нажать кнопкуIP67++
ЕхИП535-1В/ГАВытянуть рычагIP66+-
* класс А – запуск одним действием, класс В – запуск двумя действиями
Применение во взрывоопасных зонах1 и 2 классов
Температура эксплуатации, °Сот минус 60 до 70
Маркировка взрывозащиты1Ех db IIС Т6 Gb
Внешние подключенияк клеммам на плате
Сечение подключаемых проводов, мм2от 0,5 до 2,5
Масса, кг, не более3,0
Количество кабельных вводов (резьбовых заглушек)
Варианты кабельных вводов и резьбовых заглушек приведены в примере записи при заказе ниже
2
Диаметр вводимых кабелей, ммот 8 до 14 или от 14 до 18 мм
Габаритные размеры, мм, не более
- герконовых
- остальных
100х196х107
120х196х107
Сейсмостойкость9 баллов по MSK-64
Схема подключения в шлейф двухпроводнаяпараллельно или последовательно
Напряжение питания от источника постоянного или знакопеременного токаот 10 до 30 В
Характеристики знакопеременного напряжения:
- длительность длинного положительного полутакта
- длительность короткого отрицательного полутакта напряжения, с
0,7±0,05;
0,05±0,01
Значение потребляемого тока , мА, не более:
- в дежурном режиме (без учёта тока через оконечный резистор)
- в режиме ПОЖАР
- ток потребления электронной схемы извещателя в режиме ПОЖАР
0,1
25
1,5
Имеется встроенный светодиод красного цвета- в дежурном режиме
- в режиме ПОЖАР горит постоянно
Извещатели и допускается применять в шлейфе контроллера С2000-КДЛ фирмы «Болид» с использованием адресных расширений С2000-АР1 исп. 03.
Схема подключениячетырёхпроводная
Напряжение питания от источника постоянного или знакопеременного токаот 10 до 30 В
Значение потребляемого тока , мА, не более:
- в дежурном режиме  (без учёта опроса)
- в режиме срабатывания;
- при опросе
5,0
10,0
50,0
Имеется встроенный светодиод красного цвета- в дежурном режиме кратковременно мигает;
- в режиме ПОЖАР горит постоянно
Схема подключениячетырёхпроводная
Напряжение питания от источника постоянного или знакопеременного токаот 18 до 36 В
Значение потребляемого тока , мкА, не более:
- без учёта опроса
- с опросом
300
350
Имеется встроенный светодиод красного цвета.Возможность проверки работоспособности с помощью магнита.

ПРИМЕР ЗАПИСИ ПРИ ЗАКАЗЕ:

1 – тип прибора (ЕхИП535-1В, ЕхИП535-1В/Г);

2 – исполнение:

- без обозначения – для неадресных извещателей;

- индекс АДР – для адресных извещателей, связь с ППК по интерфейсу RS485;

- индекс R3 - для адресных извещателей, для работы с приёмно‑ контрольными приборами (ППК), осуществляющими обмен данными через адресные линии связи (АЛС) по протоколу R3. Питание извещателей, а также приём и передача данных осуществляются по двухпроводной АЛС;

3- материал корпуса: Н- 12х18н10т, -А – алюминиевый сплав;

4- тип штуцера кабельного ввода:

Т (или Т- G3/4) -для прокладки кабеля в трубе с присоединительной резьбой G3/4-В;

Т- G1/2 -для прокладки кабеля в трубе с присоединительной резьбой G1/2-В, диаметр наружной изоляции кабеля от 8 до 12 мм;

К- для открытой прокладки кабеля;

Б- под бронированный кабель;

БСЗ -под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметры кабеля со снятой броней – от 8 до 14 мм или от 14 до 18 мм;

 МG1/2- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве

РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15;

МG3/4- под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20);

М20- под прокладку кабеля диаметром от 8 до 14 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5;

М25 -   под прокладку кабеля диаметром от 8 до 14 мм или от 14 до 18 мм в металлорукаве Герда-МГ-22 через соединитель металлорукава Герда-СГ-Н-М25х1,5;

З-М20 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М20х1,5;

З-М25 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М25х1,5;

З-М27 – резьбовая заглушка вместо кабельного ввода, резьба в корпусе М27х2;

Примечание – при необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: К+Б, МG1/2+З-М20 или Т+БСЗ.

5 – диаметр подключаемых кабелей:

- без обозначения – от 8 до 14 мм;

 18   - для кабелей диаметром от 14 до 18 мм (со снятой броней, по поясной изоляции).

6 – класс извещателя по ГОСТ Р 53325:

- класс А (запуск одним действием- выдернуть чеку);

- по умолчанию – класс В (запуск двумя действиями –разбить стекло, нажать кнопку).

Технические данные
Производитель
Эталон
Страна производитель
Россия
