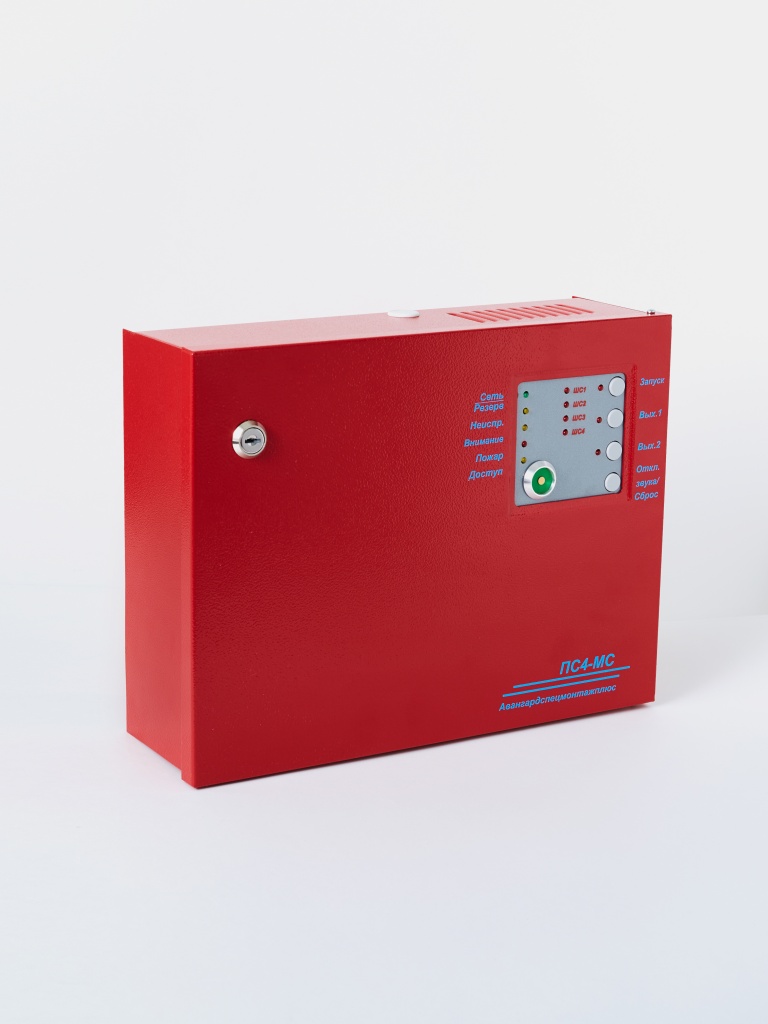

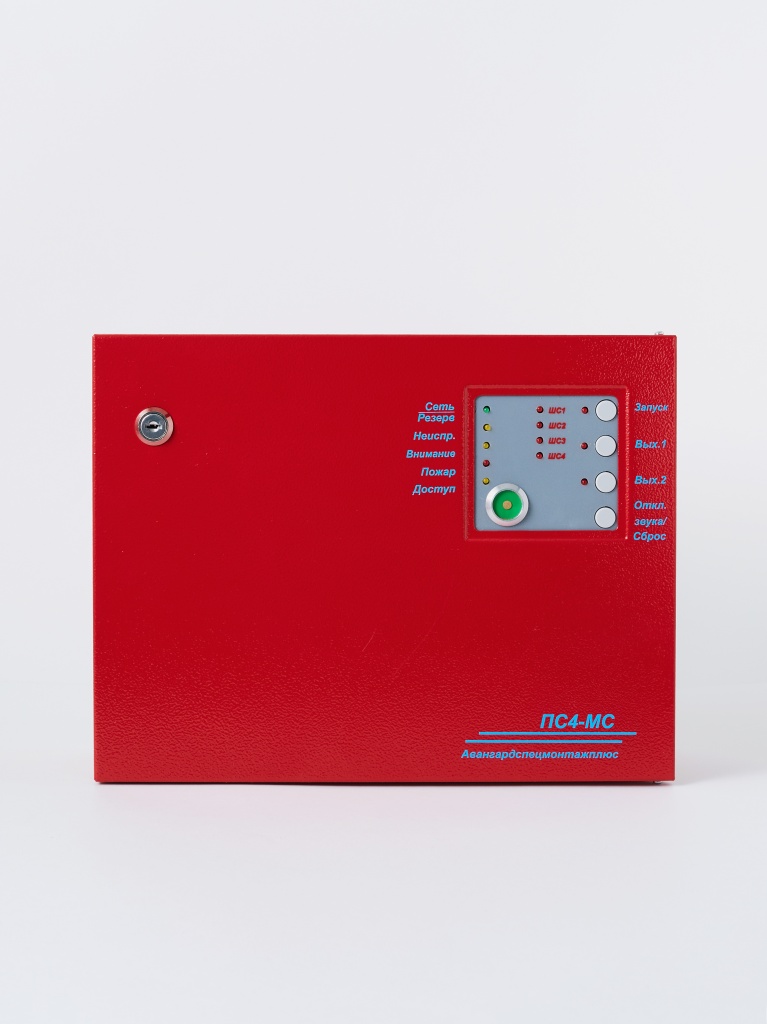

ПС4-МС Прибор приемно-контрольный пожарный и управления

ППКПУ предназначен для организации систем пожарной сигнализации, управления устройствами оповещения и эвакуации, а  также формирования команды на запуск систем речевого оповещения.
ППКПУ обеспечивает выполнение следующих функций:

•  контроль шлейфов пожарной сигнализации;
•  управление световыми, звуковыми, комбинированными (светозвуковыми) оповещателями и указателями, лампами аварийного освещения, устройствами разблокировки замков аварийных выходов, технологическим оборудованием;
•  возможность включения выходов управления в импульсном режиме с частотой 0,5 Гц.
•  контроль исправности цепей выходов управления оповещателями на обрыв и короткое замыкание, в том числе во включенном состоянии;
•  контроль вскрытия корпуса прибора;
•  управление выходами управления оповещателями в ручном и автоматическом режимах;
•  формирование сигналов «Неисправность», «Пожар» для передачи на пульт централизованного наблюдения (ПЦН);
•  сохранение световой сигнализации при отключении звуковой;
•  передача сигналов и прием команд по цифровой линии связи (интерфейс RS-485).
  Питание ППКПУ осуществляется от встроенного резервируемого источника питания. Обеспечивается функционирование прибора при отсутствии сетевого напряжения не менее 24 ч в дежурном режиме и не менее 3 часов в режиме «Пожар» при установке соответствующей аккумуляторной батареи.

  ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

•  Шлейфов пожарной сигнализации - 4;
•  выходов управления устройствами оповещения и эвакуации с контролем на обрыв и замыкание – 2, максимальный ток каждого выхода – 2 А;
•  выходов состояния «Неисправность» – 1;
•  выходов состояния «Пожар» в любом из четырех шлейфов сигнализации – 1;
•  программируемых релейных выходов управления технологическим оборудованием – 3;
•  напряжение питания ППКПУ – 220 В, (50±0,5) Гц;
•  максимальная потребляемая мощность от сети не более 70 Вт;
•  ППКПУ автоматически переходит на питание от встроенного аккумулятора резервного питания при пропадании напряжения сети;
•  ППКПУ осуществляет автоматическую зарядку и поддержание в заряженном состоянии аккумулятора резерва, контролирует его наличие, обеспечивает защиту от замыканий по выходам, замыканий и переполюсовки аккумуляторных клемм. При разряде АКБ до напряжения (10,5 ± 0,2)В ППКПУ переходит в «спящий» режим с контролем напряжений питания (основного и резервного) раз в 2 секунды;
•  потребляемый ток от внутреннего источника питания, без учета тока потребления извещателей и нагрузок:
  - в дежурном режиме, не более: – 60 мА;
  - в режиме «Пожар», не более: – 185 мА;
•  ППКПУ имеет встроенный звуковой сигнализатор;
•  габаритные размеры ППКПУ не более – 330x255x105 мм, размер отсека для аккумуляторной батареи – 185х185х85 мм (устанавливается АКБ емкостью до 20А/ч, 12 В);
•  масса, не более 2,8 кг;
•  диапазон рабочих температур: от 0º до +40º С;
•  срок службы, не менее – 10 лет;
•  вероятность возникновения отказа за 1000 часов непрерывной работы, не более - 0,01;
•  степень защиты, обеспечиваемая оболочкой прибора – IP30 по ГОСТ 14254;
•  класс жесткости по устойчивости к электромагнитным помехам - 2;
•  группа исполнения по устойчивости к механическим воздействиям - LX по ГОСТ 12997;
•  содержание драгоценных металлов - не содержит.
