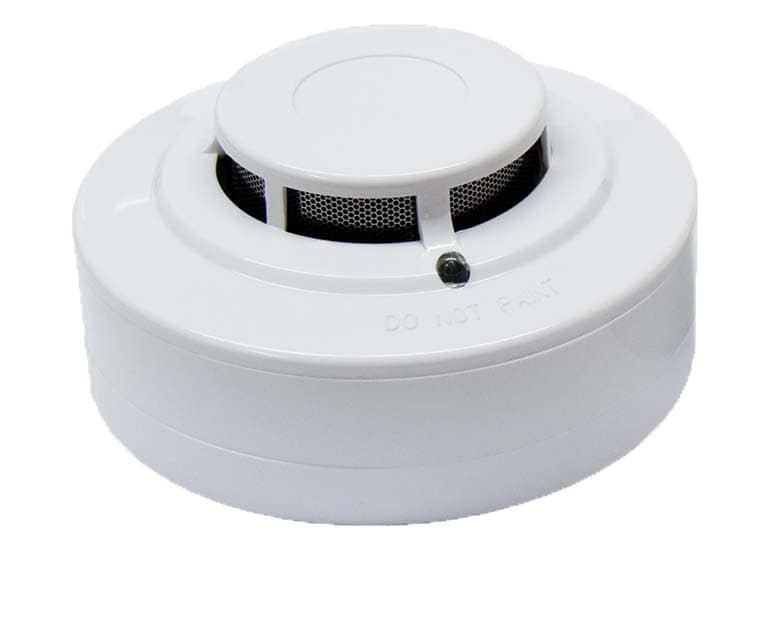

RF03-ДО(01) Дымовой адресно-аналоговый извещатель

Адресно-аналоговый извещатели RF03-ДО(01) (дымовой) предназначен для обнаружения факторов пожара путем периодического контроля оптической плотности или температуры окружающей среды и передачи текущего значения данных параметров в АПКП. Принцип работы основан на фотоэлектрическом обнаружении рассеяния света в прямом направлении частицами дыма и/или на регистрации изменяющихся значений температуры.

Наличие дыма в оптическом узле извещателя определяется по увеличению рассеиваемой мощности светового потока инфракрасного светодиодного излучателя, которая контролируется приемником-фотодиодом.

Извещатель оборудован двумя светодиодными индикаторами, предназначенными для индикации состояния работоспособности извещателя и перехода его в состояние «пожар».

Для защиты от ложных срабатываний извещатель снабжен функцией «компенсации дрейфа», которая производит автоматический сдвиг установленных порогов срабатывания при медленном загрязнении дымовой камеры и при достижении предельного значения загрязнения передает на прибор сообщение о необходимости технического обслуживания извещателя.

Извещатель оборудован выходом для подключения выносного устройства оптической сигнализации (ВУОС), дублирующего индикацию встроенных светодиодных индикаторов.

Извещатель оборудован встроенным изолятором короткого замыкания, который обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом работоспособность извещателя.

Извещатель подключается в адресный кольцевой шлейф XPA6 к модулю адресного шлейфа МАШ-XPA6 (МАШ-XPA6(К)) или ППКУ «Бирюза», которые обеспечивают питание и информационный обмен с извещателем.
