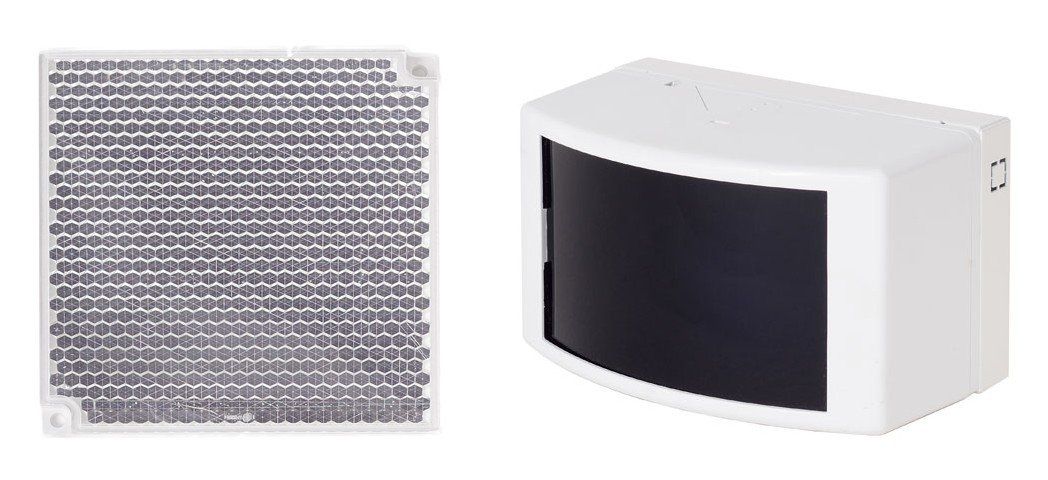

RF04-ИПДЛ Извещатель пожарный дымовой линейный адресный

Извещатель пожарный дымовой линейный адресный RF04-ИПДЛ предназначен для формирования сигнала о пожаре при превышении в контролируемой зоне, образованной оптическим лучом, установленной концентрации твердых или жидких частиц и передачи информации о своем состоянии по протоколу XP777 на приборы приемно-контрольные и управления АПКП.ХРА6 и АПКП.XP777.

Наличие дыма в зоне, образованной оптическим лучом, определяется по уровню светового потока инфракрасного излучателя извещателя, отраженного от отражателя. Уровень отраженного потока контролируется приемником инфракрасного излучения извещателя.

Отражатель, идущий в комплекте с RF04-ИПДЛ, предназначен для совместного использования с извещателем и обеспечивает отражение луча от излучателя в сторону приемника извещателя с минимальными потерями энергии.

Отражатель устанавливается на противоположенном конце оси контроля извещателя на строительных конструкциях под углом не более 10º к оси контроля на расстоянии не менее 8м и не более 50м от извещателя. Для увеличения расстояния до 75м необходимо применять два отражателя, до 100м – четыре отражателя, устанавливаемых совместно. Дополнительные отражатели заказываются отдельно.

Извещатель снабжен юстировочным устройством, позволяющим изменять угол наклона оптической оси в вертикальной плоскости в пределах ± 10°, в горизонтальной - в пределах ± 20°.

RF04-ИПДЛ оборудован внешним светодиодным индикатором, предназначенным для индикации состояния извещателя.

RF04-ИПДЛ подключается в адресный кольцевой шлейф XP777 к модулю адресного шлейфа МАШ-XP777 (МАШ-XP777(К)), которые обеспечивают информационный обмен с извещателем, и имеет два независимых входа питания для подключения основной и резервной линии питания извещателя от источника бесперебойного питания.

Извещатель оборудован встроенным изолятором короткого замыкания и обеспечивает отключение участка адресного кольцевого шлейфа, в котором зафиксировано КЗ, сохраняя при этом свою работоспособность.
