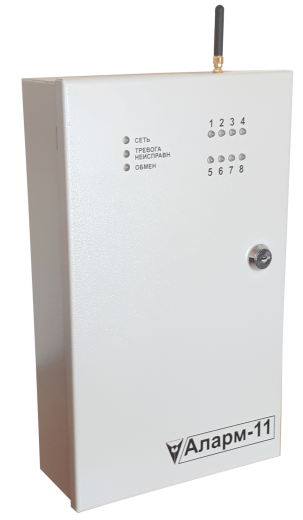

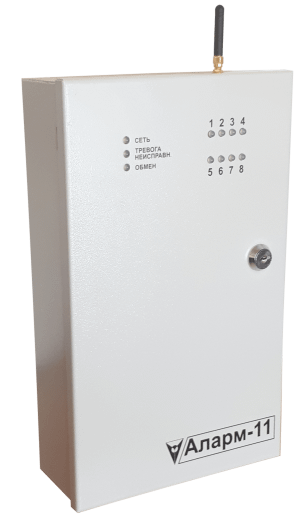

Аларм-11 исполнение NB-IoT

Прибор является многофункциональным техническим устройством, предназначенным для построения систем охранной сигнализации объектов.

Прибор выпускается в следующих исполнениях:

— исполнение GSM – с использованием модема GSM (3G/4G);
— исполнение NB-IoT – с использованием модема NB-IoT
(не поддерживает передачу SMS сообщений).
Исполнения прибора являются аналогом, выполнены на одной конструктивной базе, отличаются типом модемов для передачи данных.

Все исполнения прибора выпускаются в металлическом корпусе.

Прибор обеспечивает:

• • контроль и индикацию текущего состояния прибора, до 8-ми двухпроводных
    охранных и тревожных шлейфов сигнализации (ШС), каждой из зон на соответствующих зонам индикаторах блока индикации БИ-2;
  • передачу информации об изменении состояния ШС и собственного состояния на пульт централизованного наблюдения (ПЦН) в составе системы передачи извещений о проникновении и пожаре автоматизированной «АСОС Алеся»(СПИ) в соответствии с «Протоколом информационно-логического обмена информацией между ПЦН и ППКО в СПИ «АСОС Алеся» по ETHERNET/GPRS каналам связи» (версия 4 в редакции от 07.10.2014 г.) по двум активным каналам связи: Ethernet (основному) и GSM (резервному), по средствам технологии передачи данных стандарта HSPA+/LTE (3G/4G), либо стандарта NB-IoT;
  • индикацию состояния ШС и собственного состояния;
  • при установке двух SIM карт возможность передачи данных в сетях двух операторов сотовой связи в режиме работы на ПЦН в составе СПИ;
  • выдачу сигналов оповещения на встроенный звуковой оповещатель (ВЗО) и внешний комбинированный (свето-звуковой) оповещатель (СЗО);
  • передачу информации об изменении состояния ШС и собственного состояния в автономном режиме работы по каналу связи на сотовый телефон посредством службы коротких сообщений (SMS);
  • в автономном режиме «Без SIM-карты» прибор выполняет все функции автономного режима, кроме передачи SMS оповещений;
  • питание извещателей и других охранных устройств;
  • передачу информации на сотовый телефон (в автономном режиме) по каналу связи GSM(3G/4G) для исполнения «GSM», в текстовом виде посредством службы коротких сообщений;

для ППКО с версией ПО «3» и выше в составе ПЦН «Алеся–01» с версиями ПО «TransportLevelDouble» версия 2.1 и выше «ALICE XXI» версия 3.24 и выше, «DI» версия 3.24 и выше, SWITCH версия 4.8 и выше:

• • загрузку ПО и его замены в ППКО по командам с АРМ ДО ПЦН;
  • передачу на ПЦН в реальном режиме времени текущего состояния канала сети сотовой связи GSM c отображением данных в программе транспортного модуля в виде качественных характеристик (уровня сигнала в dB с оценкой качества);
  • отображение качества канала связи звуковыми сигналами с помощью ВЗО (5 раз) при вскрытии корпуса прибора.

При подключении по стыку RS485:

• • МРШС-8 модулей (до 3-х) расширения шлейфов сигнализации;
  • БВИ RS485 «Аларм» в симплексном режиме(для ППКО выпуска с ноября 2020 г.);
  • «Аларм-БРШС» (ЗАО «Риэлта»), либо «Астра-РИ-М РР» («ТЕКО»);

дополнительно обеспечивает:

• • контроль состояния до 24-х ШС (двухпроводных, радиоканальных);
  • контроль радиоканальных ОИ серии «Аларм-РК» (ЗАО «Риэлта»), системы «Астра РИ-М» («ТЕКО»);
  • индикацию контроля состояния до 24-х двухпроводных, радиоканальных ШС на индикаторах блока выносной индикации БВИ RS485;
  • индикацию контроля собственного состояния прибора, и до 32-х двухпроводных, радиоканальных ШС на индикаторах блока выносной индикации БВИ RS485.

Прибор поддерживает постановку ШС на охрану по команде с ПЦН.
Прибор обеспечивает постановку и снятие с охраны ключами доступа DS1990A, ключами доступа защищенными АКБС.467369.002.

Технические характеристики

Напряжение питания, В:
– от сети переменного тока напряжением 220 В частотой 50 Гц (сеть 220 В) от 187 до 242
– от кислотной свинцовой аккумуляторной батареи АКБ напряжением 12 В, емкостью 18-22 А•ч (габаритные размеры не более 181х77х167(167) мм ДхШхВ,)
при прерывании сети 220 В – от 10,7 до 14.
Максимальный ток внешней нагрузки:
— выход 1 – 1 А;
— выход 2 – 0,5 А.
Ток, потребляемый без учета внешних нагрузок:
— от сети 220 В – не более 35 мА;
— от АКБ (в состоянии «Дежурный режим») – не более 250 мА.
Мощность, потребляемая от сети 220 В:
— при отсутствии внешних нагрузок – не более 8 В•А;
— при внешних нагрузках с суммарным током потребления 1,5 А – не более 45 В•А.
Максимальное напряжение, коммутируемое контактами реле – 120 В.
Максимальный ток, коммутируемый контактами реле – 1 А.
Программируемая задержка срабатывания ШС — 70 мс, 300 мс.
Максимальное количество независимо охраняемых зон – 32.
Количество контролируемых двухпроводных ШС — 8.
При подключении внешних устройств из состава прибора (МРШС-8 (до 3-х), «Аларм-БРШС», «Астра-РИ-М РР») — до 24-х.
Время готовности к работе – не более 5 с.
Время непрерывной работы от полностью заряженной АКБ (18 А•ч) при внешних нагрузках с суммарным током потребления до 1,5 А – не менее 3 ч.
Наработка на отказ – не менее 20 000 ч.
Срок службы – не менее 10 лет (с учетом восстановительных работ).
Степень защиты оболочкой — IP20.
Класс степени защиты человека от поражения электрическим током в соответствии с ГОСТ 12.2.007.0-75 – I.
Диапазон рабочих температур – от минус 20 до плюс 50 ºС.
Габаритные размеры (без антенны) – 340х205х100 мм.
Масса (без АКБ) – не более 4 кг.
Формат SIM карты – Mini Sim.

По согласованию с потребителем дополнительно поставляются:

— устройство соединительное УС-ППК – для программирования прибора с помощью ПЭВМ;
— устройство соединительное беспроводное УСБ-ППК – для программирования прибора с помощью ПЭВМ, поддерживающего технологию Bluetooth;
— блок индикации БИ-2 «Аларм» – для индикации состояния зон прибора;
— модуль доступа выносной МДВ-7/К – сенсорная клавиатура для набора кодов доступа, управления прибором (любой из зон прибора) и (или) для подтверждения снятия с охраны;
— устройство доступа УД-3Т (УД-1Т) – контактное устройство доступа (УД) для установки ключей доступа;
— ключи доступа DS1990A,
— ключи доступа защищенные АКБС.467369.002 – электронные ключи контактного способа считывания для подтверждения (после записи их кодов в память прибора) права пользователя на работу с прибором в определенном объеме, ограниченном уровнем доступа (хозяин, группа задержания, электромонтер).
Количество УД, МДВ-7/К, ключей доступа и ключей доступа защищенных определяется потребителем.

для подключения дополнительного количества двухпроводных и радиоканальных контролируемых ШС (до 32-х):

а) МРШС-8 для двухпроводных ШС(до 24-х);
б) БВИ «Аларм» – для индикации состояния двухпроводных, радиоканальных ШС прибора (до 24-х);
в) БВИ «Аларм» RS485 – для удаленной индикации состояния прибора и ШС (до 32-х);
г) блок расширения шлейфов сигнализации радиоканальный «Аларм-БРШС»;
д) радиорасширитель шлейфов сигнализации радиоканальный «Астра-РИ-М РР»;
е) извещатели радиоканальные (ОИ), охранные оптико-электронные пассивные для закрытых помещений, серии «Аларм-РК» (ЗАО «Риэлта») и системы «Астра-РИ-М» («ТЕКО»).
Функциональные возможности, устройство и работа, схемы подключения прибора подробно представлены в его руководстве по эксплуатации, доступном для скачивания в текущем разделе.

Для прибора приемно-контрольного охранного ППКО 063-32-11 «Аларм-11» (исполнения «А», «Б») и более ранние версии прибора размещены в разделе «ДОКУМЕНТАЦИЯ / ПРИБОРЫ».
Документация на дополнительно поставляемые устройства размещена в разделе «ДОКУМЕНТАЦИЯ / АКСЕССУАРЫ».

Эксплуатационная документация на радиоканальное оборудование и извещатели представлена в разделе ДОКУМЕНТАЦИЯ / РАДИОКАНАЛЬНОЕ ОБОРУДОВАНИЕ.

Прибор сертифицирован серийно Аккредитованным органом по сертификации технических средств охранно-пожарной сигнализации
Департамента охраны МВД Республики Беларусь.
